Disjuntor Motorizado ACB-ST45-4000 - 4000A Extraível- KAYAMA

Descrição Técnica

Produto exclusivo Kayama, destinado a aplicações profissionais de proteção, distribuição, manobra e automação elétrica.

A execução extraível permite movimentar o corpo do disjuntor em relação à base, gaveta ou berço de instalação, conforme a configuração do equipamento, facilitando determinados procedimentos de inspeção, manutenção e substituição.

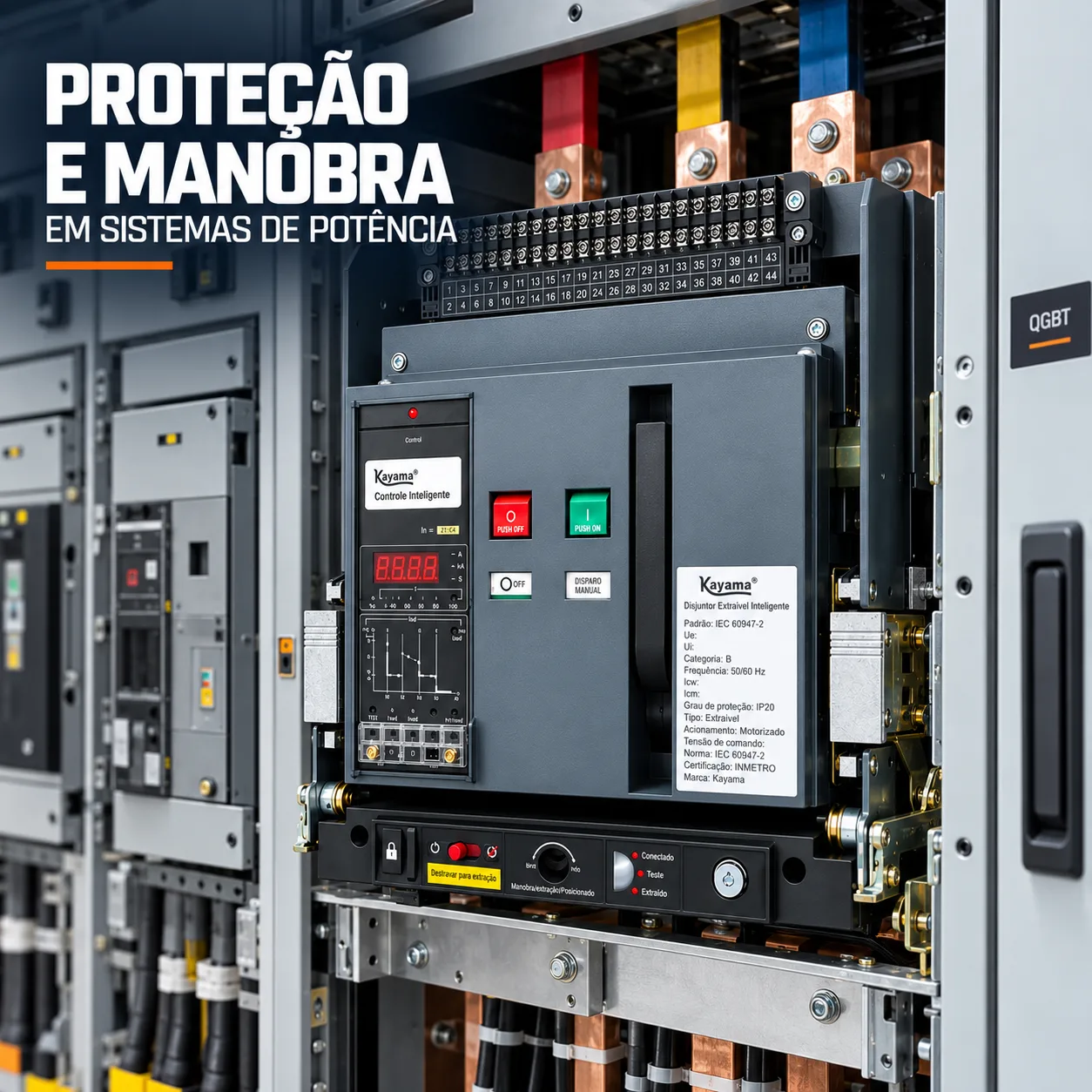

Com configuração tripolar (3P), corrente nominal de 4000 A, execução extraível e mecanismo de acionamento motorizado, é indicado para utilização como disjuntor geral ou de alimentadores principais em QGBTs, painéis de distribuição, centros de carga e sistemas industriais de grande porte.

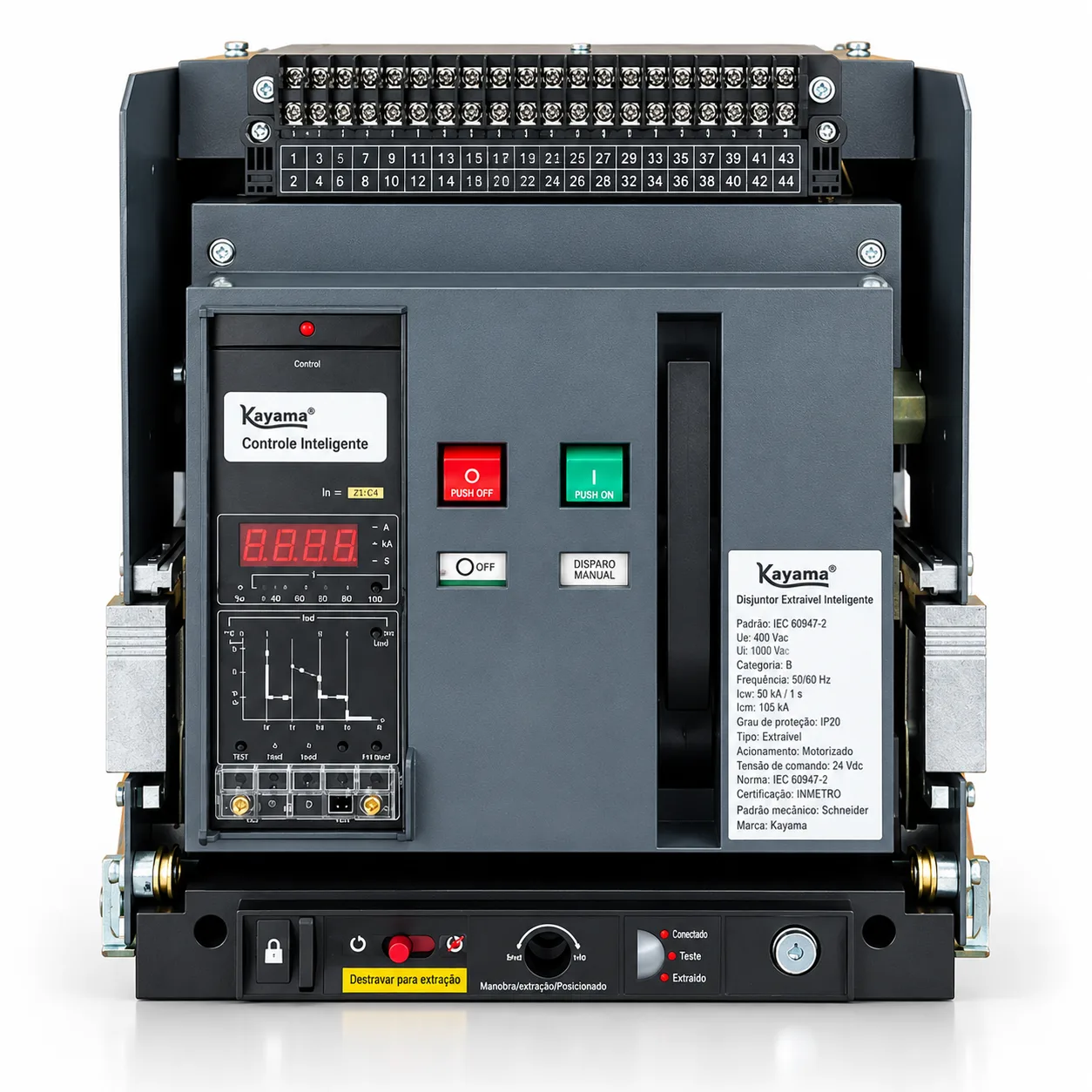

O Disjuntor Motorizado Kayama ACB-ST45-4000 de 4000 A é um disjuntor de potência em ar, do tipo ACB – Air Circuit Breaker, desenvolvido para proteção, manobra e integração a sistemas de comando em instalações elétricas de baixa tensão de elevada capacidade.

Características Técnicas

• Modelo: ACB-ST45-4000
• Tipo: Disjuntor de potência em ar – ACB
• Número de polos: 3P – tripolar
• Corrente nominal: 4000 A
• Execução: Extraível
• Acionamento: Motorizado
• Operação: Local e/ou remota, conforme configuração
• Aplicação: Sistemas elétricos de baixa tensão
• Instalação: Em painel compatível com base, gaveta ou berço extraível
• Integração: Sistemas de comando e automação, conforme projeto

Tecnologia ACB

A capacidade efetiva de interrupção, tensão de operação, corrente suportável de curta duração e demais limites elétricos dependem das especificações próprias do modelo.

Essa tecnologia é empregada em sistemas de distribuição de baixa tensão de elevada corrente, principalmente em aplicações como disjuntores gerais, entradas de painéis e alimentadores principais.

O ACB – Air Circuit Breaker utiliza o ar como meio de extinção do arco elétrico durante determinadas operações de abertura do circuito.

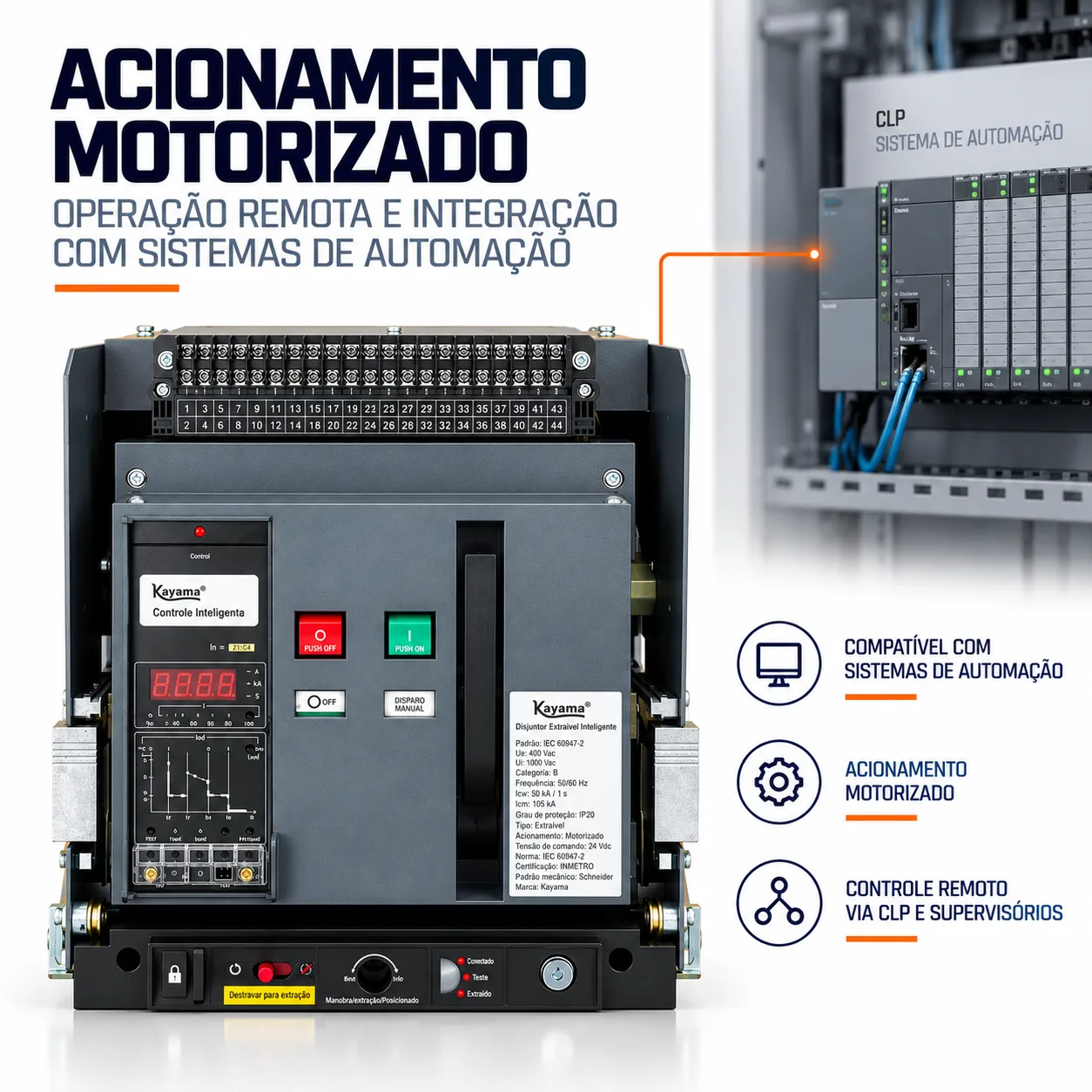

Sistema Motorizado

A tensão e as características elétricas do mecanismo motorizado devem ser verificadas conforme a configuração efetivamente fornecida.

• Botoeiras remotas
• Relés auxiliares
• CLPs
• Sistemas supervisórios
• Sistemas de gerenciamento de energia
• Sistemas de telecomando
• Lógicas automáticas de manobra e transferência, quando previstas no projeto

Conforme a arquitetura do painel, o equipamento pode ser integrado a:

O mecanismo motorizado permite realizar operações de abertura e fechamento por meio de comando elétrico, possibilitando integração a sistemas de automação e supervisão.

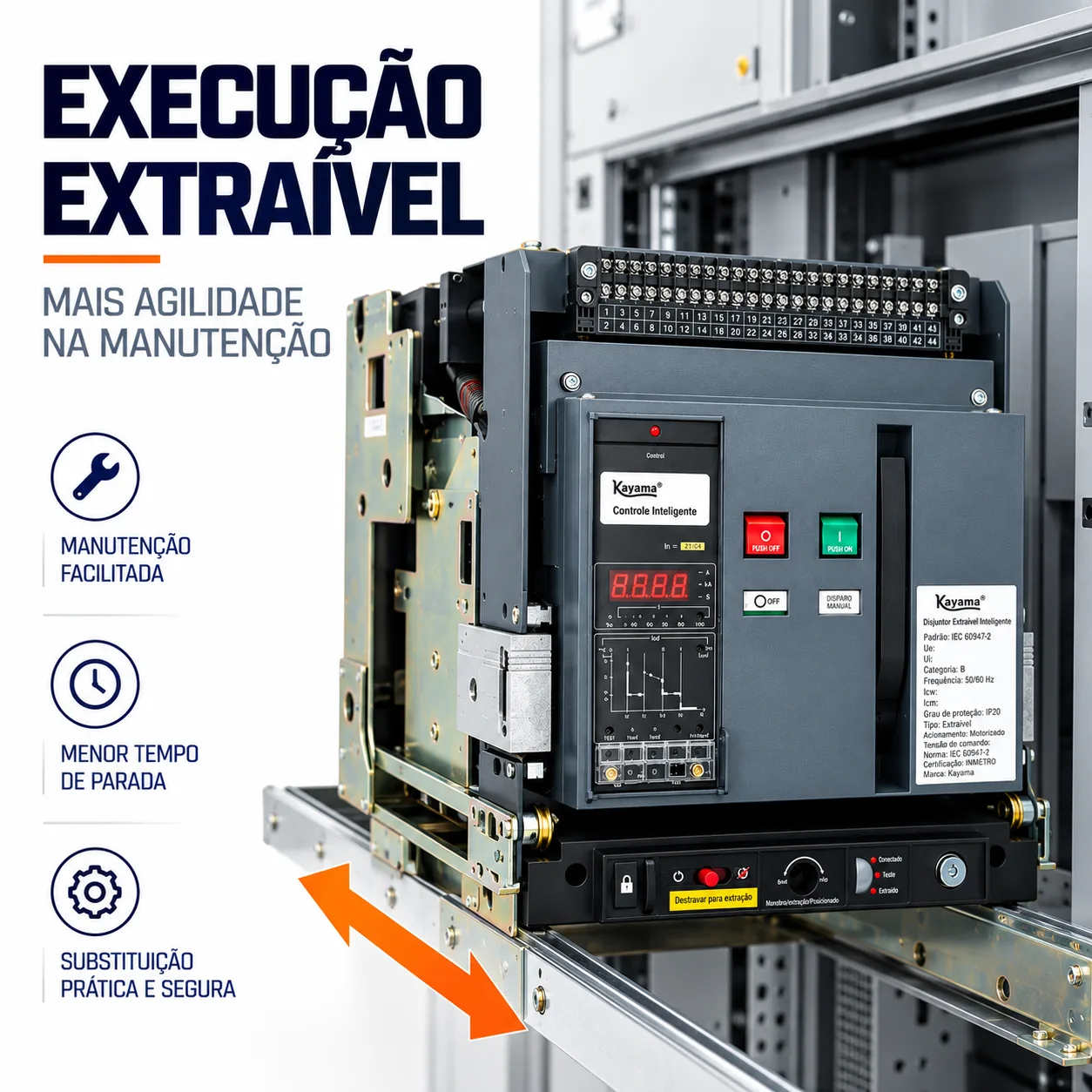

Execução Extraível

Dependendo da configuração do conjunto, podem existir diferentes posições funcionais e sistemas de intertravamento, que devem ser confirmados na documentação técnica correspondente.

Essa construção permite movimentar o corpo do disjuntor em relação às conexões principais, facilitando determinados procedimentos de manutenção, inspeção e substituição.

Na configuração extraível, o disjuntor opera associado a uma base, gaveta ou berço específico.

Proteção do Circuito

• Corrente nominal do circuito
• Sobrecargas previstas
• Corrente de curto-circuito presumida
• Capacidade de interrupção
• Corrente suportável de curta duração
• Tensão de operação
• Características dos barramentos
• Coordenação e seletividade
• Ajustes da unidade de disparo
• Regime de serviço da instalação

Para correta especificação devem ser considerados:

A atuação do sistema de proteção depende do tipo de unidade incorporada, dos ajustes disponíveis e dos parâmetros definidos para a instalação.

O ACB-ST45-4000 é destinado à proteção de circuitos contra condições anormais de sobrecorrente, conforme as características da unidade de disparo instalada.

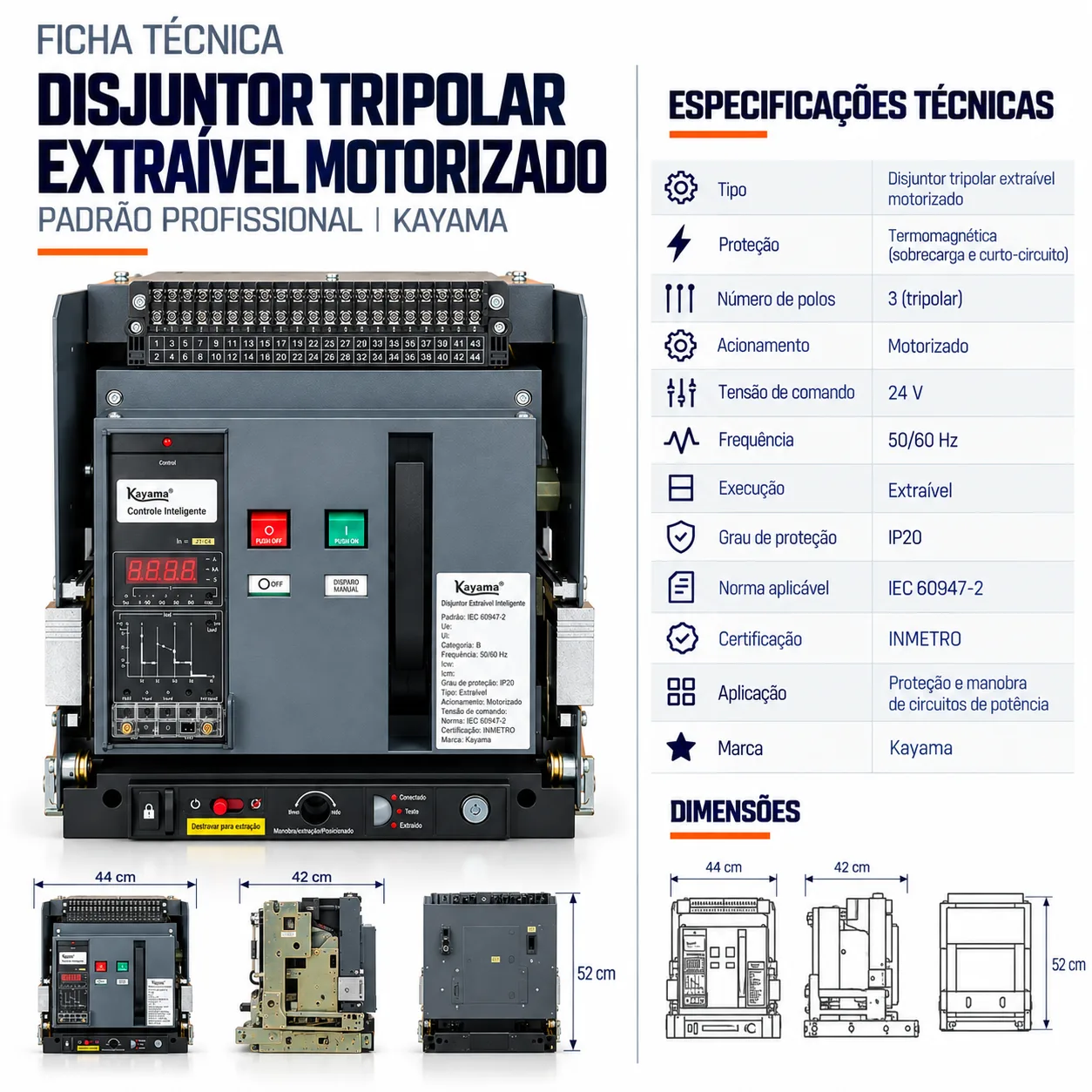

Especificações

• Marca: Kayama
• Modelo: ACB-ST45-4000
• Tipo: Air Circuit Breaker – ACB
• Número de polos: 3P
• Corrente nominal: 4000 A
• Execução: Extraível
• Acionamento: Motorizado
• Aplicação: Proteção, distribuição e manobra em baixa tensão
• NCM: 8536.20.00
• GTIN: 7900370002358

Dimensionamento

• Tensão nominal de operação – Ue
• Tensão nominal de isolação – Ui
• Corrente nominal
• Corrente de curto-circuito presumida
• Capacidade de interrupção
• Corrente suportável de curta duração – Icw
• Características da unidade de disparo
• Ajustes de proteção disponíveis
• Coordenação e seletividade
• Capacidade e seção dos barramentos
• Temperatura interna do painel
• Ventilação e dissipação térmica
• Características dos terminais e conexões

Para especificação adequada devem ser analisados:

A corrente nominal de 4000 A não deve ser utilizada isoladamente como critério de seleção.

Instalação

Os procedimentos de inserção e extração devem seguir as instruções específicas do fabricante.

Em aplicações de 4000 A, devem ser observados cuidadosamente o dimensionamento e a disposição dos barramentos, torque das conexões, ventilação, dissipação térmica, distâncias de isolação e características mecânicas da estrutura do painel.

A instalação, parametrização, inserção, extração e manutenção devem ser realizadas por profissional tecnicamente habilitado e de acordo com o projeto elétrico da instalação.

Produto Kayama

O Disjuntor Motorizado ACB-ST45-4000 4000 A Extraível é um produto exclusivo Kayama, desenvolvido para aplicações profissionais de proteção, distribuição, manobra e automação em sistemas elétricos de baixa tensão de elevada capacidade.
