Disjuntor Motorizado ACB-ST45-4000 - 3200A Extraível- KAYAMA

Com configuração tripolar (3P), corrente nominal de 3200 A, execução extraível e acionamento motorizado, o equipamento é destinado a aplicações profissionais em quadros e sistemas de distribuição de grande porte, conforme o projeto elétrico e a configuração efetivamente fornecida.

O Disjuntor Motorizado Kayama ACB-ST45-4000 de 3200 A é um disjuntor de potência em ar do tipo ACB – Air Circuit Breaker, desenvolvido para aplicações de proteção, distribuição e manobra em sistemas elétricos de baixa tensão de elevada capacidade.

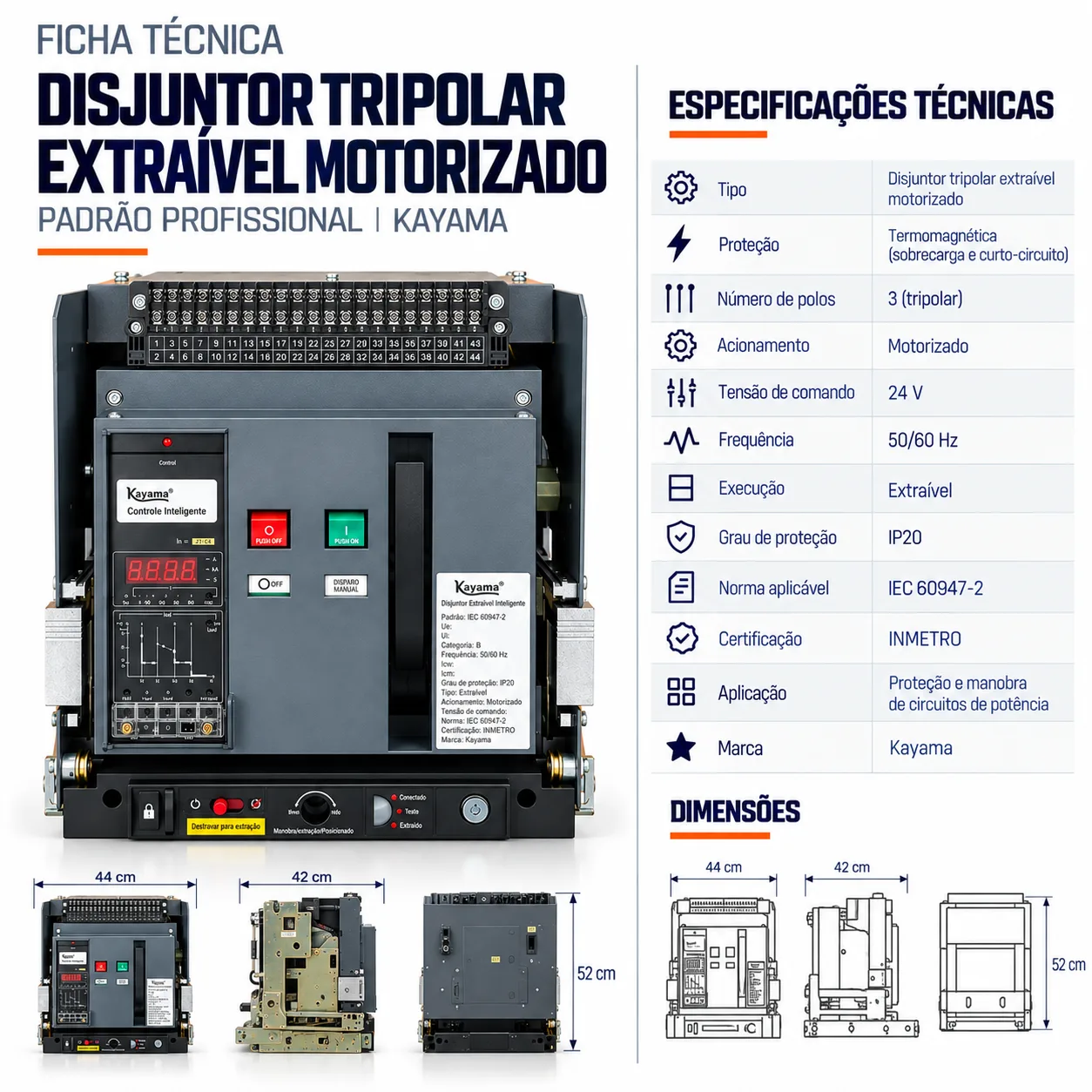

Características Técnicas

• Modelo: ACB-ST45-4000
• Marca: Kayama
• Tipo: Disjuntor de potência em ar – ACB
• Número de polos: 3P – tripolar
• Corrente nominal: 3200 A
• Execução: Extraível
• Acionamento: Motorizado
• Operação: local e/ou remota, conforme configuração
• Aplicação: sistemas elétricos de baixa tensão
• Instalação: painel compatível com base ou berço extraível
• Integração: sistemas de comando e automação, conforme projeto

Tecnologia ACB

A capacidade de interrupção, tensão de operação, corrente suportável de curta duração e demais limites elétricos devem ser confirmados na documentação técnica específica da configuração fornecida.

Essa tecnologia é empregada em sistemas de distribuição de baixa tensão com elevados níveis de corrente, especialmente em aplicações envolvendo disjuntores gerais, entradas de painéis e alimentadores principais.

O ACB – Air Circuit Breaker utiliza o ar como meio de extinção do arco elétrico durante determinadas operações de abertura do circuito.

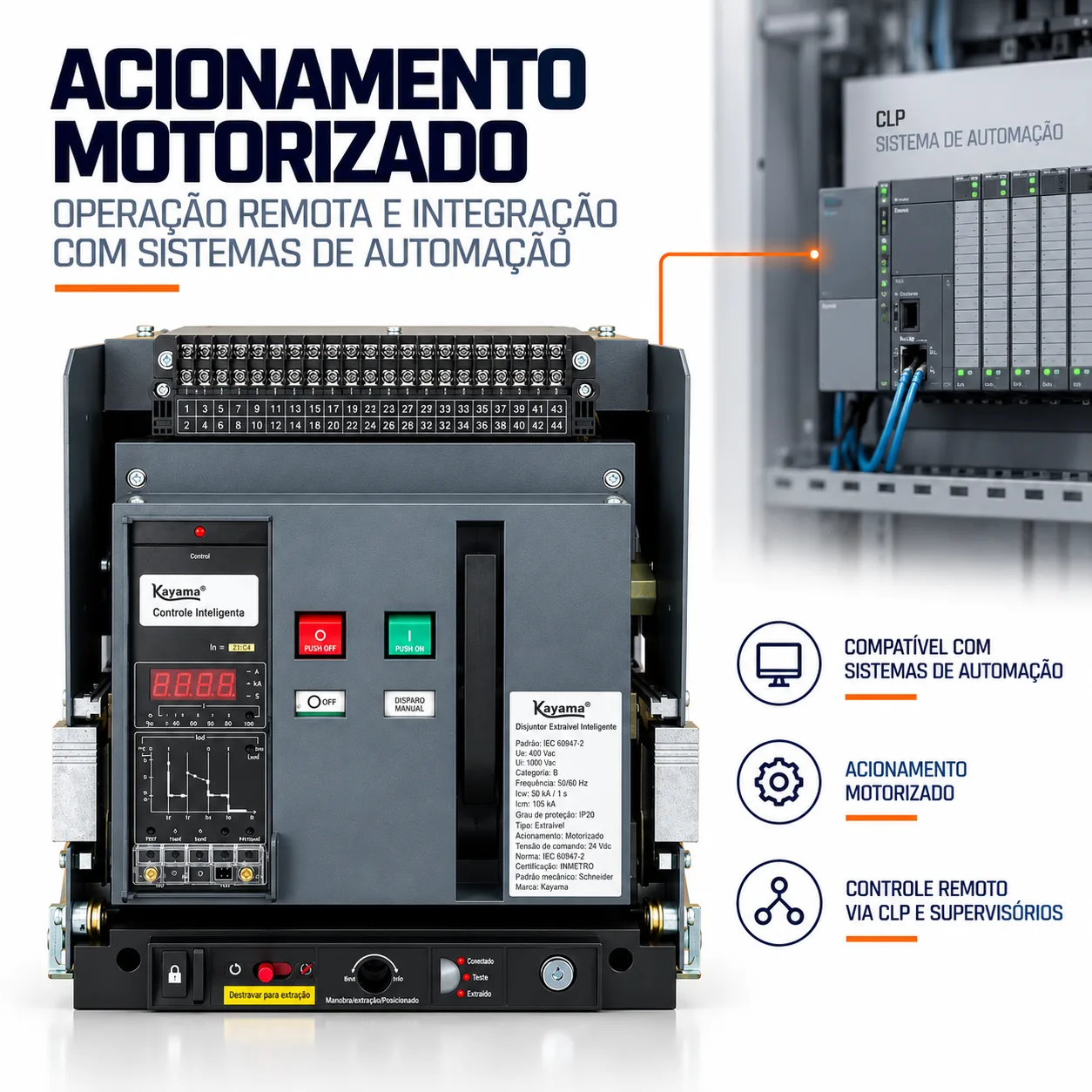

Sistema Motorizado

A tensão e as características elétricas do mecanismo motorizado devem ser verificadas conforme a configuração efetivamente fornecida.

Conforme a arquitetura da instalação, o equipamento pode ser integrado a botoeiras remotas, relés auxiliares, CLPs, sistemas supervisórios, sistemas de gerenciamento de energia, sistemas de telecomando e lógicas automáticas de manobra e transferência, quando previstas no projeto.

O mecanismo motorizado permite realizar operações de abertura e fechamento por meio de comando elétrico, possibilitando a integração do equipamento a sistemas de comando, automação e supervisão.

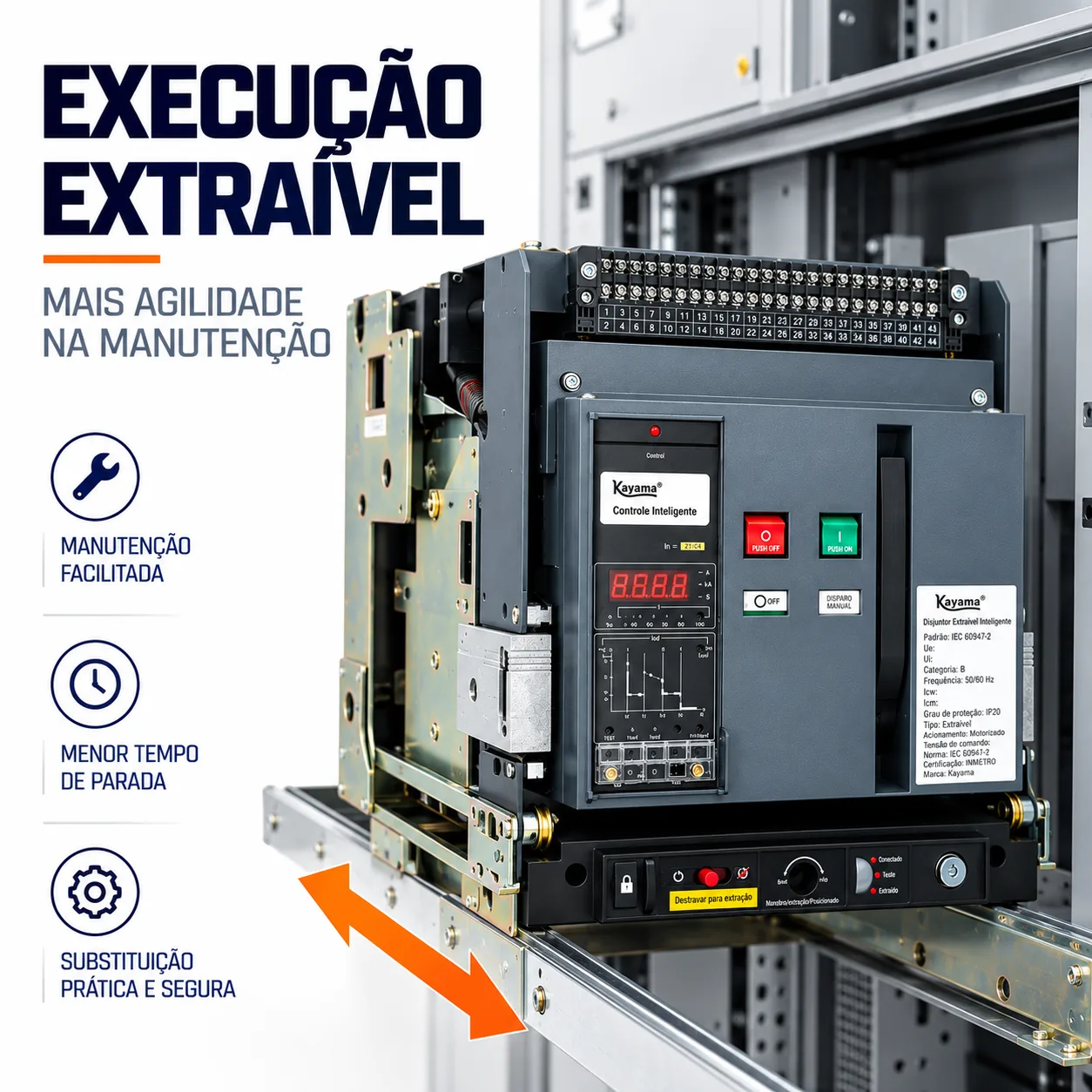

Execução Extraível

As posições funcionais e demais características da execução extraível devem ser confirmadas na documentação técnica correspondente ao equipamento fornecido.

Essa construção permite a movimentação do corpo do disjuntor em relação às conexões principais, facilitando determinados procedimentos de inspeção, manutenção e substituição sem necessidade de desmontagem integral da estrutura do painel.

Na configuração extraível, o disjuntor opera associado a uma base, gaveta ou berço específico.

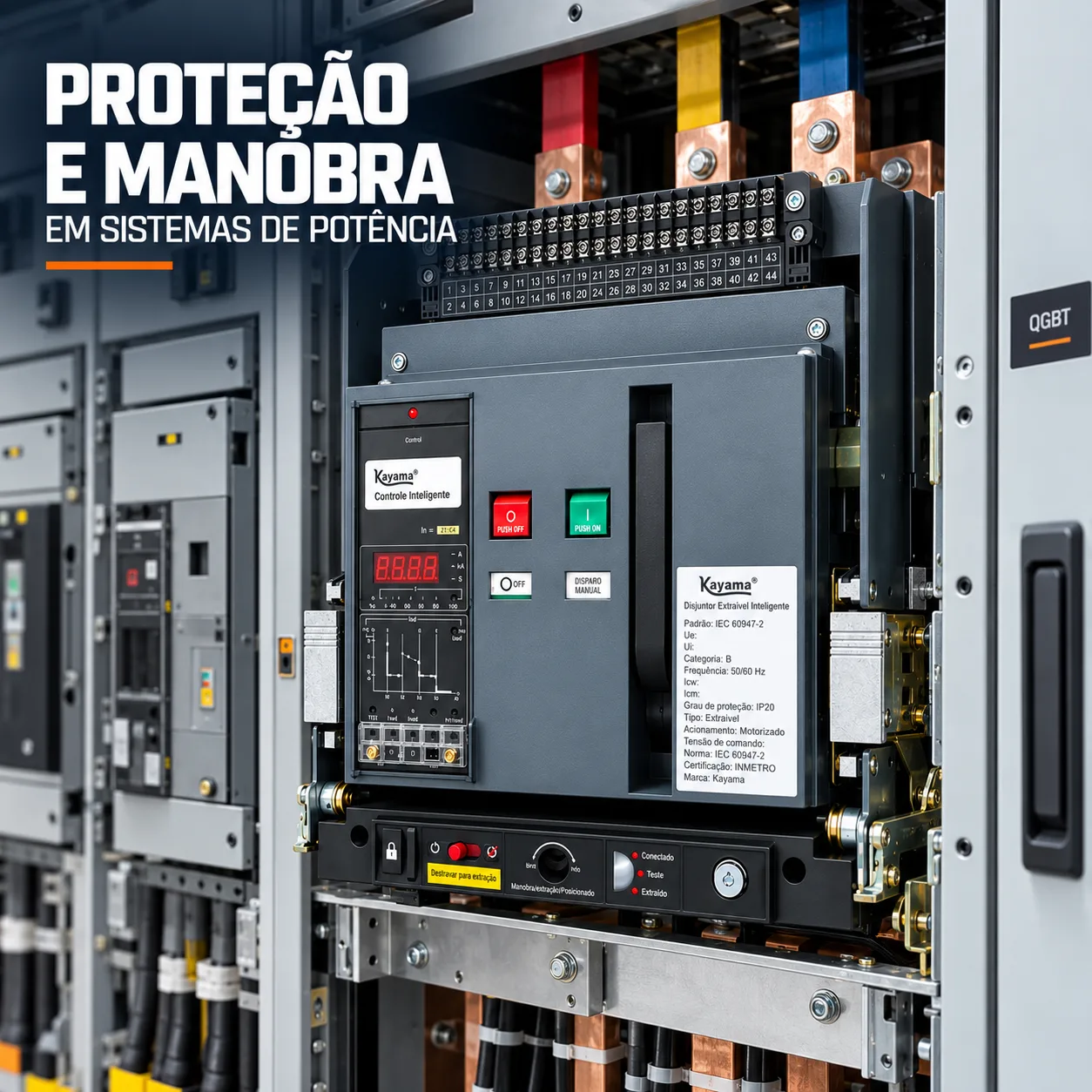

Proteção do Circuito

• Corrente nominal do circuito
• Sobrecargas previstas
• Corrente de curto-circuito presumida
• Capacidade de interrupção
• Corrente suportável de curta duração
• Tensão de operação
• Características dos barramentos
• Coordenação e seletividade
• Ajustes da unidade de disparo
• Regime de serviço da instalação

Para a correta especificação devem ser considerados:

A atuação do sistema de proteção depende do tipo de unidade incorporada, dos ajustes disponíveis e dos parâmetros definidos para a instalação.

O ACB-ST45-4000 é destinado à proteção de circuitos contra condições anormais de sobrecorrente, conforme as características da unidade de disparo instalada.

Dimensionamento

• Tensão nominal de operação – Ue
• Tensão nominal de isolação – Ui
• Corrente nominal
• Corrente de curto-circuito presumida
• Capacidade de interrupção
• Corrente suportável de curta duração – Icw
• Características da unidade de disparo
• Ajustes de proteção disponíveis
• Coordenação e seletividade
• Capacidade e seção dos barramentos
• Temperatura interna do painel
• Ventilação e dissipação térmica
• Características dos terminais e conexões

Para uma especificação adequada, devem ser analisados:

A corrente nominal de 3200 A não deve ser utilizada isoladamente como critério para seleção do equipamento.

Instalação

Os procedimentos de inserção e extração devem seguir as instruções específicas aplicáveis ao equipamento e à base ou berço correspondente.

Em aplicações de 3200 A, devem ser observados cuidadosamente o dimensionamento e a disposição dos barramentos, o torque das conexões, a ventilação, a dissipação térmica, as distâncias de isolação e as características mecânicas da estrutura do painel.

A instalação, parametrização, inserção, extração e manutenção devem ser realizadas por profissional tecnicamente habilitado, de acordo com o projeto elétrico da instalação e as instruções específicas do fabricante.

Informações de Cadastro

• NCM: 8536.20.00
• GTIN: 7900370002334

Produto Kayama

O ACB-ST45-4000 3200 A Extraível e Motorizado é um produto Kayama destinado a aplicações profissionais de proteção, distribuição, manobra e automação em sistemas elétricos de baixa tensão de elevada capacidade.
