Disjuntor Motorizado ACB-ST45-2000 - 2000A Extraível- KAYAMA

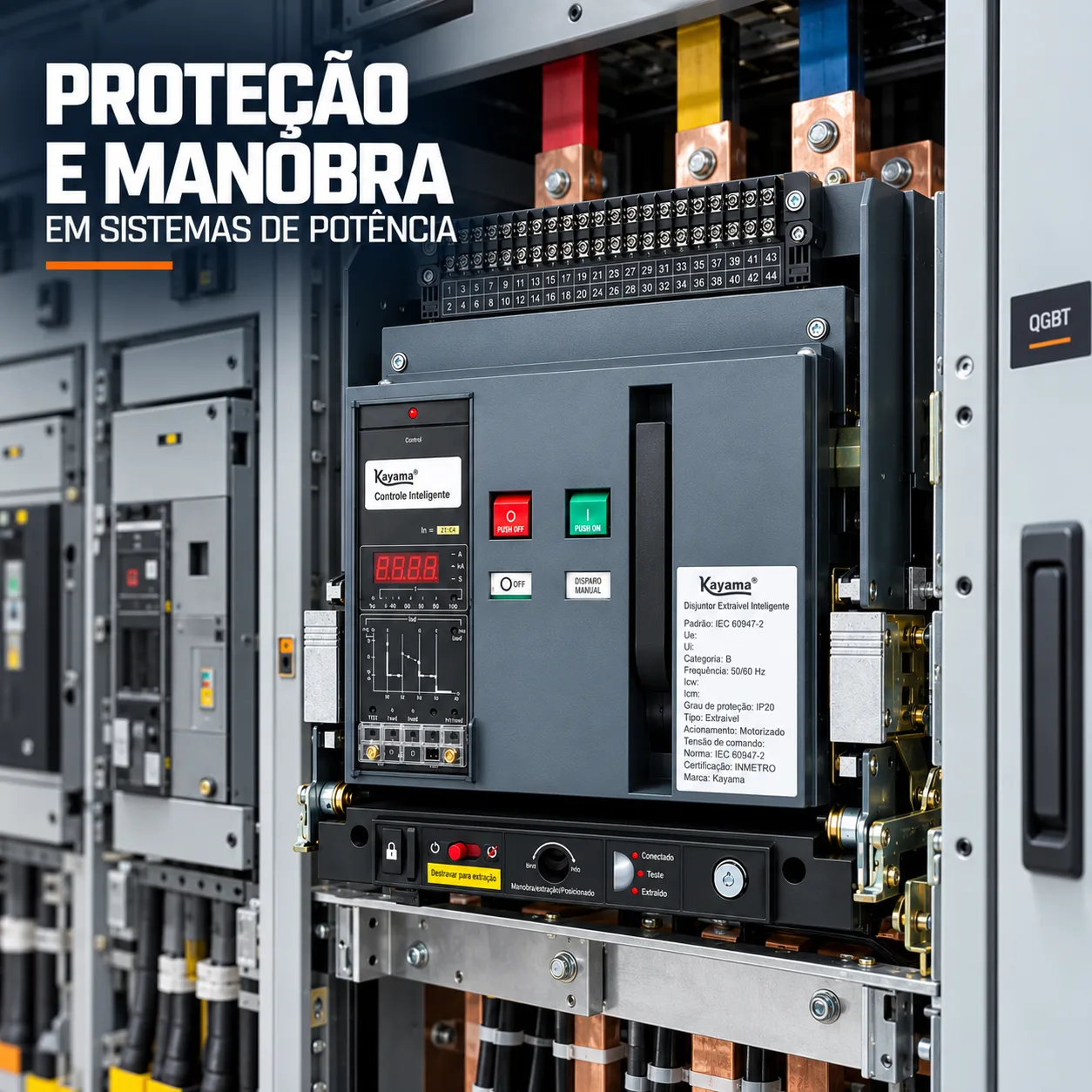

Com configuração tripolar (3P) e corrente nominal de 2000 A, o equipamento é destinado a aplicações como disjuntor geral ou de alimentadores principais em QGBTs, painéis principais de distribuição e centros de carga de grande capacidade.

O Disjuntor Tripolar Extraível Motorizado Kayama 2000 A é desenvolvido para aplicações profissionais de proteção, manobra, distribuição e automação elétrica em sistemas de baixa tensão de elevada corrente.

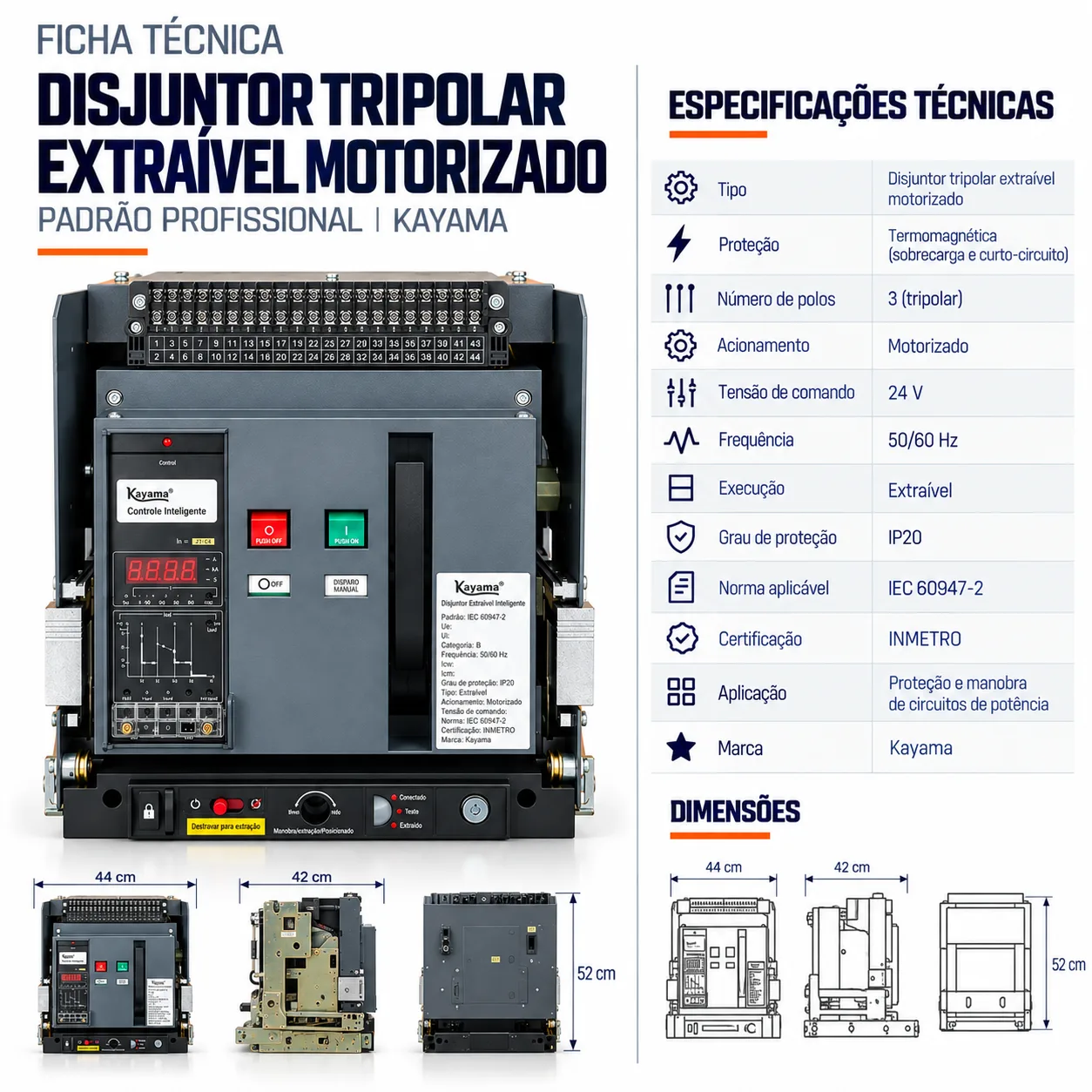

Características Técnicas

• Tipo: Disjuntor tripolar extraível motorizado
• Número de polos: 3P
• Corrente nominal: 2000 A
• Execução: Extraível
• Acionamento: Motorizado
• Tensão de comando do mecanismo motorizado: 24 V
• Operação: Local e/ou remota, conforme configuração
• Aplicação: Sistemas elétricos de baixa tensão
• Instalação: Em painel compatível com a execução extraível
• Integração: Sistemas de comando e automação, conforme projeto

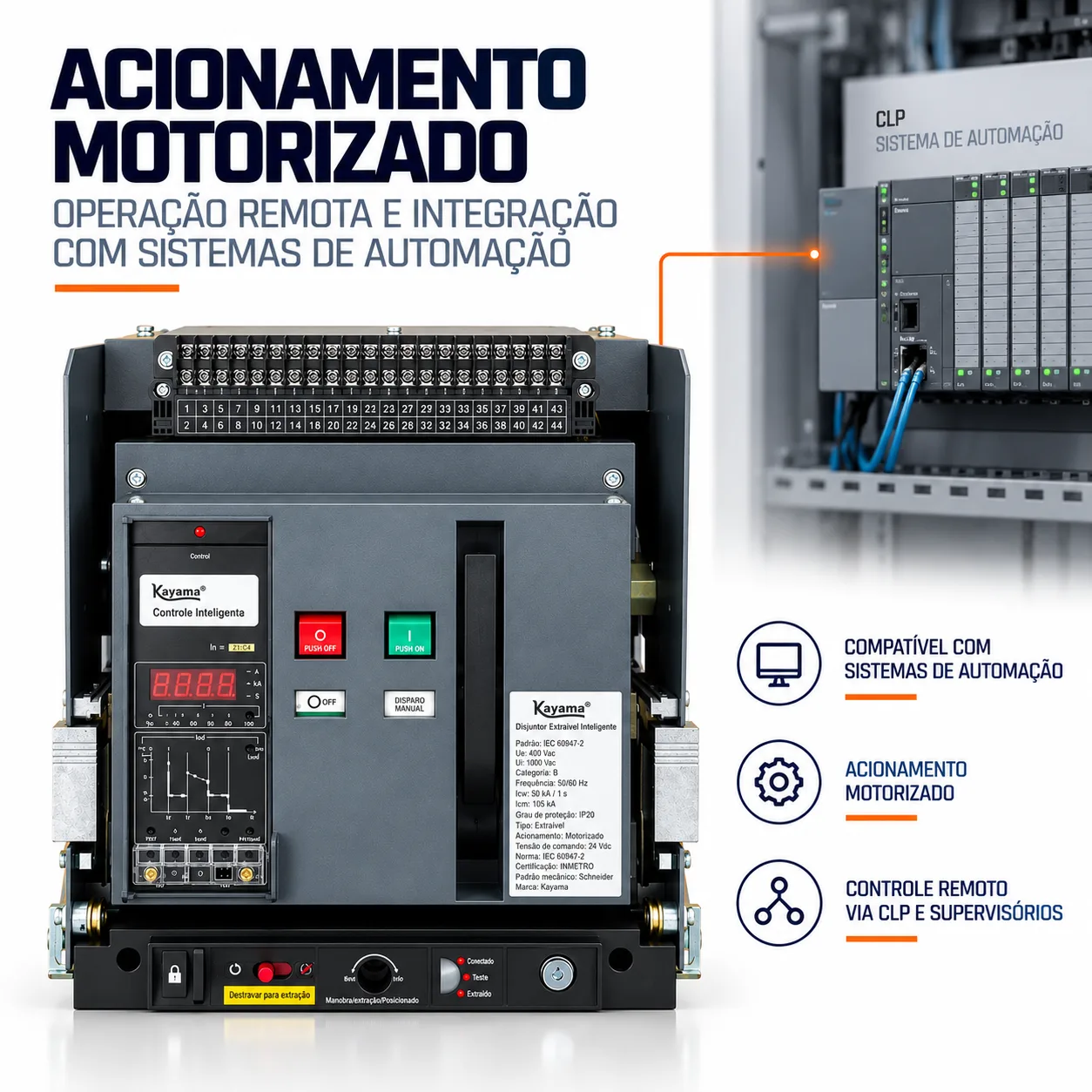

Sistema Motorizado

A tensão de 24 V refere-se ao circuito de comando do mecanismo motorizado e deve ser compatível com a fonte e os demais componentes utilizados no sistema de controle.

Conforme a configuração do sistema, o comando pode ser realizado por botoeiras remotas, relés auxiliares, CLPs, sistemas supervisórios, sistemas de gerenciamento de energia e lógicas automáticas de manobra.

O mecanismo motorizado permite realizar operações de abertura e fechamento do disjuntor por meio de comando elétrico, possibilitando sua integração com sistemas de automação e supervisão.

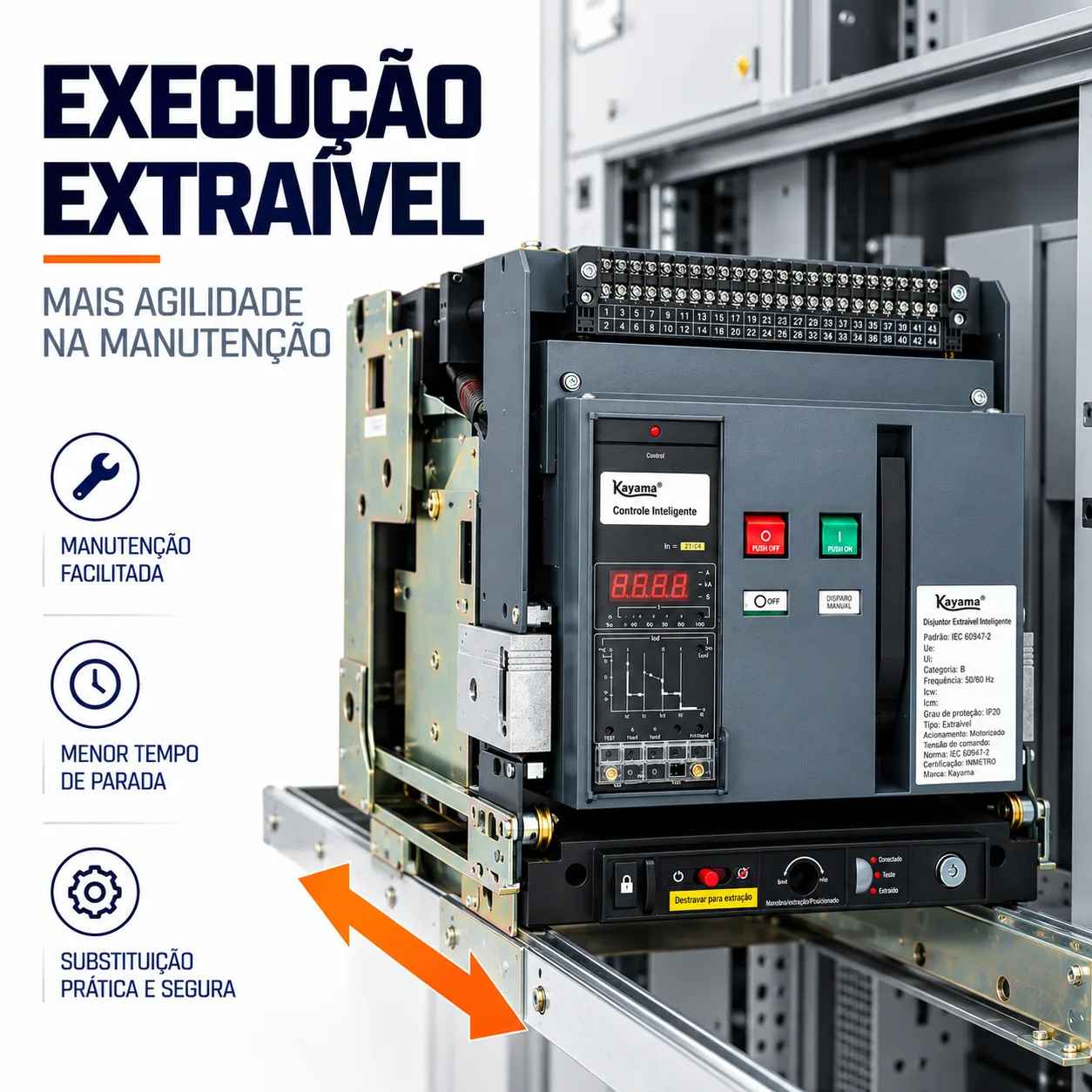

Execução Extraível

Os procedimentos de inserção, extração, bloqueio, inspeção e manutenção devem seguir as instruções técnicas aplicáveis ao modelo e à instalação.

Essa construção pode facilitar determinados procedimentos de inspeção, manutenção e substituição, conforme a configuração específica do equipamento.

Na configuração extraível, o disjuntor trabalha associado a uma base, berço ou mecanismo próprio de inserção.

Proteção do Circuito

Para a correta especificação, devem ser considerados corrente nominal, corrente de projeto, corrente de curto-circuito presumida, capacidade de interrupção, características dos barramentos, coordenação e seletividade, tensão de operação e ajustes da unidade de disparo.

A atuação e os respectivos limites de proteção dependem do tipo de disparador, dos ajustes disponíveis e das características elétricas do sistema.

O equipamento é destinado à proteção de circuitos contra condições anormais de sobrecorrente, conforme as características da unidade de disparo incorporada ao equipamento.

Compatibilidade com Painéis Existentes

A equivalência de corrente nominal ou semelhança construtiva não garante intercambiabilidade direta.

Em aplicações que envolvam equipamentos ou padrões de outros fabricantes, devem ser previamente verificados dimensões, geometria da base ou berço, pontos de fixação, terminais de potência, barramentos, conectores auxiliares, circuitos de comando, tensões dos acessórios, mecanismos de inserção e extração e intertravamentos mecânicos e elétricos.

O equipamento pode ser considerado para projetos de modernização, substituição ou retrofit quando houver compatibilidade entre suas características e as do sistema existente.

Dimensionamento

A especificação deve considerar tensão nominal de operação, corrente de projeto, corrente de curto-circuito no ponto de instalação, capacidade de interrupção Icu/Ics, características da unidade de disparo, ajustes de proteção, capacidade dos barramentos, coordenação e seletividade, temperatura interna do painel, ventilação, dissipação térmica e características das conexões.

A corrente nominal de 2000 A não deve ser utilizada isoladamente como critério de seleção.

Instalação

O equipamento deve operar em conjunto com os demais dispositivos de proteção, comando e seccionamento previstos no sistema elétrico.

Em aplicações de 2000 A, devem ser observados cuidadosamente o dimensionamento dos barramentos, a dissipação térmica, a ventilação do painel, o torque das conexões, as distâncias de isolação e as características estruturais do conjunto.

A instalação, parametrização, inserção, extração e manutenção devem ser realizadas por profissional tecnicamente habilitado, de acordo com o projeto elétrico da instalação e os procedimentos técnicos aplicáveis.

Informações de Cadastro

• Marca: Kayama
• Tipo: Disjuntor tripolar extraível motorizado
• Número de polos: 3P
• Corrente nominal: 2000 A
• Execução: Extraível
• Acionamento: Motorizado
• Tensão de comando: 24 V
• NCM: 8536.20.00
• GTIN: 7900370002297

Produto Kayama

O Disjuntor Tripolar Extraível Motorizado Kayama 2000 A é destinado a aplicações profissionais de proteção, distribuição, manobra e automação em sistemas elétricos de baixa tensão de elevada corrente.
