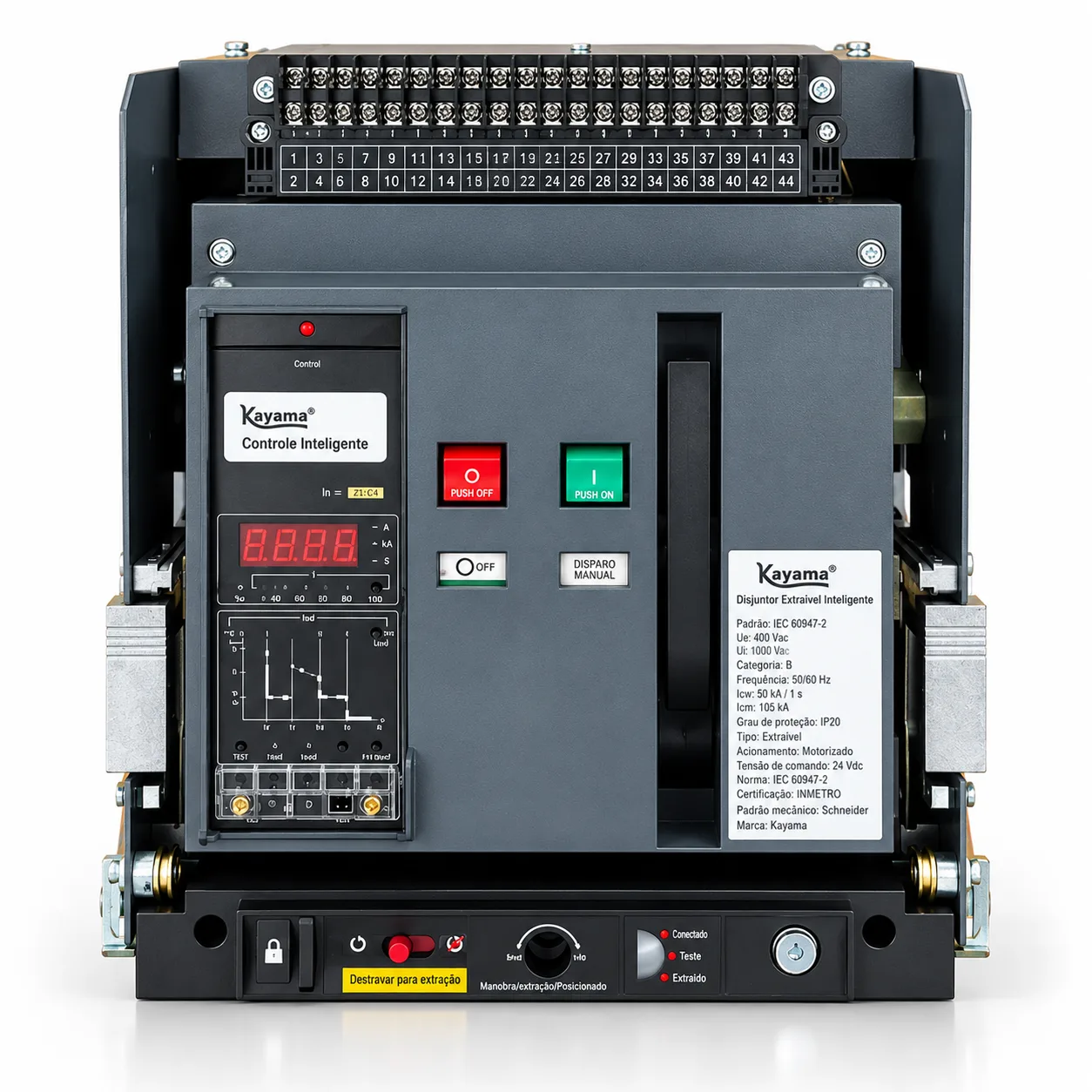

Disjuntor Motorizado ACB-ST45-2000 - 1000A Extraível- KAYAMA

Descrição Técnica

Produto exclusivo Kayama, destinado a aplicações profissionais de distribuição, proteção e automação elétrica.

Sua execução extraível permite a retirada do corpo principal do disjuntor de sua base ou mecanismo de inserção, conforme a configuração construtiva do equipamento, facilitando determinadas operações de inspeção, manutenção e substituição.

Com configuração tripolar (3P), corrente nominal de 1000 A e mecanismo de acionamento motorizado com comando em 24 V, é destinado a aplicações como quadros gerais de baixa tensão, painéis principais de distribuição, centros de carga e sistemas industriais que necessitam de operação local ou remota do disjuntor.

O Disjuntor Tripolar Extraível Motorizado Kayama 1000 A é desenvolvido para proteção, manobra e integração a sistemas de comando em circuitos de baixa tensão de elevada corrente.

Características Técnicas

• Tipo: Disjuntor tripolar extraível
• Número de polos: 3P
• Corrente nominal: 1000 A
• Execução: Extraível
• Acionamento: Motorizado
• Tensão de comando: 24 V
• Operação: Local e/ou remota, conforme configuração do circuito de comando
• Aplicação: Sistemas elétricos de baixa tensão
• Instalação: Em painel elétrico com estrutura compatível com a execução extraível
• Integração: Relés, CLPs, sistemas supervisórios e circuitos de automação, conforme projeto

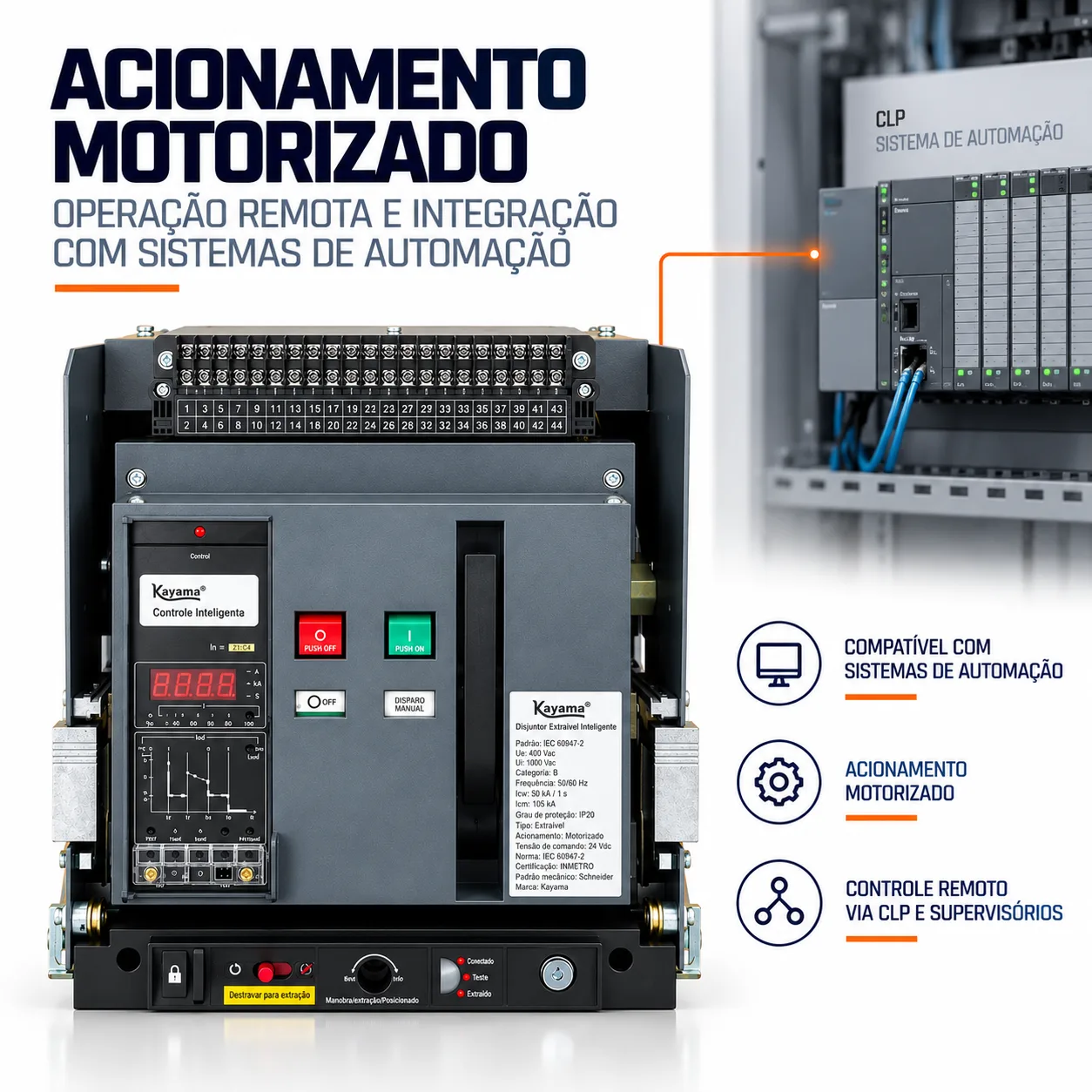

Sistema Motorizado

A tensão de 24 V refere-se ao circuito de comando do mecanismo motorizado e deve ser compatível com a fonte e os demais componentes do sistema de controle.

• Botoeiras remotas
• Relés de comando
• CLPs
• Sistemas supervisórios
• Lógicas de transferência e automação
• Sistemas de gerenciamento de energia

Dependendo da configuração do painel, o comando poderá ser realizado através de:

O mecanismo motorizado permite realizar operações de abertura e fechamento do disjuntor por meio de comando elétrico, possibilitando sua integração a sistemas de automação e supervisão.

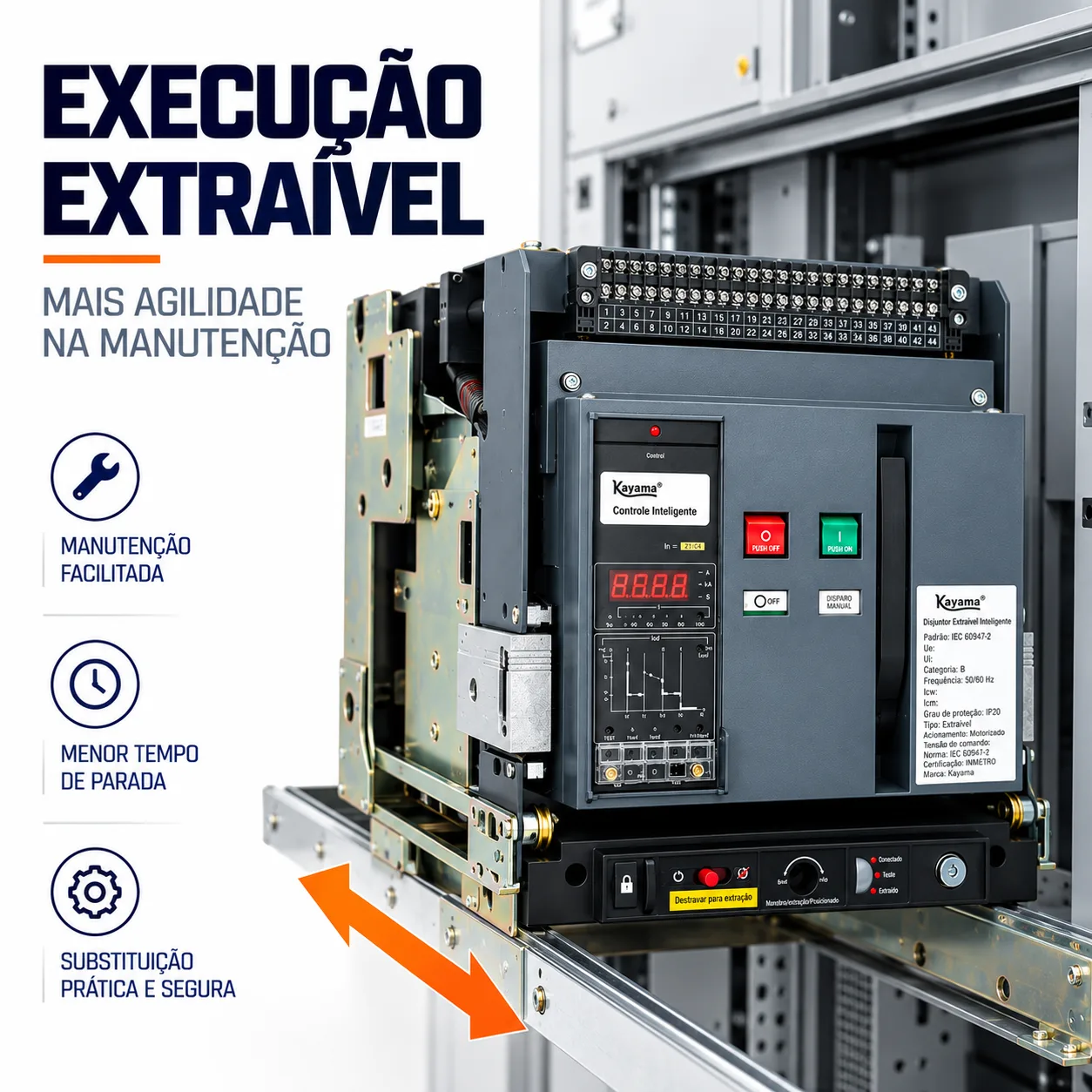

Execução Extraível

Os procedimentos de inserção, extração e manutenção devem seguir rigorosamente as instruções técnicas do fabricante.

Essa construção pode facilitar procedimentos de manutenção e substituição, permitindo movimentação do disjuntor sem necessidade de desmontagem completa das conexões principais, conforme o projeto e a configuração fornecida.

Na configuração extraível, o disjuntor trabalha associado a uma base, berço ou mecanismo específico de inserção.

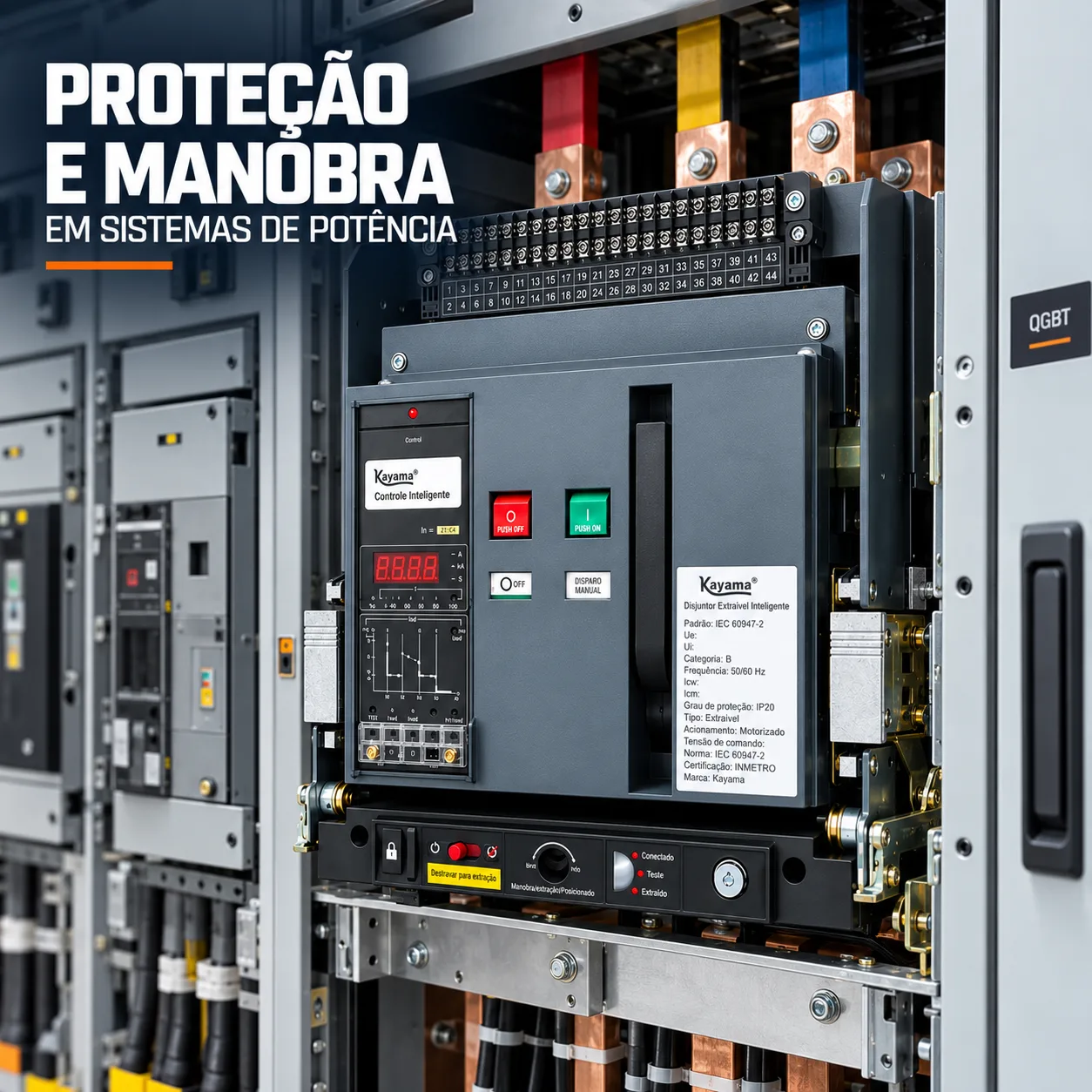

Proteção do Circuito

• Corrente nominal do circuito
• Corrente de curto-circuito presumida
• Capacidade de interrupção do disjuntor
• Características dos cabos e barramentos
• Coordenação e seletividade
• Ajustes da unidade de disparo
• Tensão de operação
• Regime de utilização

O correto dimensionamento deve considerar, entre outros fatores:

A atuação e os respectivos limites dependem do tipo de unidade de disparo utilizada, de seus ajustes e das características elétricas definidas para o equipamento.

O disjuntor é destinado à proteção de circuitos contra condições anormais de sobrecorrente, conforme as características do sistema de disparo incorporado ao modelo.

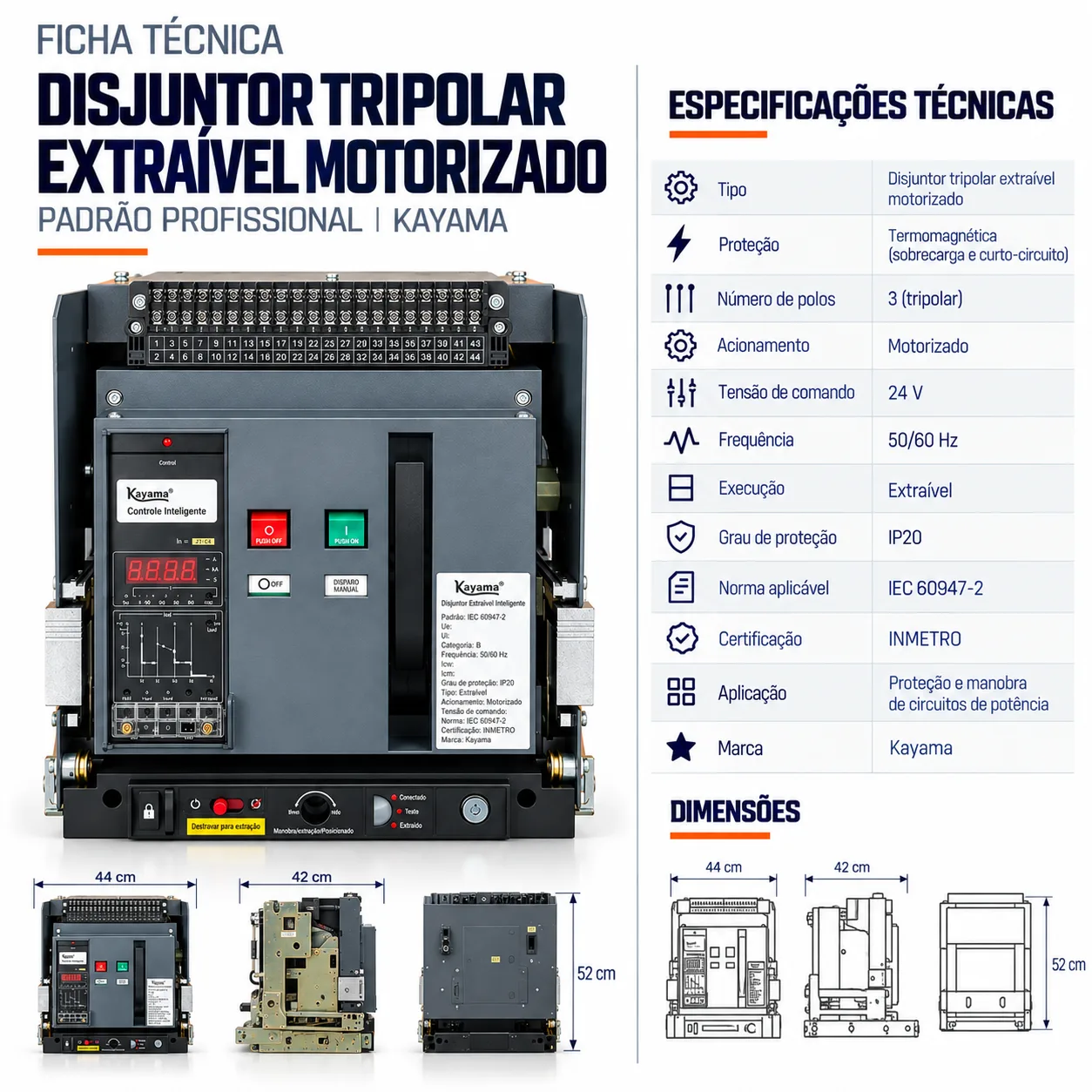

Especificações

• Marca: Kayama
• Tipo: Disjuntor tripolar extraível motorizado
• Número de polos: 3P
• Corrente nominal: 1000 A
• Execução: Extraível
• Acionamento: Motorizado
• Tensão de comando: 24 V
• Aplicação: Distribuição e proteção em baixa tensão
• NCM: 8536.20.00
• GTIN: 7900370002273

Compatibilidade com Painéis Existentes

A utilização de uma mesma faixa de corrente ou aparência construtiva semelhante não garante intercambiabilidade direta.

• Dimensões externas
• Dimensões e geometria da base extraível
• Pontos de fixação
• Posição e dimensões dos terminais
• Barramentos
• Conectores auxiliares
• Circuitos de comando
• Tensões dos acessórios
• Sistema de inserção e extração
• Intertravamentos
• Capacidade de interrupção
• Unidade de disparo e seus ajustes

Quando houver referência a equipamentos ou padrões utilizados por outros fabricantes, incluindo Schneider Electric, devem ser verificadas previamente:

O equipamento pode ser utilizado em projetos de substituição ou retrofit quando houver compatibilidade entre as características do disjuntor Kayama e o sistema existente.

Dimensionamento

• Tensão nominal de operação
• Corrente de projeto
• Corrente de curto-circuito no ponto de instalação
• Capacidade de interrupção Icu/Ics
• Categoria de utilização
• Características da unidade de disparo
• Barramentos e conexões
• Coordenação com dispositivos a montante e a jusante
• Seletividade das proteções
• Temperatura e ventilação do painel

Para especificação correta, devem ser analisados principalmente:

A corrente nominal de 1000 A não deve ser utilizada isoladamente como critério para seleção do equipamento.

Instalação

Devido à corrente nominal de 1000 A, devem ser observados cuidadosamente o dimensionamento dos barramentos, conexões, torque de aperto, dissipação térmica, distâncias de isolação e características estruturais do painel.

A instalação, parametrização, inserção, extração e manutenção devem ser realizadas por profissional tecnicamente habilitado e em conformidade com o projeto elétrico da instalação.

Produto Kayama

O Disjuntor Tripolar Extraível Motorizado 1000 A é um produto exclusivo Kayama, desenvolvido para aplicações profissionais de proteção, distribuição, manobra e automação em sistemas elétricos de baixa tensão de elevada corrente.
