Relé Térmico de Sobrecarga JR28-25(LR2-D13)7-10A - KAYAMA

Descrição Técnica

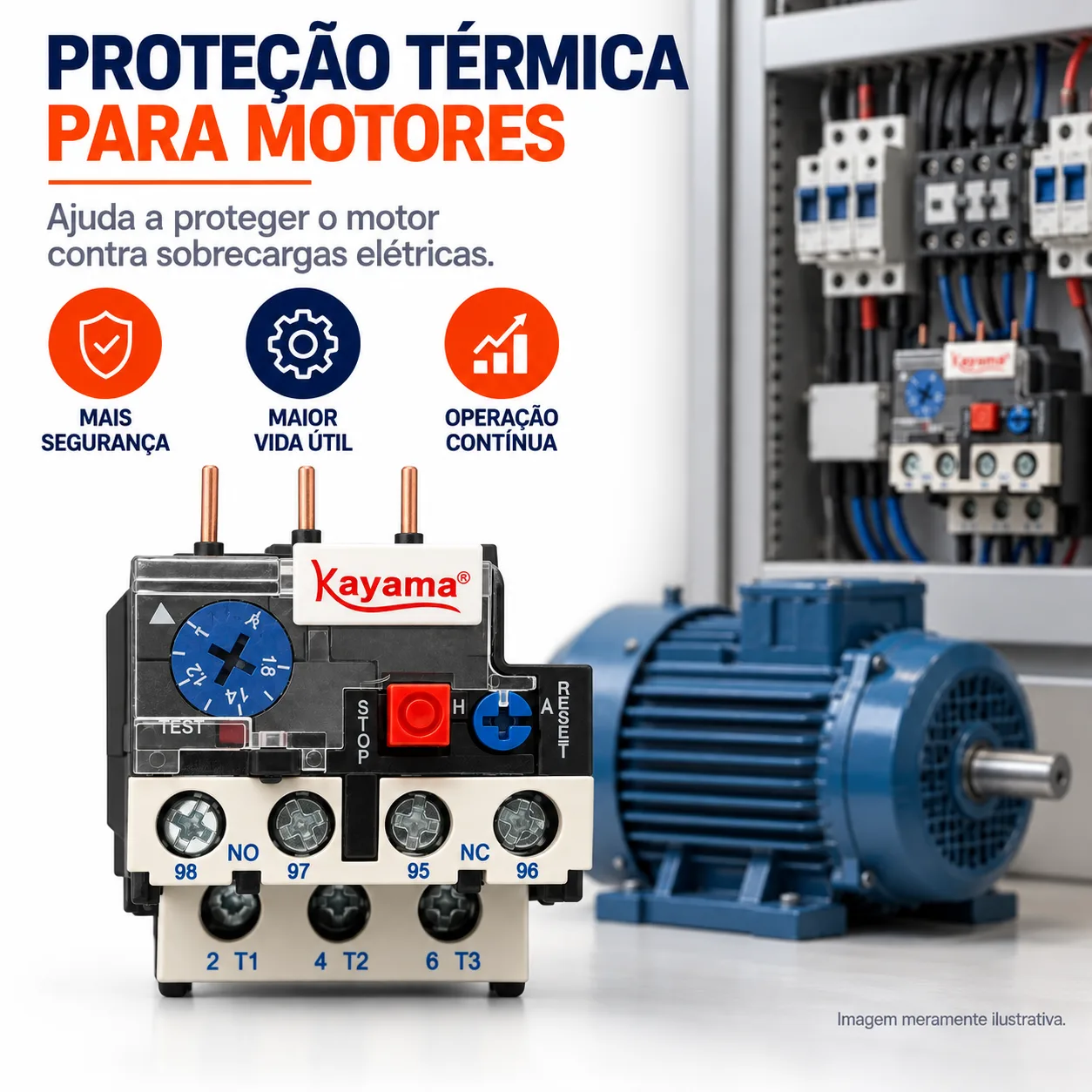

O Relé Térmico de Sobrecarga Kayama JR28-25 (LR2-D13) é um dispositivo destinado à proteção de motores elétricos contra sobrecargas prolongadas, atuando quando a corrente permanece acima do valor ajustado por tempo suficiente para provocar aquecimento excessivo.

Com faixa de ajuste informada de 7 a 10 A, o relé deve ser selecionado e regulado principalmente com base na corrente nominal indicada na placa do motor, considerando também regime de serviço, método de partida, tempo de aceleração, temperatura ambiente e característica de disparo.

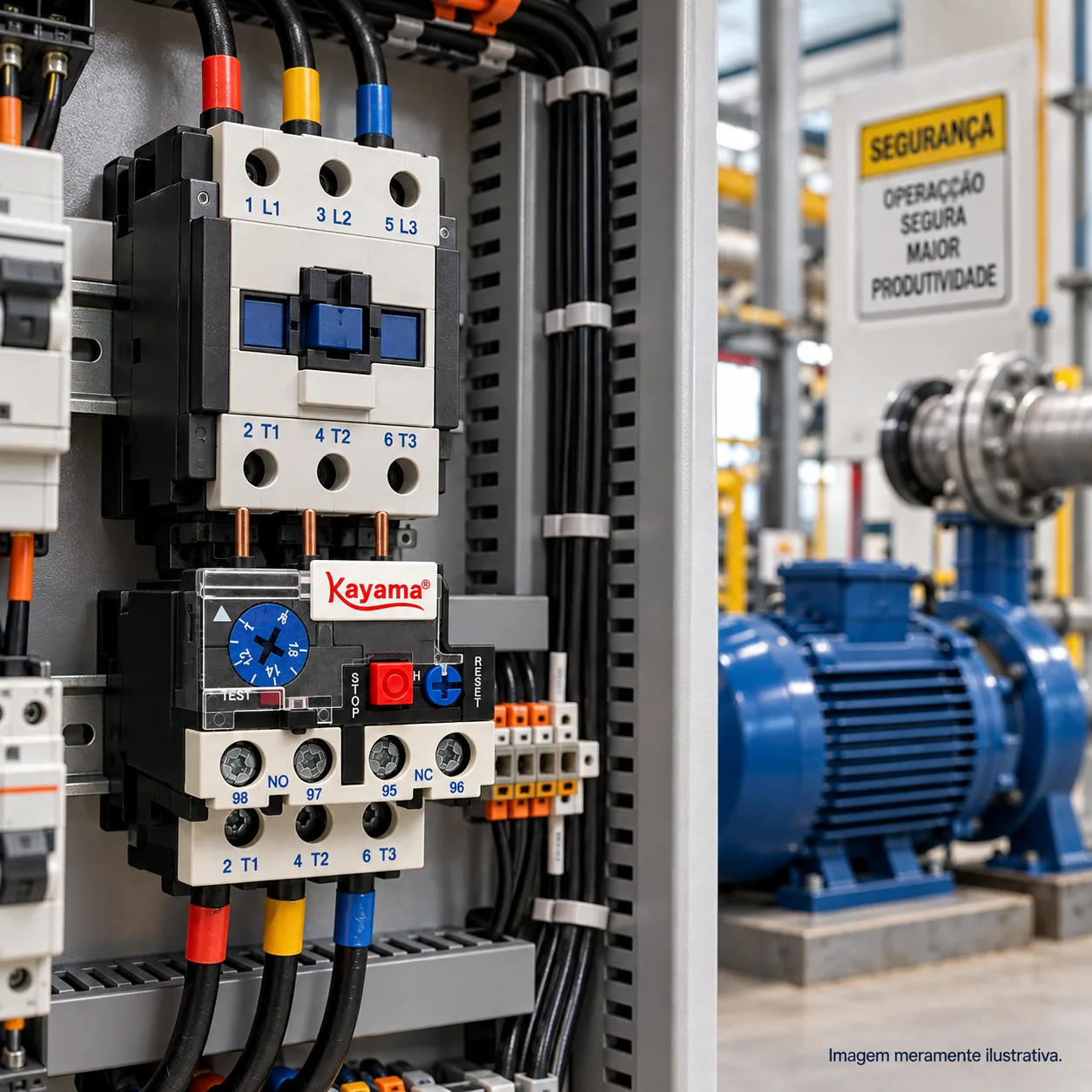

O JR28-25 normalmente integra o circuito de potência e comando em conjunto com contator e dispositivo de proteção contra curto-circuito, formando parte do sistema de proteção do motor.

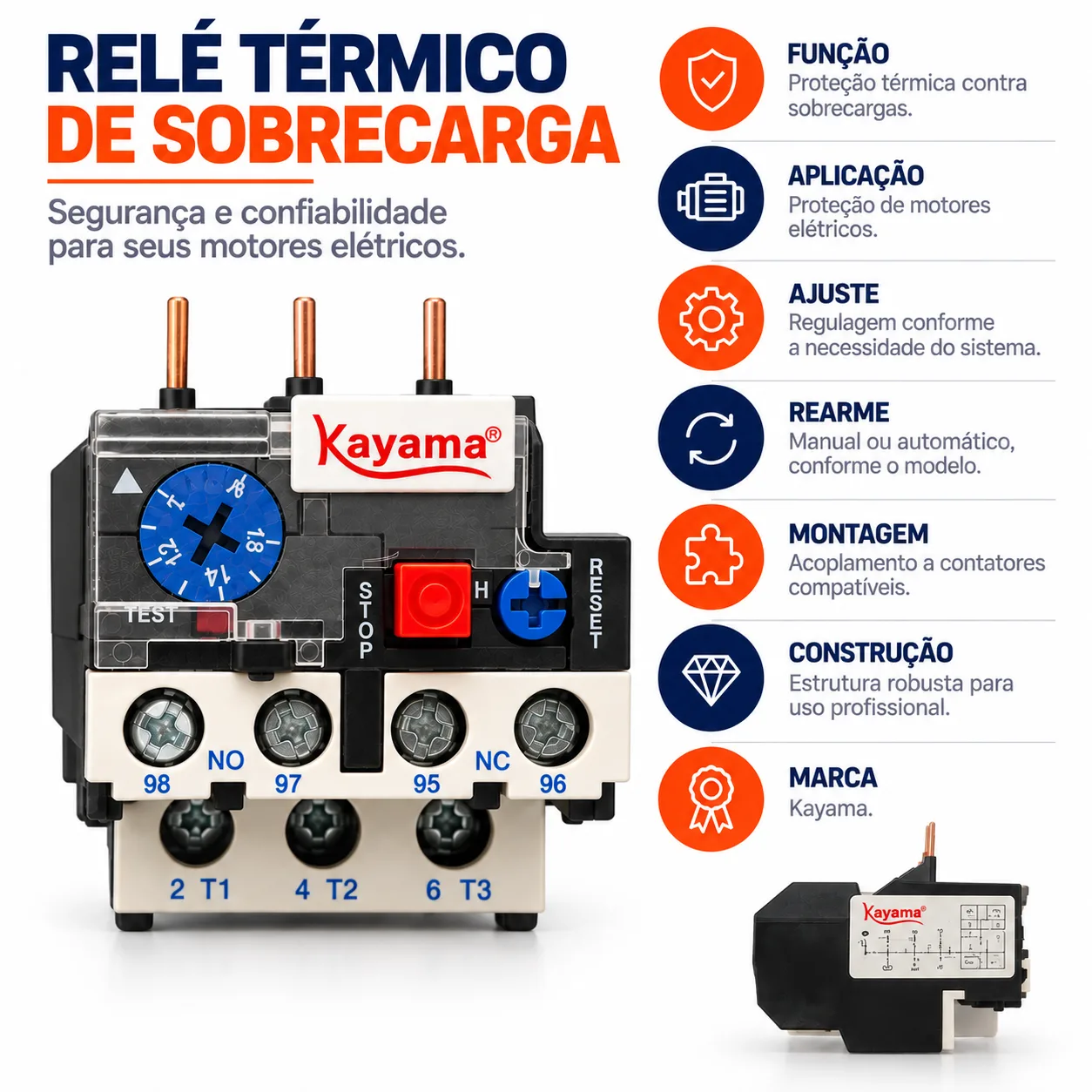

Características Técnicas

• Marca: Kayama
• Modelo: JR28-25
• Referência: LR2-D13
• Tipo: Relé térmico de sobrecarga
• Faixa ajustável de corrente: 7 a 10 A
• Aplicação: proteção de motores contra sobrecarga prolongada
• Rearme: manual e automático
• Montagem: acoplável a contator ou instalação em trilho DIN conforme versão/acessório
• Material informado: termoplástico
• Altura aproximada: 75 mm
• Largura aproximada: 45 mm
• Profundidade aproximada: 70 mm
• Peso aproximado: 200 g

Função de Proteção Contra Sobrecarga

O JR28-25 é destinado a detectar condições em que o motor permanece operando com corrente superior ao valor ajustado durante determinado período.

Quando essa condição persiste, o mecanismo térmico atua e altera o estado dos contatos auxiliares do relé.

Esses contatos normalmente são utilizados para desenergizar a bobina do contator e interromper a alimentação do motor.

Uma configuração típica pode utilizar:

Rede → proteção contra curto-circuito → contator → relé térmico → motor

Faixa de Ajuste de 7 a 10 A

Esta versão do JR28-25 possui faixa ajustável de 7 a 10 A.

A seleção deve considerar principalmente a corrente nominal de placa do motor.

Como referência:

• motor de 7 A: dentro da faixa;
• motor de 8 A: dentro da faixa;
• motor de 9 A: dentro da faixa;
• motor de 10 A: dentro da faixa;
• motor acima de 10 A: requer avaliação de outra faixa.

A potência em CV ou kW, isoladamente, não é suficiente para definir o relé correto.

Ajuste da Corrente

O ajuste deve considerar:

• corrente nominal do motor;
• regime de serviço;
• fator de serviço, quando aplicável;
• método de partida;
• tempo de aceleração;
• temperatura ambiente;
• característica de disparo;
• recomendações do fabricante do motor.

Caso o motor opere continuamente acima da corrente prevista, a causa deve ser investigada antes de aumentar o ajuste.

Sobrecarga Prolongada

O JR28-25 é indicado principalmente para proteção contra sobrecargas persistentes, que podem ocorrer em condições como:

• excesso de carga mecânica;
• travamento parcial;
• rolamentos deteriorados;
• ventilação inadequada do motor;
• equipamento acionado operando fora das condições previstas;
• corrente elevada por tempo prolongado.

Proteção Contra Curto-Circuito

O relé térmico não substitui a proteção contra curto-circuito.

Devem ser utilizados dispositivos apropriados, como:

• disjuntores;
• fusíveis;
• disjuntores-motor;
• outros dispositivos de proteção coordenados.

O JR28-25 não é destinado a interromper diretamente elevadas correntes de curto-circuito.

Classe de Disparo

A informação presente na fonte utiliza a expressão “classe de disparo: padrão industrial”, porém essa descrição não define tecnicamente a classe do relé.

A classe efetiva deve ser confirmada em documentação técnica oficial.

Portanto, não devem ser atribuídas automaticamente classes como:

• Classe 10A;
• Classe 10;
• Classe 20;
• Classe 30.

Curva Tempo × Corrente

O tempo de atuação do relé varia conforme a intensidade da sobrecarga.

A curva oficial é importante para analisar compatibilidade com:

• corrente de partida;
• tempo de aceleração;
• regime do motor;
• sobrecargas admissíveis;
• frequência de partidas.

Rearme Manual

No modo manual, após o disparo é necessária intervenção do operador para restabelecer o dispositivo.

Antes do rearme, recomenda-se verificar:

• motivo da sobrecarga;
• corrente real do motor;
• estado da carga;
• travamentos;
• rolamentos;
• ventilação;
• condições elétricas.

Rearme Automático

O produto possui informação de possibilidade de rearme automático.

Esse modo deve ser utilizado apenas quando o circuito de comando impedir uma partida inesperada que possa representar risco.

Compatibilidade com Contatores

A referência LR2-D13 é informada como padrão ou família de compatibilidade.

Entretanto, a intercambiabilidade deve ser confirmada considerando:

• geometria dos terminais;
• distância entre polos;
• sistema de acoplamento;
• frame do contator;
• fixação;
• dimensões.

Uma nomenclatura semelhante não garante automaticamente compatibilidade entre fabricantes.

Montagem

O material informa montagem:

• acoplável a contator; ou
• em trilho DIN, conforme versão ou acessório.

Deve ser confirmado se o produto possui fixação direta, base ou adaptador específico.

Dimensões

As dimensões aproximadas informadas são:

• Altura: 75 mm
• Largura: 45 mm
• Profundidade: 70 mm
• Peso: aproximadamente 200 g

Material do Invólucro

O invólucro é informado como fabricado em termoplástico.

Não foram confirmados:

• tipo específico do polímero;
• classe de inflamabilidade;
• resistência térmica;
• propriedades específicas de isolamento;
• norma de ensaio.

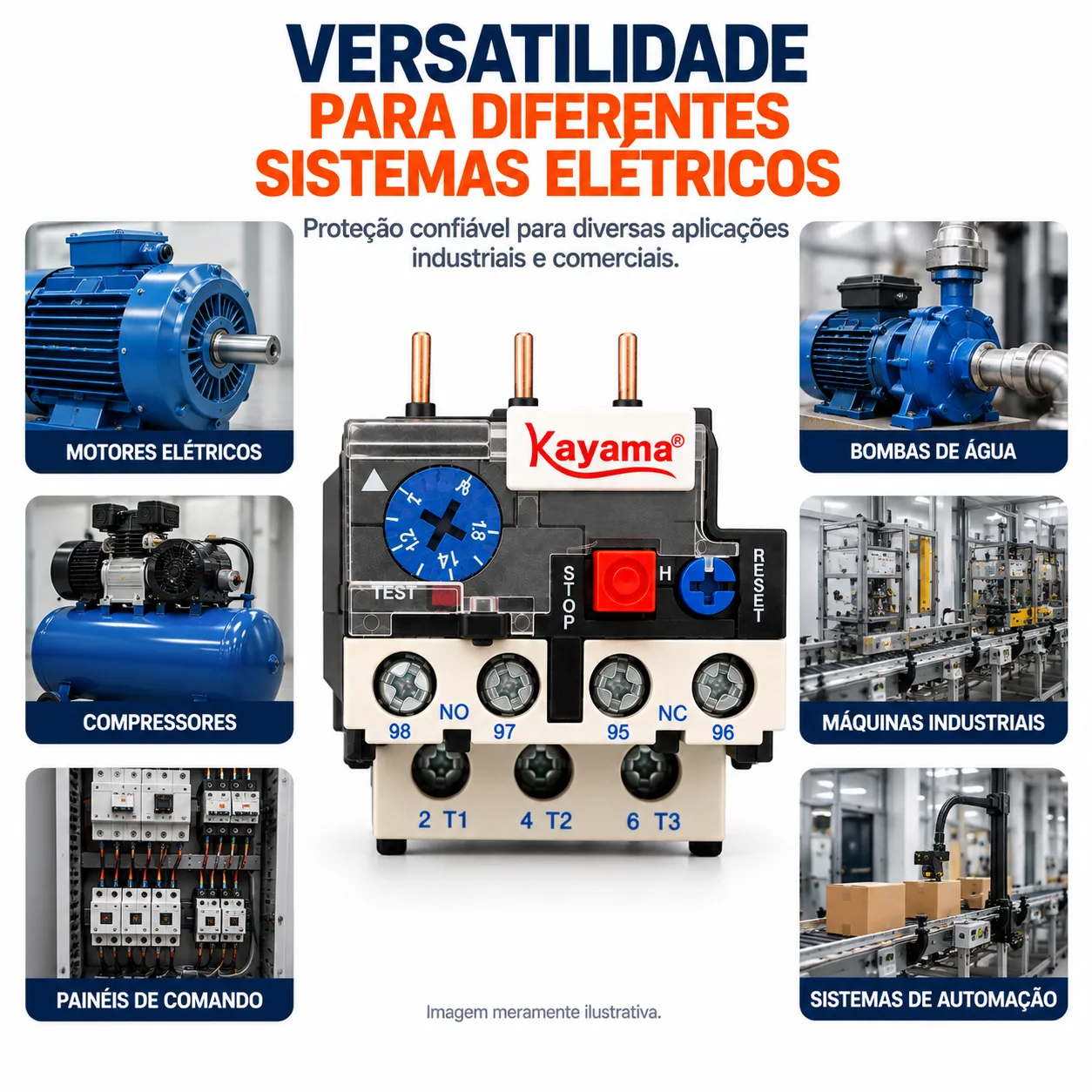

Aplicação em Motores

O JR28-25 pode ser utilizado em motores cuja corrente nominal esteja dentro da faixa de 7 a 10 A, desde que a característica de partida seja compatível.

Devem ser avaliados:

• corrente nominal;
• corrente de partida;
• tempo de aceleração;
• regime de serviço;
• método de partida;
• condições ambientais.

Aplicação em Bombas

Pode integrar a proteção de motores utilizados em sistemas de bombeamento compatíveis.

Não substitui dispositivos específicos para:

• funcionamento a seco;
• falta de água;
• problemas hidráulicos;
• curto-circuito;
• monitoramento dedicado de fases.

Aplicação em Compressores

Em compressores, devem ser considerados:

• corrente nominal;
• corrente de partida;
• tempo de aceleração;
• número de partidas;
• regime de operação.

Aplicação em Ventiladores e Exaustores

Pode integrar sistemas de proteção de motores de ventiladores e exaustores cuja corrente nominal esteja entre 7 e 10 A.

Instalação

Procedimento geral recomendado:

1. confirmar a corrente nominal do motor;
2. verificar se está entre 7 e 10 A;
3. confirmar a característica de disparo;
4. confirmar compatibilidade com o contator;
5. dimensionar a proteção contra curto-circuito;
6. desenergizar o circuito;
7. instalar corretamente o relé;
8. realizar as conexões;
9. ajustar a corrente;
10. selecionar o modo de rearme;
11. verificar o aperto dos terminais;
12. energizar e testar o sistema.

Segurança

Antes de qualquer intervenção:

• desenergize completamente o circuito;
• confirme a ausência de tensão;
• realize bloqueio quando aplicável;
• utilize ferramentas adequadas;
• utilize EPIs compatíveis;
• aguarde o resfriamento após eventual disparo térmico.

Informações de Cadastro

• Marca: Kayama
• Modelo: JR28-25
• Referência: LR2-D13
• Faixa de corrente: 7 a 10 A
• Tipo: Relé térmico de sobrecarga
• Rearme: manual e automático
• Material: termoplástico
• Altura aproximada: 75 mm
• Largura aproximada: 45 mm
• Profundidade aproximada: 70 mm
• Peso aproximado: 200 g

Qualidade Kayama

O Relé Térmico de Sobrecarga Kayama JR28-25 LR2-D13 7–10 A integra a linha Kayama de componentes para comando e proteção de motores elétricos, oferecendo faixa ajustável para aplicações profissionais compatíveis.
