Relé Térmico de Sobrecarga JR28-25(LR2-D13)5.5-8A - KAYAMA

Descrição Técnica

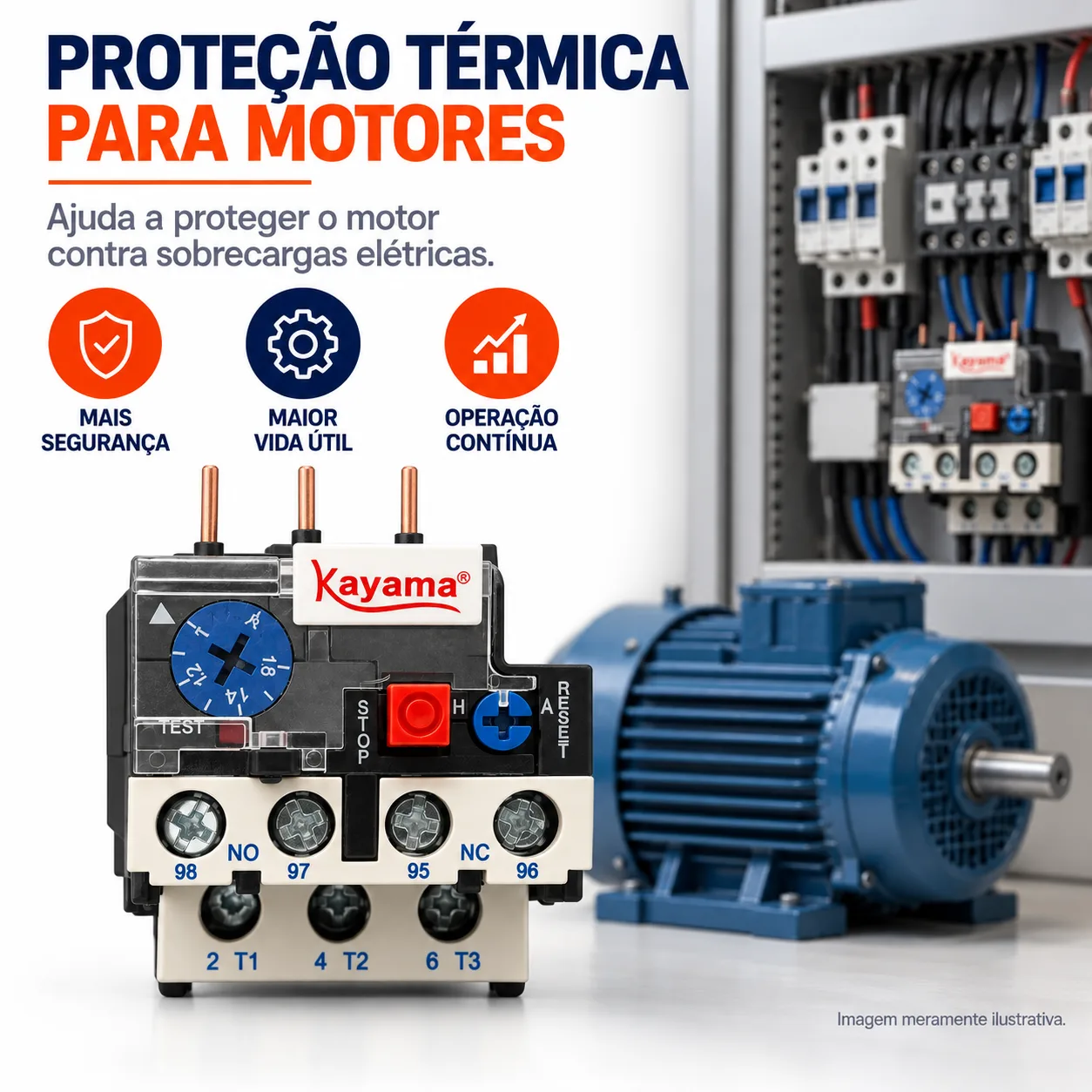

O Relé Térmico de Sobrecarga Kayama JR28-25 (LR2-D13) é um dispositivo destinado à proteção de motores elétricos contra sobrecargas prolongadas, atuando quando a corrente permanece acima do valor ajustado por um período compatível com sua característica térmica de disparo.

Com faixa de ajuste informada de 5,5 a 8 A, o relé deve ser selecionado e regulado de acordo com a corrente nominal indicada na placa do motor, considerando também o regime de serviço, método de partida, tempo de aceleração, temperatura ambiente e característica de disparo.

O JR28-25 integra o circuito de proteção e comando do motor, normalmente em conjunto com contator e dispositivo de proteção contra curto-circuito.

Produto Kayama, indicado para painéis elétricos, bombas, compressores, ventiladores, máquinas e outros equipamentos motorizados compatíveis.

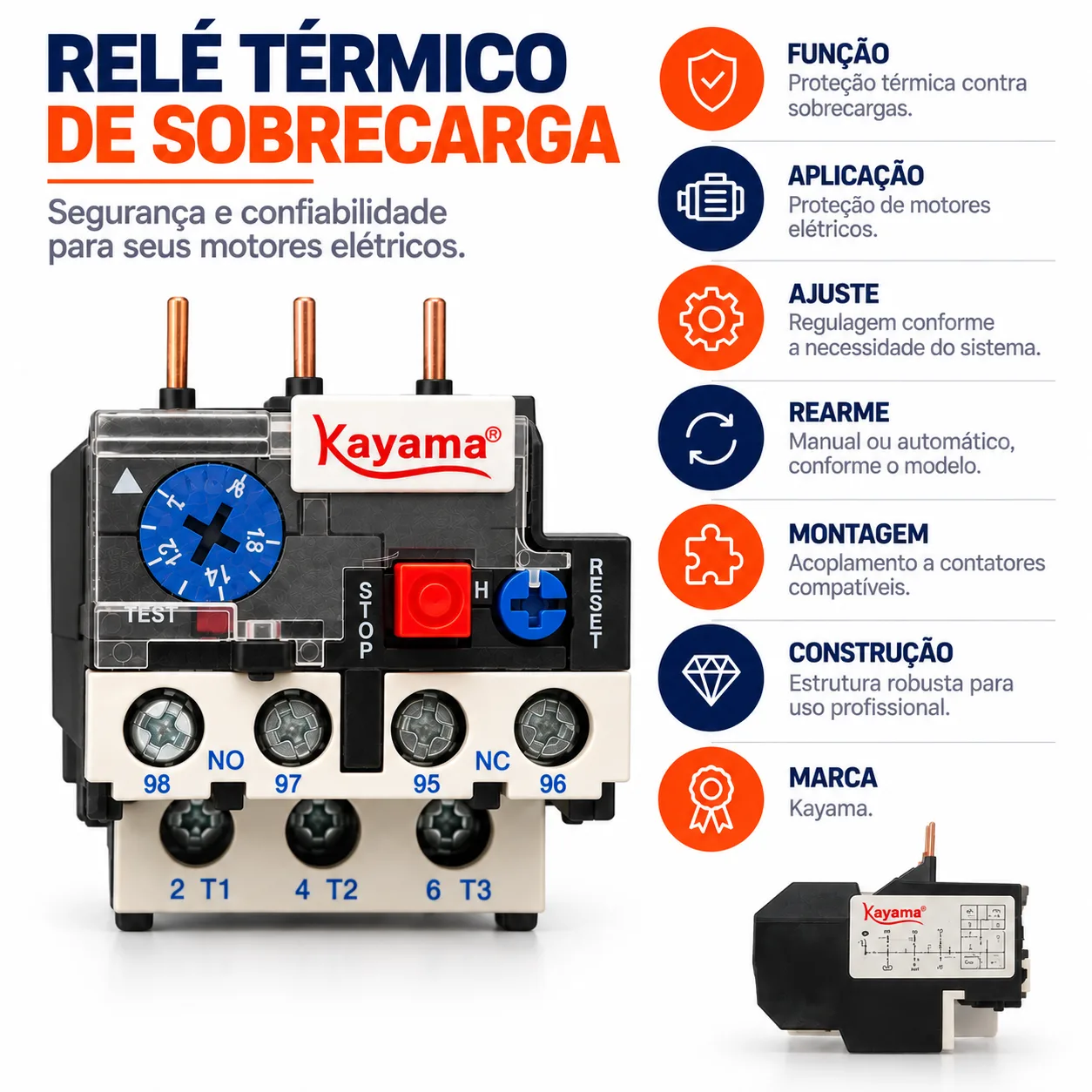

Características Técnicas

• Marca: Kayama
• Modelo: JR28-25
• Referência: LR2-D13
• Tipo: Relé térmico de sobrecarga
• Faixa ajustável de corrente: 5,5 a 8 A
• Aplicação: proteção de motores contra sobrecarga prolongada
• Rearme: manual e automático
• Montagem: acoplável a contator ou instalação em trilho DIN conforme versão/acessório
• Material informado: termoplástico
• Altura aproximada: 75 mm
• Largura aproximada: 45 mm
• Profundidade aproximada: 70 mm
• Peso aproximado: 200 g

Função de Proteção Contra Sobrecarga

O JR28-25 é destinado a identificar condições em que o motor permanece conduzindo corrente acima do valor ajustado por tempo suficiente para representar uma condição de sobrecarga.

Entre possíveis causas estão:

• sobrecarga mecânica;
• travamento parcial;
• esforço acima da condição prevista;
• problemas em rolamentos;
• aumento persistente da corrente;
• operação inadequada da máquina.

Quando essa condição persiste, o relé atua no circuito de comando para contribuir com o desligamento do motor.

Faixa de Ajuste de 5,5 a 8 A

A faixa ajustável informada é de 5,5 a 8 A.

A corrente nominal do motor deve estar dentro dessa faixa para que o modelo seja considerado na aplicação.

Exemplos:

• motor com corrente nominal de 5,5 A: pode estar dentro da faixa;
• motor com corrente nominal de 6 A: pode estar dentro da faixa;
• motor com corrente nominal de 7 A: pode estar dentro da faixa;
• motor com corrente nominal de 8 A: pode estar dentro da faixa;
• motor acima de 8 A: requer avaliação de outra faixa.

A seleção não deve ser realizada somente pela potência nominal em CV ou kW.

Ajuste da Corrente

O ajuste deve considerar:

• corrente nominal indicada na placa do motor;
• regime de serviço;
• método de partida;
• tempo de aceleração;
• características da carga;
• condições ambientais;
• característica de disparo.

Não é recomendável aumentar o ajuste apenas para impedir disparos frequentes.

Caso o relé atue repetidamente, a causa deve ser investigada.

Princípio Térmico de Funcionamento

O relé utiliza o princípio térmico para detectar situações de sobrecarga.

Quando a corrente permanece acima do valor regulado durante um determinado período, o aquecimento interno pode provocar a atuação do mecanismo.

Esse comportamento permite distinguir determinadas sobrecargas prolongadas de variações momentâneas de corrente.

Atuação no Circuito de Comando

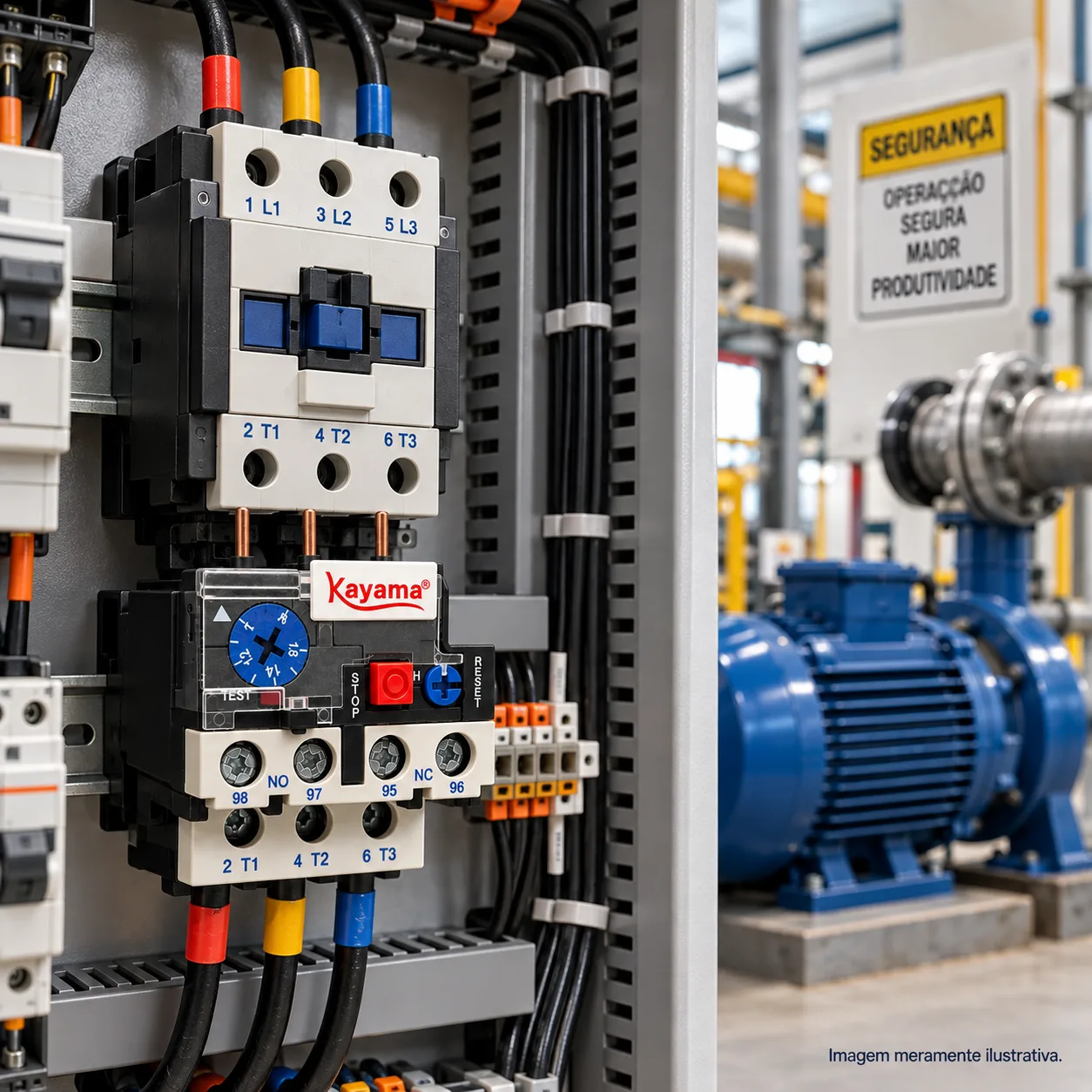

O relé térmico normalmente trabalha associado ao contator do motor.

Uma arquitetura típica pode envolver:

Proteção contra curto-circuito → contator → relé térmico → motor

Quando o relé atua, seus contatos auxiliares podem ser utilizados para interromper o circuito da bobina do contator.

O esquema definitivo deve seguir o projeto elétrico.

Proteção Contra Curto-Circuito

O JR28-25 não substitui dispositivos de proteção contra curto-circuito.

A instalação deve possuir proteção específica, que pode incluir:

• disjuntores;
• fusíveis;
• disjuntores-motor;
• outros dispositivos devidamente dimensionados.

A proteção contra sobrecarga e a proteção contra curto-circuito exercem funções diferentes e complementares.

Classe de Disparo

A informação existente utiliza a expressão “padrão industrial”, mas essa indicação não identifica tecnicamente a classe de disparo.

Portanto, não devem ser atribuídas ao produto classes como:

• Classe 10A;
• Classe 10;
• Classe 20;
• Classe 30;

sem documentação técnica que confirme a classificação correta.

Corrente de Partida

Motores elétricos podem apresentar corrente de partida várias vezes superior à corrente nominal.

Por isso, além da faixa de regulagem, devem ser considerados:

• corrente de partida;
• tempo de aceleração;
• frequência de partidas;
• método de partida;
• característica térmica do relé.

A faixa de 5,5 a 8 A não representa a corrente máxima instantânea suportada durante a partida.

Rearme Manual

A informação fornecida para o produto indica possibilidade de rearme manual.

Nesse modo, após a atuação do relé, é necessária uma intervenção para restabelecer a condição de operação.

Antes de realizar o rearme, recomenda-se investigar a causa da sobrecarga.

Rearme Automático

O produto também possui informação de rearme automático.

Esse recurso deve ser utilizado com atenção, principalmente em máquinas e equipamentos nos quais uma partida inesperada possa representar risco.

O circuito de comando deve impedir qualquer religamento perigoso.

Utilização com Contator

O JR28-25 pode ser acoplado a contatores compatíveis.

A compatibilidade deve considerar:

• geometria dos terminais;
• distância entre polos;
• sistema de fixação;
• frame do contator;
• dimensões;
• características elétricas.

A referência LR2-D13 não deve ser utilizada isoladamente para garantir compatibilidade com contatores de outras marcas.

Montagem

A informação disponível indica:

• acoplamento a contator; ou
• instalação em trilho DIN conforme versão/acessório.

Deve ser confirmado se a montagem em trilho DIN ocorre diretamente ou com auxílio de base ou adaptador.

Dimensões

As dimensões aproximadas informadas são:

• Altura: 75 mm
• Largura: 45 mm
• Profundidade: 70 mm

O peso aproximado informado é de 200 g.

Para projetos que exigem elevada precisão dimensional, recomenda-se utilizar desenho técnico oficial.

Material

O material informado para o invólucro é termoplástico.

Não foram confirmados:

• tipo específico do polímero;
• classificação de inflamabilidade;
• resistência térmica;
• propriedades específicas de isolação;
• norma específica do material.

Sensibilidade à Falta de Fase

A existência de função específica de sensibilidade à falta de fase não foi confirmada para esta variante.

Quando a aplicação exigir proteção dedicada contra falta ou sequência de fase, deve ser utilizado dispositivo específico para essa função.

Compensação de Temperatura

A existência de compensação automática de temperatura ambiente não foi confirmada.

Essa característica não deve ser atribuída ao produto sem documentação técnica específica.

Aplicação em Motores

O JR28-25 pode ser utilizado na proteção de motores cuja corrente nominal esteja entre 5,5 e 8 A, desde que as demais características do sistema sejam compatíveis.

Devem ser analisados:

• corrente nominal;
• corrente de partida;
• regime de serviço;
• método de partida;
• tempo de aceleração;
• condições ambientais.

Aplicação em Bombas

Em bombas, o relé térmico pode auxiliar na proteção do motor contra determinadas condições de sobrecarga.

Não substitui proteções específicas contra:

• funcionamento a seco;
• problemas hidráulicos;
• falta de água;
• curto-circuito;
• falta ou sequência de fase.

Aplicação em Compressores

Em compressores devem ser avaliados:

• corrente nominal;
• corrente de partida;
• tempo de aceleração;
• número de partidas;
• regime de operação;
• característica de disparo.

Aplicação em Ventiladores e Exaustores

O relé pode integrar sistemas com motores de ventiladores e exaustores cuja corrente nominal esteja dentro da faixa de 5,5 a 8 A.

Problemas mecânicos podem aumentar a corrente e provocar a atuação da proteção.

Aplicação em Máquinas Industriais

Em máquinas industriais, o relé pode ser utilizado para:

• atuar sobre o contator;
• bloquear nova partida após sobrecarga;
• sinalizar uma condição de falha;
• fornecer informação ao circuito de comando;
• integrar a lógica de proteção do motor.

O relé térmico não deve ser considerado isoladamente como dispositivo de segurança funcional da máquina.

Instalação

Antes da instalação:

1. confirme a corrente nominal do motor;
2. verifique se está entre 5,5 e 8 A;
3. confirme a característica de disparo necessária;
4. confirme a compatibilidade com o contator;
5. dimensione a proteção contra curto-circuito;
6. desenergize a instalação;
7. instale o relé;
8. realize as conexões;
9. ajuste a corrente;
10. selecione o modo de rearme;
11. confira o aperto dos terminais;
12. teste o circuito.

Segurança

Antes de qualquer intervenção:

• desenergize completamente o circuito;
• confirme a ausência de tensão;
• realize bloqueio quando necessário;
• utilize ferramentas apropriadas;
• utilize EPIs adequados;
• aguarde o resfriamento do relé após eventual disparo.

Informações de Cadastro

• Marca: Kayama
• Modelo: JR28-25
• Referência: LR2-D13
• Faixa de corrente: 5,5 a 8 A
• Tipo: Relé térmico de sobrecarga
• Rearme: manual e automático
• Material: termoplástico
• Altura aproximada: 75 mm
• Largura aproximada: 45 mm
• Profundidade aproximada: 70 mm
• Peso aproximado: 200 g

Qualidade Kayama

O Relé Térmico de Sobrecarga Kayama JR28-25 LR2-D13 5,5–8 A integra a linha Kayama de componentes para comando e proteção de motores elétricos, oferecendo regulagem ajustável para aplicações profissionais compatíveis.
