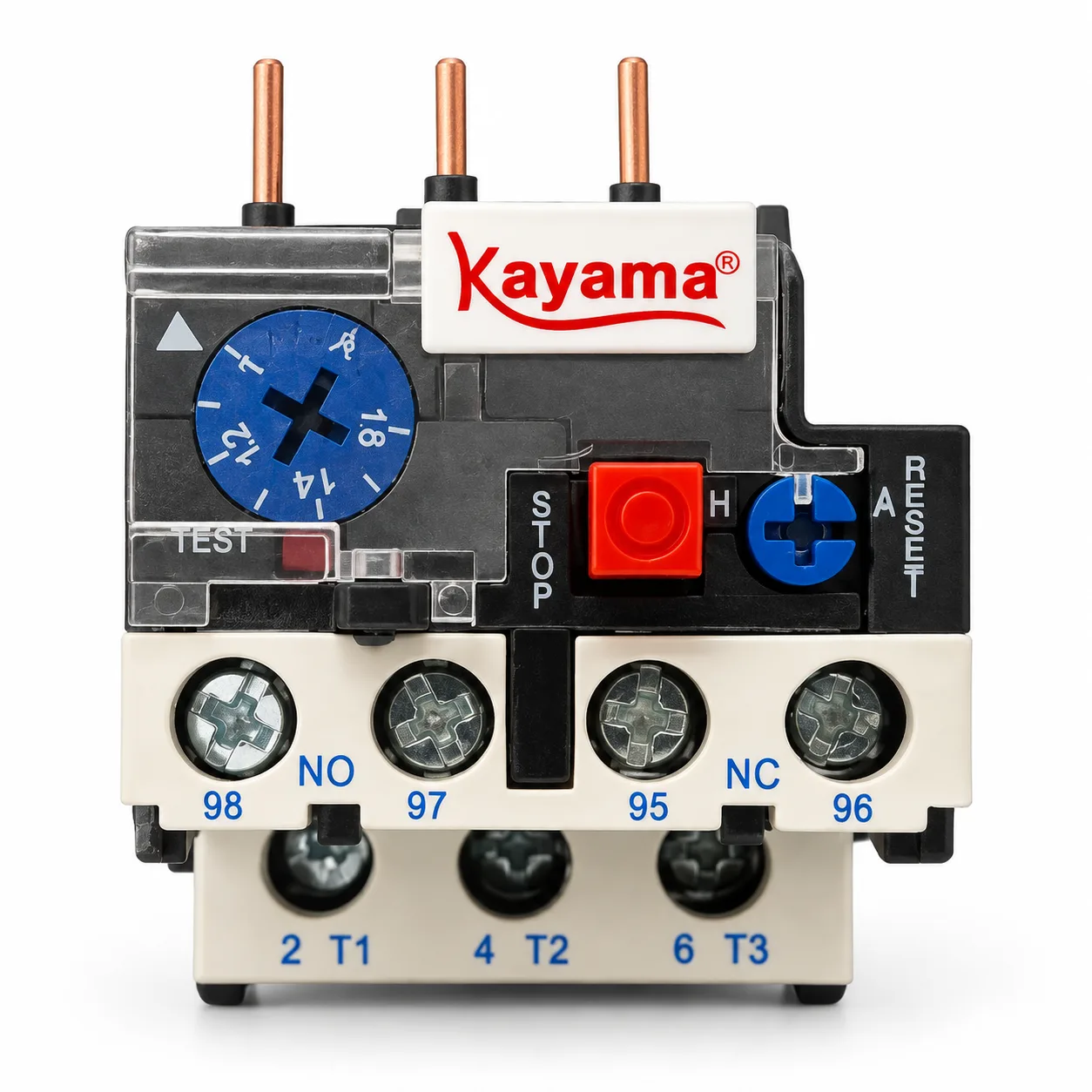

Relé Térmico de Sobrecarga JR28-25(LR2-D13)2,5-4A - KAYAMA

Descrição Técnica

O Relé Térmico de Sobrecarga Kayama JR28-25 (LR2-D13) é um dispositivo destinado à proteção de motores elétricos contra condições de sobrecarga prolongada.

O modelo possui faixa de ajuste informada de 2,5 a 4 A e deve ser regulado de acordo com a corrente nominal do motor, desde que essa corrente esteja dentro da faixa especificada.

O JR28-25 utiliza princípio térmico de atuação e deve ser integrado ao circuito de comando em conjunto com contator, proteção contra curto-circuito e demais componentes necessários à instalação.

Características Técnicas

• Marca: Kayama
• Modelo: JR28-25
• Referência: LR2-D13
• Tipo: Relé térmico de sobrecarga
• Faixa ajustável de corrente: 2,5 a 4 A
• Aplicação: proteção de motores contra sobrecarga prolongada
• Princípio de atuação: térmico
• Rearme: manual e automático
• Montagem informada: acoplável a contatores ou configuração para trilho DIN, conforme versão/acessório
• Material informado: termoplástico
• Altura aproximada: 75 mm
• Largura aproximada: 45 mm
• Profundidade aproximada: 70 mm
• Peso aproximado: 200 g

Proteção Contra Sobrecarga

O JR28-25 monitora indiretamente a corrente do motor por meio de seus elementos térmicos.

Quando a corrente permanece acima do valor ajustado durante um período suficiente para representar uma condição de sobrecarga, o relé atua e altera o estado de seus contatos auxiliares.

Esses contatos podem ser utilizados no circuito de comando para desenergizar a bobina do contator e provocar o desligamento do motor.

Princípio de Funcionamento

Relés térmicos utilizam elementos que respondem ao aquecimento provocado pela passagem da corrente elétrica.

Quando a corrente permanece dentro da condição prevista, o mecanismo continua armado.

Em uma situação de sobrecarga prolongada, o aumento de temperatura pode provocar o disparo do relé.

O tempo de atuação depende da intensidade da sobrecorrente e da curva característica do dispositivo.

Faixa de Ajuste de 2,5 a 4 A

O modelo possui faixa ajustável entre 2,5 e 4 A.

A seleção deve considerar principalmente a corrente nominal indicada na placa do motor.

Exemplos de enquadramento dentro da faixa:

• motor com corrente nominal de 2,5 A: pode estar dentro da faixa;
• motor com corrente nominal de 3,2 A: pode estar dentro da faixa;
• motor com corrente nominal de 3,8 A: pode estar dentro da faixa;
• motor com corrente acima de 4 A: requer avaliação de outra faixa de relé.

A seleção não deve ser realizada somente pela potência em CV ou kW.

Ajuste da Corrente

O ajuste deve considerar:

• corrente nominal do motor;
• regime de serviço;
• fator de serviço, quando aplicável;
• tipo de partida;
• temperatura ambiente;
• recomendação do fabricante do motor;
• classe de disparo do relé, quando confirmada.

Aumentar o ajuste apenas para evitar disparos não é uma prática adequada.

Caso o motor opere acima da corrente prevista, a causa deve ser investigada.

Proteção Contra Sobrecarga Prolongada

O JR28-25 é destinado principalmente a situações de sobrecarga persistente.

Entre possíveis causas estão:

• sobrecarga mecânica;
• travamento parcial;
• problemas em rolamentos;
• equipamento acionado acima da condição prevista;
• corrente persistentemente elevada;
• determinadas anomalias de alimentação.

A atuação do relé térmico não deve ser confundida com proteção instantânea contra curto-circuito.

Proteção Contra Curto-Circuito

O JR28-25 não substitui dispositivos de proteção contra curto-circuito.

O circuito deve possuir proteção específica, que pode incluir:

• disjuntor;
• fusíveis;
• disjuntor-motor;
• proteção contra curto-circuito coordenada.

Cada componente possui uma função específica dentro do sistema.

Classe de Disparo

A classe de disparo determina a velocidade de atuação do relé em determinadas condições de sobrecorrente.

Para este modelo, a documentação disponível menciona de forma genérica “padrão industrial”, mas isso não identifica tecnicamente uma classe específica.

Portanto, não devem ser atribuídas classes como:

• Classe 10A;
• Classe 10;
• Classe 20;
• Classe 30;

sem confirmação técnica específica.

Também devem ser confirmados, quando necessários:

• curva tempo × corrente;
• comportamento durante a partida;
• condições de ensaio;
• classe efetiva de disparo.

Curva Tempo × Corrente

O relé não atua sempre no mesmo intervalo para qualquer nível de sobrecorrente.

Em geral, uma sobrecorrente mais elevada pode produzir atuação mais rápida, conforme a curva térmica do dispositivo.

A curva oficial é importante para avaliar compatibilidade com:

• corrente de partida;
• tempo de aceleração;
• regime do motor;
• frequência de partidas.

Rearme Manual

No modo manual, após o disparo é necessária intervenção do operador antes da retomada da operação.

Antes do rearme recomenda-se verificar:

• motivo da sobrecarga;
• corrente do motor;
• condições mecânicas da máquina;
• ventilação do motor;
• rolamentos;
• estado da carga.

O rearme não deve ser utilizado apenas para restabelecer a operação sem investigar a causa.

Rearme Automático

O produto possui informação de possibilidade de rearme automático.

Esse modo exige atenção especial, pois em determinadas lógicas de comando o rearme pode permitir uma nova partida do motor.

Quando houver risco de partida inesperada, o projeto deve prever medidas como:

• rearme manual;
• circuitos de retenção;
• intertravamentos;
• relés de segurança;
• lógica de comando adequada.

Compensação de Temperatura

A existência de compensação de temperatura ambiente não foi confirmada nas informações disponíveis para o modelo.

Essa característica não deve ser atribuída ao produto sem documentação específica.

Sensibilidade à Falta de Fase

A existência de função dedicada de sensibilidade à falta de fase ou desequilíbrio não foi confirmada.

Quando a aplicação exigir supervisão específica de fases, deve ser utilizado dispositivo apropriado para essa finalidade.

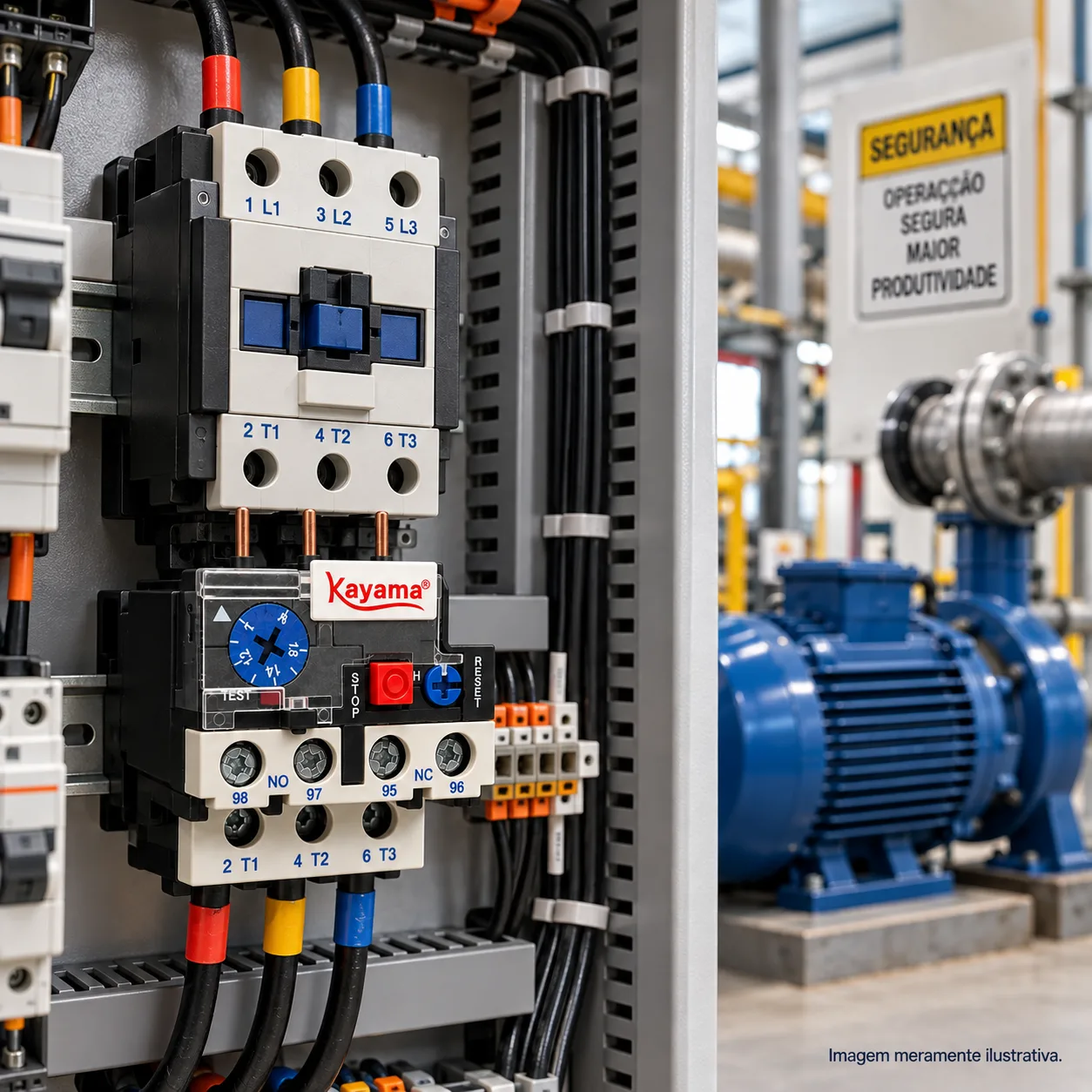

Utilização com Contator

O JR28-25 pode ser utilizado em conjunto com contatores compatíveis.

A compatibilidade deve considerar:

• geometria dos terminais;
• sistema de acoplamento;
• distância entre polos;
• frame do contator;
• sistema de fixação;
• corrente compatível.

A referência LR2-D13 não deve ser utilizada isoladamente como garantia de compatibilidade mecânica entre diferentes fabricantes.

Compatibilidade com Produtos Kayama e Outras Marcas

O JR28-25 pode ser utilizado com contatores Kayama ou de outros fabricantes somente quando houver compatibilidade em:

• dimensões;
• sistema de acoplamento;
• características elétricas;
• faixa de corrente;
• sistema de montagem.

Para produtos de outras marcas, recomenda-se validação dimensional e mecânica antes da instalação.

Montagem

A documentação associada ao produto informa possibilidade de:

• acoplamento a contator; ou
• configuração para trilho DIN, conforme versão ou acessório.

Deve ser confirmado se a montagem em trilho DIN ocorre:

• diretamente no relé;
• por meio de base;
• utilizando adaptador;
• apenas quando acoplado a determinado conjunto.

Dimensões

As dimensões aproximadas informadas para o produto são:

• Altura: 75 mm
• Largura: 45 mm
• Profundidade: 70 mm
• Peso: aproximadamente 200 g

Para projetos que exijam precisão dimensional, recomenda-se utilizar desenho técnico oficial.

Material do Invólucro

O invólucro é informado como fabricado em termoplástico.

Não foram confirmados:

• tipo específico do polímero;
• classe de inflamabilidade;
• resistência térmica;
• norma de ensaio;
• propriedades específicas de isolação.

Essas características não devem ser atribuídas sem documentação adicional.

Aplicação em Motores

O JR28-25 pode ser utilizado em motores cuja corrente nominal esteja dentro da faixa de 2,5 a 4 A, desde que a aplicação seja compatível com a característica de disparo do relé.

Devem ser avaliados:

• corrente nominal;
• tensão;
• corrente de partida;
• tempo de aceleração;
• regime de serviço;
• temperatura ambiente;
• tipo de partida.

Aplicação em Bombas

Em sistemas de bombeamento, o relé térmico pode contribuir para a proteção contra determinadas sobrecargas mecânicas e elétricas.

Ele não substitui dispositivos específicos para:

• funcionamento a seco;
• falta de água;
• problemas hidráulicos;
• curto-circuito;
• monitoramento dedicado de fases.

Aplicação em Compressores

Em compressores devem ser considerados:

• corrente nominal;
• corrente de partida;
• tempo de aceleração;
• número de partidas;
• condição de partida;
• classe de disparo.

Esses fatores influenciam a correta seleção do relé.

Aplicação em Ventiladores e Exaustores

O JR28-25 pode ser utilizado em motores de ventiladores e exaustores corretamente dimensionados.

Condições de sobrecarga podem estar associadas a:

• travamento mecânico;
• problemas em rolamentos;
• acúmulo de material;
• esforço mecânico excessivo;
• defeitos no motor.

Aplicação em Máquinas Industriais

Em máquinas industriais, o relé pode fazer parte da lógica utilizada para:

• desligar o contator;
• bloquear nova partida;
• gerar sinal de falha;
• informar um CLP;
• participar do circuito de comando.

Ele não deve ser considerado isoladamente como sistema completo de proteção da máquina.

Contatos Auxiliares

A configuração exata dos contatos auxiliares não foi confirmada para este modelo.

Devem ser confirmados antes da especificação final:

• quantidade de contatos;
• configuração;
• numeração dos terminais;
• corrente admissível;
• tensão admissível;
• categoria de utilização.

Instalação

Procedimento geral recomendado:

1. confirmar a corrente nominal do motor;
2. verificar se está entre 2,5 e 4 A;
3. confirmar a classe de disparo, quando necessária;
4. confirmar compatibilidade com o contator;
5. dimensionar a proteção contra curto-circuito;
6. desenergizar o sistema;
7. instalar ou acoplar corretamente o relé;
8. realizar as conexões conforme o projeto;
9. conectar o circuito auxiliar;
10. ajustar a corrente;
11. selecionar o modo de rearme;
12. verificar o aperto das conexões;
13. energizar o circuito;
14. medir a corrente real do motor;
15. realizar teste funcional.

Segurança

Antes de qualquer intervenção:

• desenergize o circuito;
• realize bloqueio quando aplicável;
• verifique a ausência de tensão;
• utilize ferramentas adequadas;
• utilize EPIs compatíveis;
• aguarde o resfriamento após eventual disparo térmico.

Informações de Cadastro

• Marca: Kayama
• Modelo: JR28-25
• Referência: LR2-D13
• Faixa de corrente: 2,5 a 4 A
• Tipo: Relé térmico de sobrecarga
• Rearme: manual e automático
• Material: termoplástico
• Altura aproximada: 75 mm
• Largura aproximada: 45 mm
• Profundidade aproximada: 70 mm
• Peso aproximado: 200 g

Qualidade Kayama

O Relé Térmico de Sobrecarga Kayama JR28-25 LR2-D13 2,5–4 A integra a linha Kayama de componentes destinados ao comando e proteção de motores elétricos, oferecendo faixa ajustável de corrente para aplicações profissionais compatíveis.
