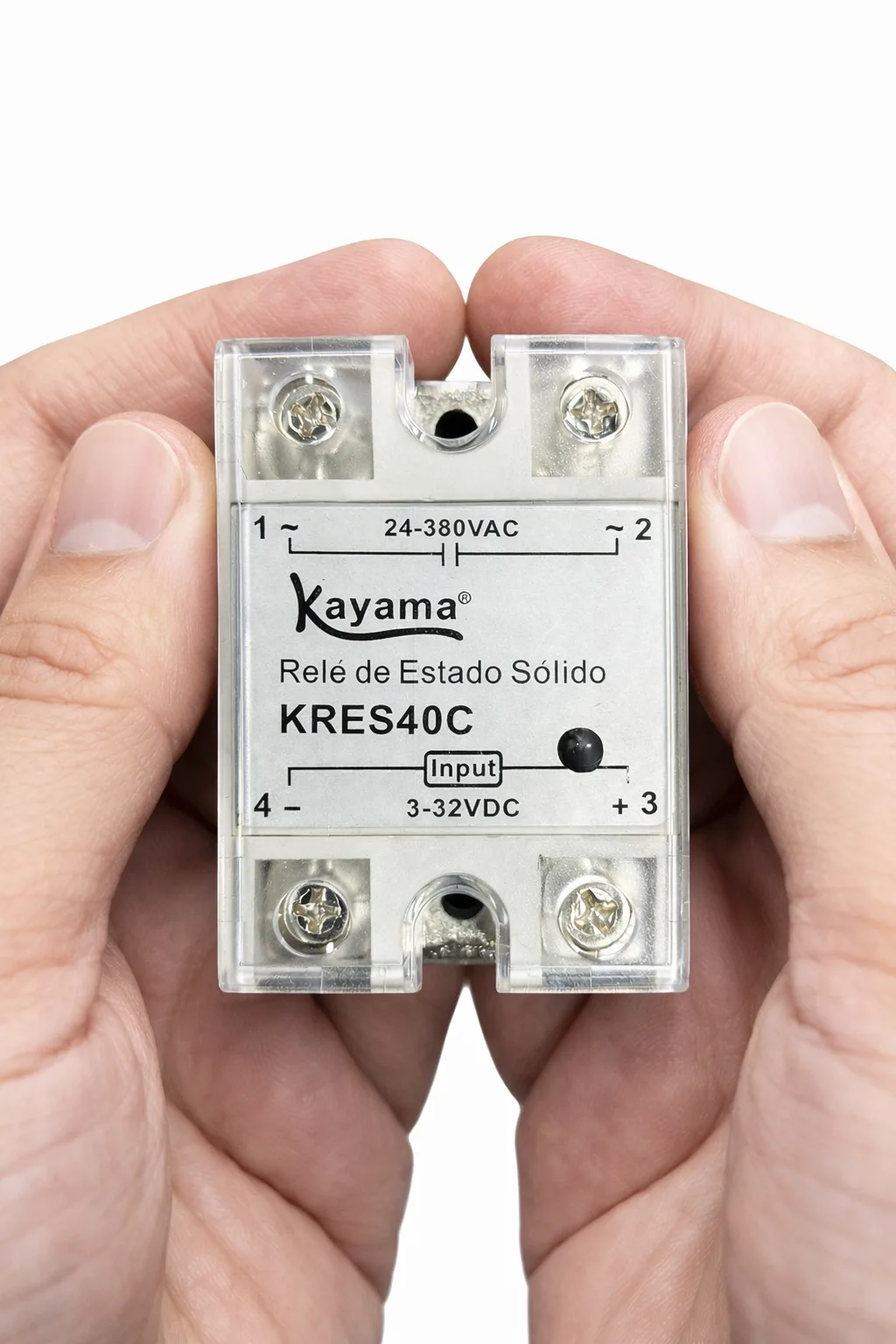

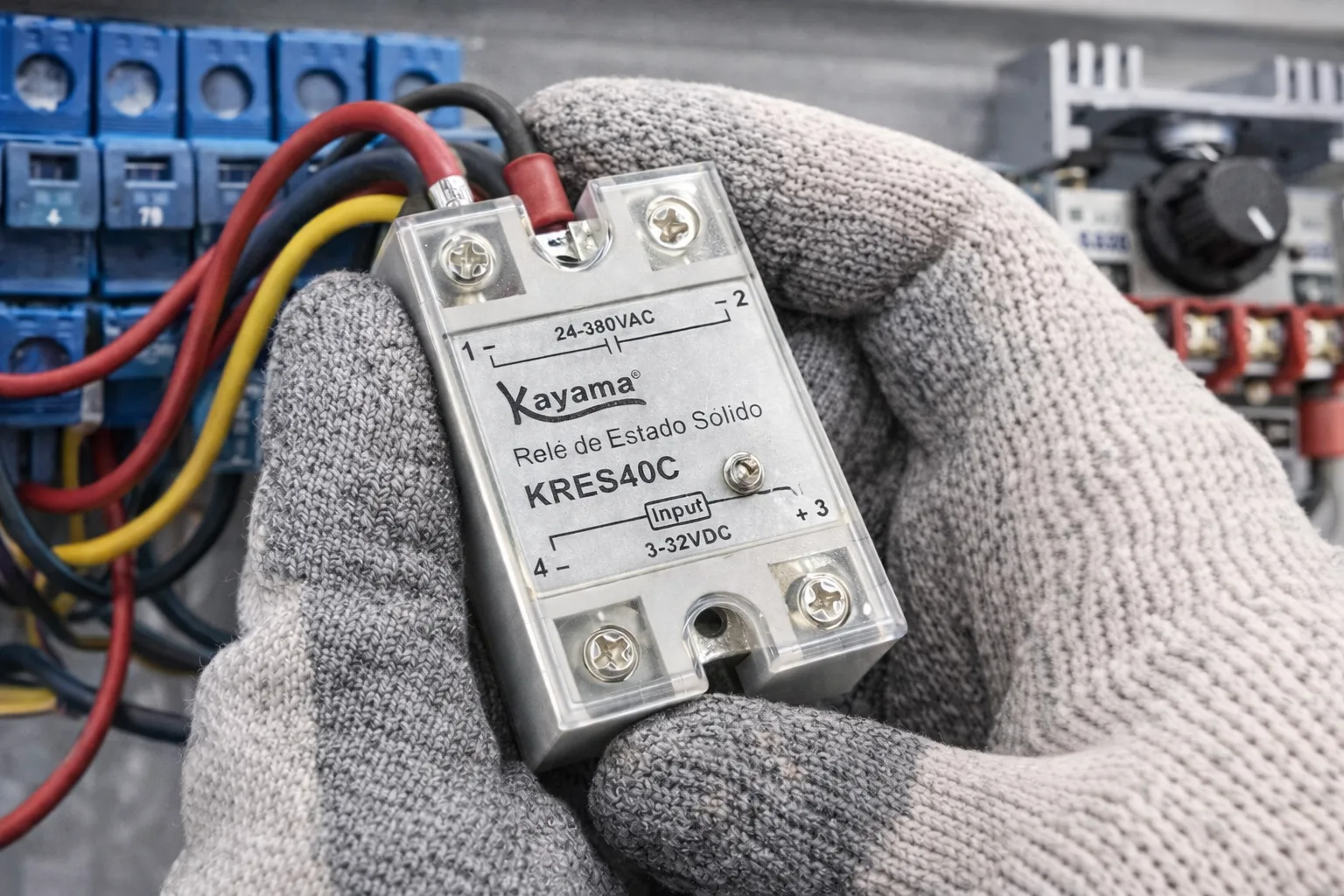

Relé de Estado Sólido 40A- KRES40C -Kayama

Descrição Técnica

O Relé de Estado Sólido SSR Kayama KRES40C é um dispositivo eletrônico desenvolvido para realizar o chaveamento de cargas em corrente alternada (CA) a partir de um sinal de comando em corrente contínua (CC).

O modelo possui entrada de comando de 3 a 32 Vcc, saída para cargas de 24 a 380 Vca e corrente nominal informada de até 40 A, permitindo sua integração a sistemas de comando, controle e automação que sejam eletricamente compatíveis com essas características.

Por utilizar componentes semicondutores no estágio de potência, o KRES40C realiza o chaveamento sem os contatos mecânicos convencionais encontrados em relés eletromecânicos.

Características Técnicas

• Marca: Kayama
• Modelo: KRES40C
• Tipo: Relé de Estado Sólido — SSR
• Entrada de comando: 3–32 Vcc
• Tipo de comando: Corrente contínua — CC
• Faixa de tensão da saída: 24–380 Vca
• Tipo de saída: Corrente alternada — CA
• Corrente nominal informada: até 40 A
• Isolação óptica interna: informada
• Indicador LED: informado
• Montagem: fixação em painel
• Tecnologia de chaveamento: estado sólido
• Finalidade: chaveamento eletrônico, comando e automação

Princípio de Funcionamento

O KRES40C utiliza componentes semicondutores para estabelecer ou interromper eletronicamente a condução de corrente no circuito de potência.

Quando um sinal compatível é aplicado à entrada de comando de 3–32 Vcc, o circuito interno realiza o acionamento do estágio de potência, permitindo o chaveamento de uma carga compatível conectada à saída de 24–380 Vca.

Por não depender de contatos mecânicos convencionais para o chaveamento da potência, o relé de estado sólido elimina o desgaste associado à abertura e ao fechamento físico desses contatos.

Entrada de Comando 3–32 Vcc

A entrada do KRES40C é informada para sinais em corrente contínua entre 3 e 32 Vcc.

Essa característica possibilita sua integração a diversos sistemas eletrônicos de controle, desde que sejam verificadas tanto a tensão quanto a capacidade de corrente disponível no circuito de comando.

A presença de uma tensão dentro da faixa especificada não deve ser considerada, isoladamente, garantia de compatibilidade com qualquer controlador. A interface elétrica utilizada deve ser corretamente avaliada antes da instalação.

Saída 24–380 Vca

A saída de potência é destinada ao chaveamento de cargas em corrente alternada entre 24 e 380 Vca.

Dessa forma:

• 3–32 Vcc: corresponde ao circuito de comando;
• 24–380 Vca: corresponde ao circuito de potência.

A faixa de entrada em corrente contínua não significa que a saída do produto seja destinada ao chaveamento de cargas em corrente contínua.

Corrente Nominal de 40 A

O modelo possui corrente nominal informada de até 40 A.

O valor nominal não deve ser considerado isoladamente para determinar a corrente efetivamente utilizável em qualquer instalação.

O dimensionamento deve considerar, entre outros fatores:

• tipo da carga;
• corrente em regime;
• corrente de partida ou de surto;
• temperatura ambiente;
• ventilação;
• dissipação térmica;
• frequência de chaveamento;
• ciclo de trabalho;
• método de montagem;
• margem de segurança definida pelo projeto.

Comportamento Térmico

Relés de estado sólido apresentam perdas elétricas no estágio semicondutor durante a condução de corrente, produzindo calor.

Por esse motivo, o dimensionamento térmico é fundamental, principalmente quando o equipamento opera com correntes elevadas.

Dependendo das condições reais de utilização, pode ser necessária a instalação sobre um dissipador térmico adequadamente dimensionado.

A escolha do sistema de dissipação deve considerar:

• corrente efetivamente conduzida;
• temperatura ambiente;
• ventilação disponível;
• ciclo de operação;
• condições de montagem;
• características térmicas do painel.

Isolação Óptica

O KRES40C possui isolação óptica interna informada.

Essa característica proporciona separação funcional entre o circuito eletrônico de comando e o estágio de potência.

Não deve ser atribuída uma tensão específica de isolamento sem documentação técnica que confirme esse valor.

Indicador LED

O produto possui indicador LED informado, recurso que auxilia na visualização do estado do circuito de comando.

O indicador não deve ser utilizado como único método para confirmar ausência de tensão ou condição segura para manutenção.

Antes de qualquer intervenção, o circuito deve ser desenergizado e sua condição elétrica verificada por procedimento apropriado.

Chaveamento Eletrônico

O chaveamento por semicondutores torna o relé de estado sólido adequado para sistemas que necessitam de acionamentos eletrônicos repetitivos.

Entretanto, a vida útil e o desempenho do conjunto dependem diretamente da correta seleção da carga, proteção elétrica e principalmente das condições térmicas de funcionamento.

Cargas Resistivas e Indutivas

O comportamento do SSR depende das características da carga conectada.

Cargas resistivas normalmente apresentam comportamento diferente de:

• motores;
• transformadores;
• solenoides;
• cargas capacitivas;
• fontes eletrônicas;
• outros equipamentos com elevada corrente de partida.

Para cargas com corrente de partida ou surto, o relé não deve ser dimensionado exclusivamente com base na corrente nominal de funcionamento da carga.

Corrente de Partida e Surto

Determinadas cargas podem demandar correntes instantâneas consideravelmente superiores à corrente nominal durante a energização.

A capacidade do relé para suportar esses eventos deve ser verificada com base nas especificações técnicas de corrente de surto disponíveis para o produto.

Na ausência dessa informação, não se deve assumir um valor de capacidade de surto.

Dissipador Térmico

Em aplicações com correntes mais elevadas, a utilização de dissipador pode ser necessária para manter o estágio de potência dentro de condições térmicas adequadas.

O dissipador não deve ser selecionado apenas com base na corrente nominal de 40 A do relé.

Seu dimensionamento precisa considerar as condições reais da instalação.

Proteção Contra Curto-Circuito

O KRES40C não substitui disjuntores, fusíveis ou outros dispositivos de proteção elétrica.

Um curto-circuito pode produzir uma corrente elevada em intervalo muito curto e causar danos ao componente semicondutor.

A proteção deve ser definida pelo responsável pelo projeto elétrico de acordo com as características da rede, carga e instalação.

Integração com Sistemas de Controle

A entrada de 3–32 Vcc permite considerar o KRES40C para integração com diferentes sistemas eletrônicos de comando.

Antes da ligação devem ser confirmados:

• tensão disponível na saída do controlador;
• corrente disponível no sinal de comando;
• características elétricas da entrada do SSR;
• lógica de funcionamento;
• isolamento necessário;
• características da carga comandada.

Quando necessário, deve ser utilizada uma interface eletrônica intermediária apropriada.

Montagem

O KRES40C possui fixação em painel.

A instalação deve proporcionar montagem mecânica adequada, facilidade de conexão, ventilação e condições para dissipação do calor produzido durante o funcionamento.

Quando utilizado com dissipador, a montagem deve assegurar adequada transferência térmica entre o relé e o sistema de dissipação.

Instalação

A instalação deve ser executada por profissional tecnicamente qualificado.

Antes da energização devem ser conferidos:

• modelo correto do produto;
• polaridade do circuito de comando quando aplicável;
• tensão de comando;
• tensão da carga;
• corrente da carga;
• natureza da carga;
• proteções elétricas;
• dissipação térmica;
• qualidade das conexões;
• isolamento e segurança do painel.

Segurança e Manutenção

Antes de realizar instalação, inspeção ou manutenção:

• desenergize o circuito;
• confirme a ausência de tensão;
• aguarde o resfriamento do relé e do dissipador quando necessário;
• não toque em terminais energizados;
• verifique periodicamente as conexões;
• mantenha as condições adequadas de ventilação.

O KRES40C não deve ser utilizado isoladamente como dispositivo de segurança funcional de máquinas ou processos.

Informações de Cadastro

• Marca: Kayama
• Modelo: KRES40C
• Corrente nominal: 40 A
• Entrada de comando: 3–32 Vcc
• Saída: 24–380 Vca
• GTIN/EAN: 7900370024558

Qualidade Kayama

O Relé de Estado Sólido KRES40C integra a linha Kayama de componentes para comando, controle e automação elétrica, oferecendo chaveamento eletrônico de cargas CA por meio de comando em corrente contínua.
