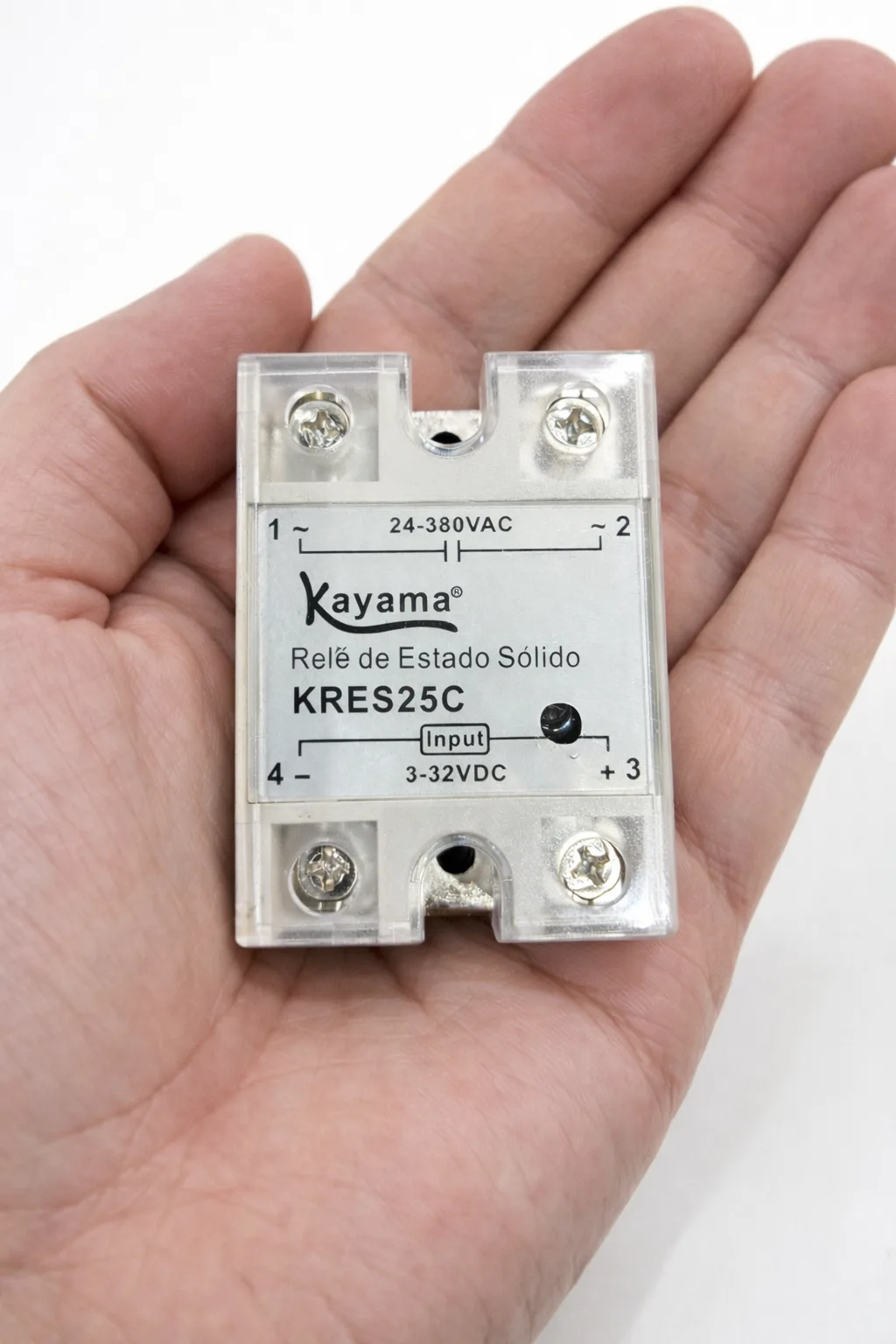

Relé de Estado Sólido 25A- KRES25C -Kayama

Descrição Técnica

O Relé de Estado Sólido Kayama KRES25C é um componente eletrônico destinado ao chaveamento de cargas em sistemas de comando, controle e automação, utilizando tecnologia de estado sólido em substituição ao sistema de contatos mecânicos empregado nos relés eletromecânicos convencionais.

O modelo KRES25C possui corrente nominal informada de 25 A e pode ser integrado a projetos elétricos e eletrônicos compatíveis, desde que sejam observadas as características da carga, do circuito de comando e as condições de instalação determinadas pelo projeto.

Características Técnicas

• Marca: Kayama
• Modelo: KRES25C
• Tipo: Relé de Estado Sólido — SSR
• Corrente nominal informada: 25 A
• Tecnologia de chaveamento: estado sólido
• Finalidade: comando, controle e automação de cargas elétricas compatíveis

Tecnologia de Estado Sólido

Diferentemente de um relé eletromecânico convencional, o KRES25C utiliza componentes semicondutores para estabelecer ou interromper eletronicamente a condução de corrente no circuito de saída.

Essa tecnologia elimina a necessidade de contatos mecânicos responsáveis pelo chaveamento da carga.

A ausência desses contatos torna o relé de estado sólido adequado para aplicações que necessitam de operações frequentes de chaveamento, desde que todas as condições elétricas e térmicas do projeto sejam respeitadas.

Funcionamento

O relé de estado sólido trabalha como uma interface eletrônica entre o circuito de controle e a carga.

Quando recebe um sinal de comando compatível com suas especificações, o circuito eletrônico interno realiza o chaveamento da saída.

Antes da instalação definitiva, devem ser confirmadas as características elétricas de entrada e saída indicadas no próprio produto ou em sua documentação técnica.

Corrente Nominal

A corrente nominal informada para o KRES25C é de 25 A.

Esse valor não deve ser interpretado isoladamente como corrente garantida para qualquer condição de instalação.

O dimensionamento de um relé de estado sólido deve considerar fatores como:

• tipo de carga;
• corrente nominal da carga;
• corrente de partida;
• frequência de chaveamento;
• temperatura ambiente;
• ventilação do painel;
• dissipação térmica;
• condições de montagem;
• margem de segurança definida pelo projeto.

Comportamento Térmico

Relés de estado sólido utilizam semicondutores no circuito de potência e, durante a condução de corrente, podem gerar calor.

Por esse motivo, o dimensionamento térmico é uma parte importante da instalação.

Dependendo da corrente efetivamente conduzida e das condições do painel, pode ser necessário empregar recursos apropriados para dissipação térmica.

A necessidade e o dimensionamento desses recursos devem ser determinados de acordo com as condições reais da instalação e a documentação técnica aplicável ao equipamento.

Tipo de Carga

Antes da utilização do KRES25C, deve ser verificado o comportamento elétrico da carga a ser comandada.

Cargas resistivas, indutivas, capacitivas e eletrônicas podem apresentar características diferentes durante o acionamento.

Especial atenção deve ser dada às cargas que apresentam elevada corrente de partida, pois a corrente instantânea pode ser significativamente superior à corrente observada durante o funcionamento normal.

Integração com Sistemas de Automação

O Relé de Estado Sólido KRES25C pode fazer parte de circuitos de comando e automação quando houver compatibilidade elétrica entre o sistema de controle, a entrada do relé e a carga conectada à saída.

Pode ser considerado em projetos que utilizem:

• controladores;
• sistemas eletrônicos de comando;
• painéis de automação;
• circuitos temporizados;
• sistemas de controle de processos;
• outras interfaces compatíveis.

As características elétricas específicas da entrada de comando devem ser confirmadas antes da conexão.

Instalação

A instalação deve ser realizada por profissional qualificado, respeitando o projeto elétrico e as normas técnicas aplicáveis.

Antes da energização, devem ser conferidos:

• identificação correta do modelo;
• corrente da carga;
• características elétricas da carga;
• sinal utilizado no circuito de comando;
• dispositivos de proteção;
• condições de ventilação;
• dissipação térmica;
• aperto e qualidade das conexões;
• isolamento do circuito.

Proteção do Circuito

O relé de estado sólido deve fazer parte de um sistema elétrico corretamente dimensionado e protegido.

Os dispositivos de proteção necessários devem ser escolhidos de acordo com as características da instalação, da alimentação e da carga.

O KRES25C não deve ser utilizado como substituto de dispositivos específicos de proteção elétrica ou de segurança exigidos pelo projeto.

Segurança e Manutenção

Antes de realizar intervenções no circuito:

• desenergize a instalação;
• confirme a ausência de tensão;
• aguarde o resfriamento dos componentes quando aplicável;
• verifique periodicamente conexões e condições térmicas;
• mantenha ventilação adequada no painel.

A instalação, inspeção e manutenção devem ser realizadas por profissional tecnicamente qualificado.

Informações de Cadastro

• Marca: Kayama
• Modelo: KRES25C
• Corrente nominal: 25 A
• GTIN/EAN: 7900370024541

Qualidade Kayama

O Relé de Estado Sólido Kayama KRES25C integra a linha de componentes Kayama destinada a aplicações profissionais de comando, controle e automação elétrica.
