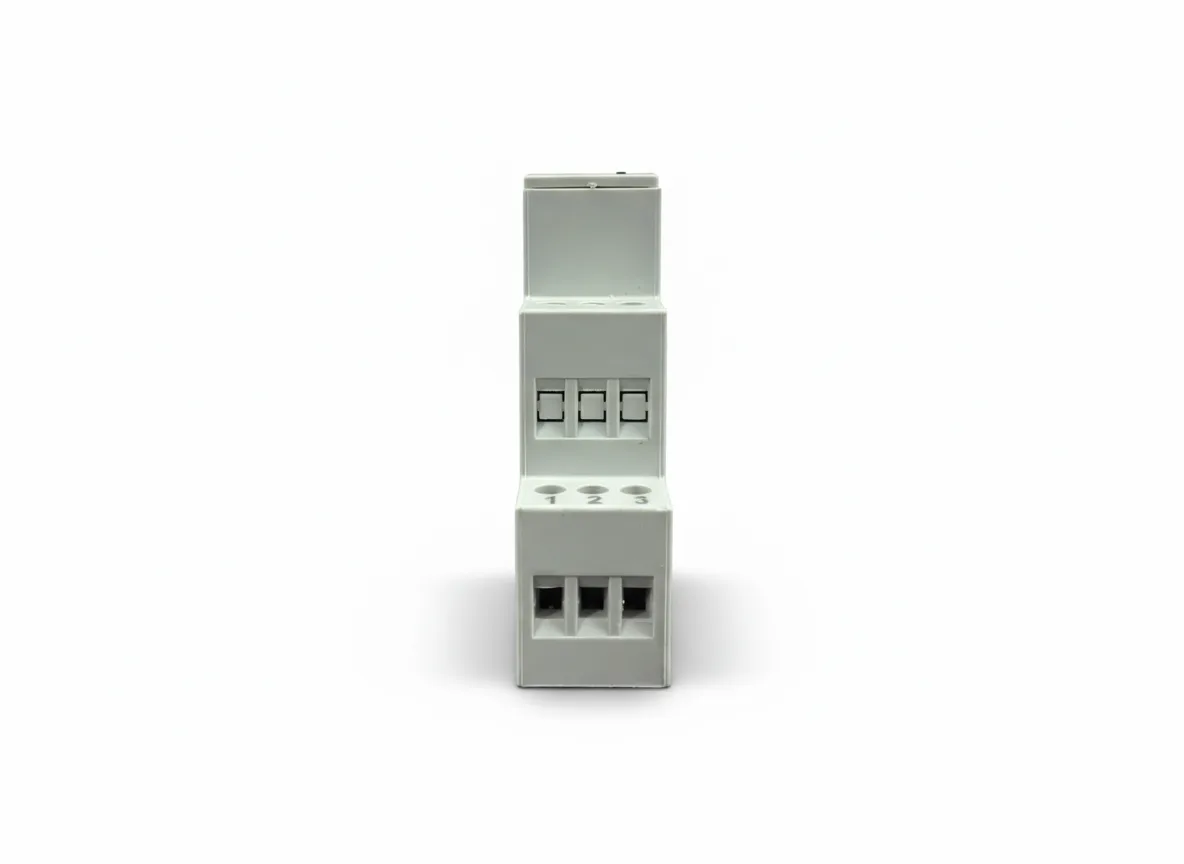

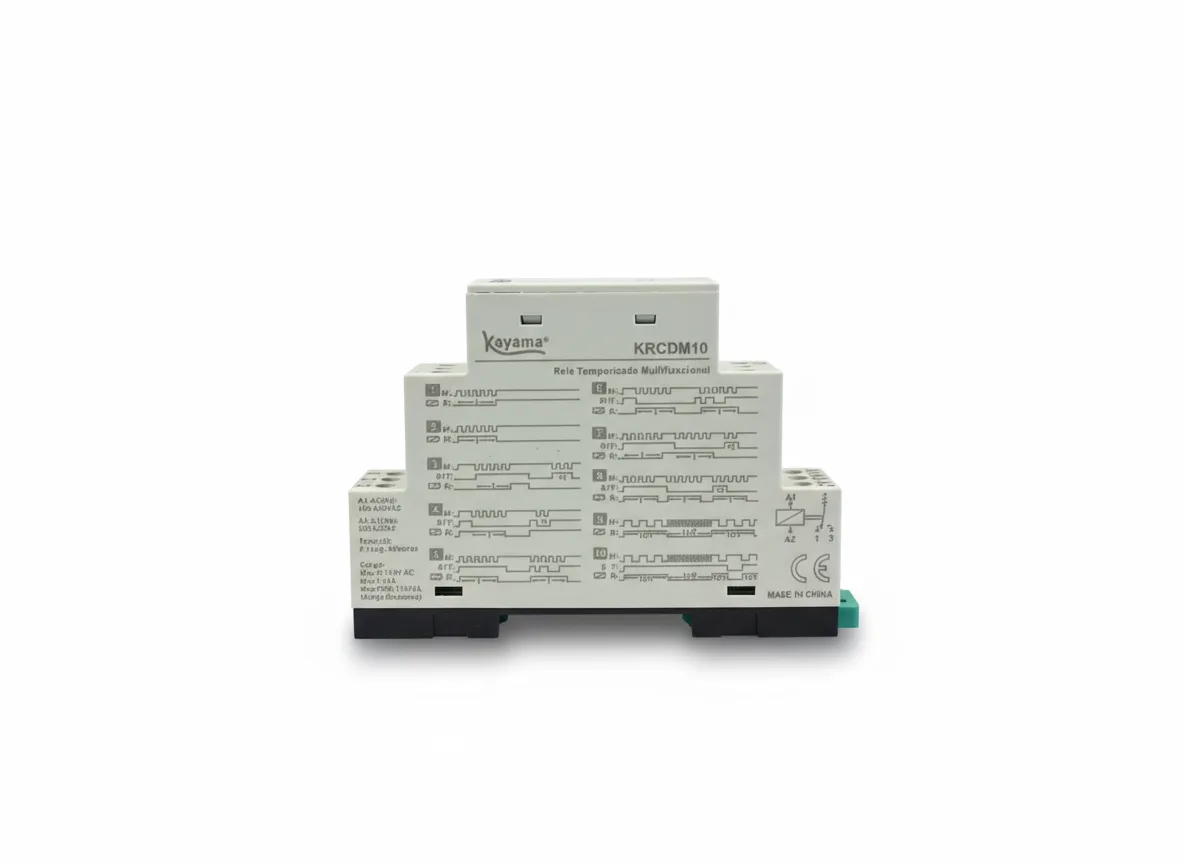

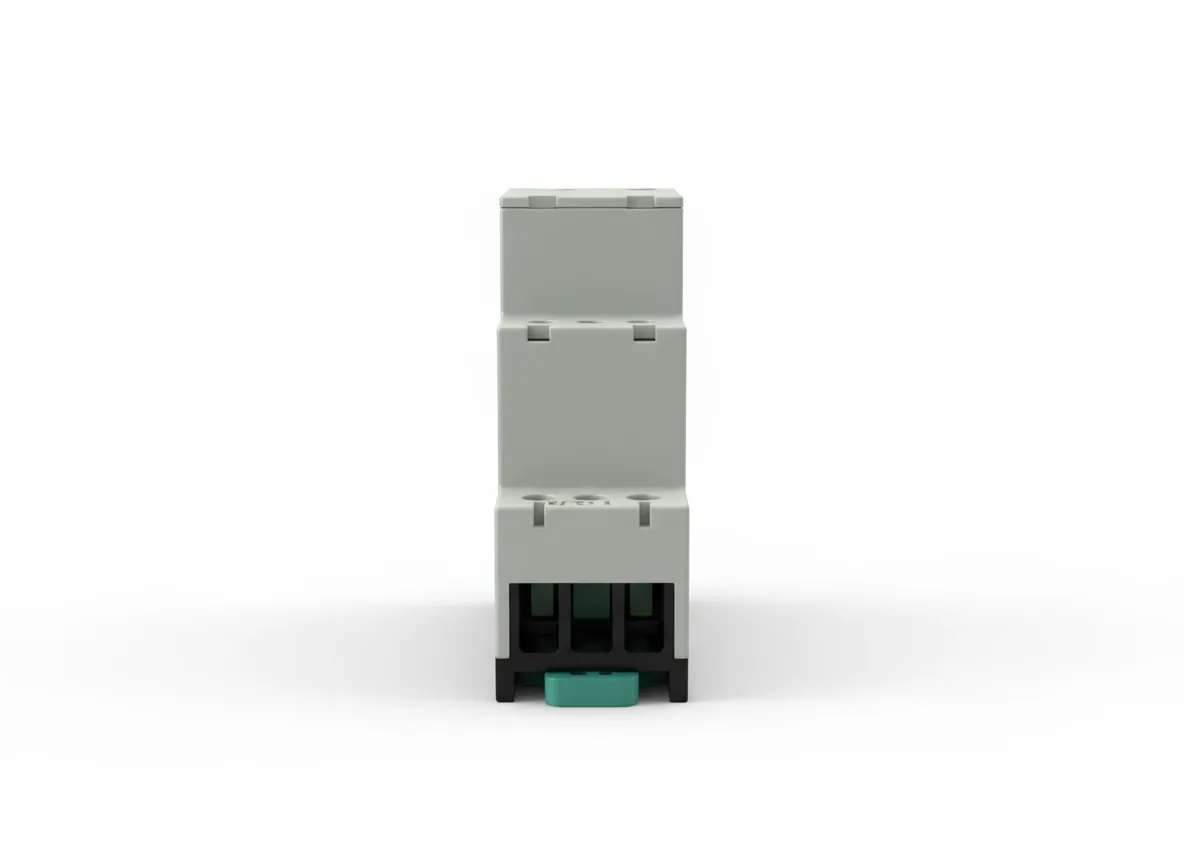

Relé cíclico duplo multifuncional - KRCDM10 - 220V 50/60 HZ - Kayama

Descrição Técnica

O Relé Cíclico Duplo Multifuncional Kayama KRCDM10 é um dispositivo eletrônico desenvolvido para temporização, comando e automação de processos elétricos repetitivos em painéis e sistemas de controle.

Com alimentação em 220 Vca 50/60 Hz, o KRCDM10 reúne diferentes funções de temporização em um único equipamento, permitindo implementar retardos, intervalos, pulsos e operações cíclicas de acordo com o modo selecionado.

O modelo possui 10 modos de operação e configuração de 2 canais, oferecendo flexibilidade para diferentes necessidades de controle temporizado em instalações industriais, comerciais, prediais, agrícolas e outras aplicações técnicas compatíveis.

Características Técnicas

• Marca: Kayama
• Modelo: KRCDM10
• Tipo: Relé cíclico duplo multifuncional
• Tensão de alimentação: 220 Vca
• Frequência: 50/60 Hz
• Número de canais: 2
• Número de modos: 10
• Corrente informada: até 10 A
• Precisão informada: ±2%
• Faixa geral de temporização: segundos até horas, conforme configuração
• Montagem: trilho DIN
• Temperatura de operação informada: -10 °C a +55 °C
• Finalidade: temporização e automação de circuitos de comando

Funcionamento

O KRCDM10 permite executar diferentes funções temporizadas utilizando um único dispositivo, reduzindo a necessidade de empregar relés distintos para cada lógica básica de temporização.

Dependendo do modo selecionado, pode realizar retardos de acionamento, intervalos temporizados, ciclos repetitivos, pulsos e outras sequências de comando.

A configuração efetiva de cada função deve respeitar o diagrama funcional e as instruções específicas do equipamento.

10 Modos de Operação

A — Retardo na Energização

Após a aplicação do comando ou da alimentação correspondente, inicia-se a temporização e a saída muda de estado após o período configurado.

Pode ser utilizada em sequenciamento de partidas e comandos que necessitam de atraso antes do acionamento.

B — Intervalo

Permite manter a saída acionada durante determinado intervalo de tempo após o evento de disparo previsto no circuito.

C — Cíclico com Início OFF

O ciclo começa com a saída desligada. Após o primeiro período configurado, ocorre a mudança de estado e inicia-se a sequência cíclica correspondente.

D — Cíclico com Início ON

O ciclo inicia com a saída acionada, alternando posteriormente os estados conforme os tempos programados.

E — Retardo no Desligamento

Permite manter a saída acionada durante determinado período após a retirada do sinal de comando, conforme a configuração elétrica utilizada.

F — Pulso na Subida

Destinado à geração de um pulso temporizado quando ocorre a transição de ativação do comando.

G — Pulso na Descida

Destinado à geração de um pulso associado à retirada ou à transição de desligamento do sinal de comando.

H — Atraso em Pulso ON/OFF

Permite realizar operação temporizada envolvendo os estados ligado e desligado, conforme a lógica selecionada.

I — Relé de Impulso

Função destinada à mudança de estado da saída mediante impulsos sucessivos de comando, conforme o funcionamento definido para o equipamento.

J — Pulso na Saída

Permite gerar uma saída temporizada em forma de pulso, de acordo com a condição de disparo e o tempo configurado.

Relé Cíclico Duplo

A configuração cíclica dupla permite trabalhar com dois canais, ampliando as possibilidades de criação de sequências temporizadas.

A forma exata de operação entre os canais, contatos ou tempos disponíveis deve ser verificada no diagrama funcional correspondente ao modelo antes da implantação definitiva do circuito.

Precisão

A precisão informada para o KRCDM10 é de ±2%.

Em aplicações onde o tempo de atuação seja crítico, devem ser consideradas também as condições elétricas e ambientais da instalação.

Faixa de Temporização

O equipamento trabalha com uma faixa geral de temporização que abrange segundos até horas, de acordo com a função e a configuração selecionadas.

Os limites específicos de cada escala devem ser confirmados diretamente na identificação e nas instruções técnicas do equipamento.

Corrente

A corrente informada para o produto é de até 10 A.

A corrente admissível em uma aplicação específica depende também da natureza da carga comandada. Cargas resistivas, indutivas, eletrônicas e cargas com elevada corrente de partida apresentam comportamentos diferentes.

Quando necessário, o KRCDM10 pode ser utilizado no circuito de comando associado a um contator ou relé intermediário corretamente dimensionado.

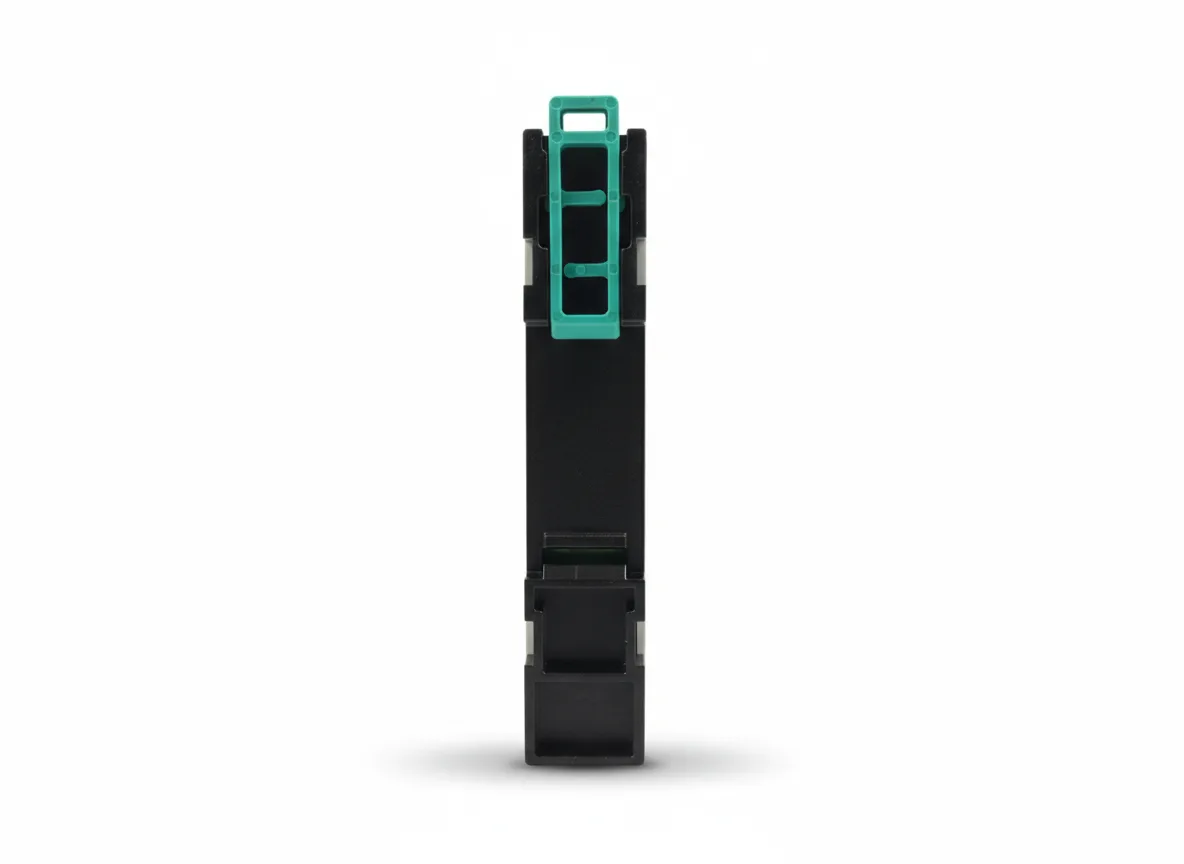

Montagem em Trilho DIN

O KRCDM10 possui montagem informada em trilho DIN, facilitando sua integração a quadros e painéis de comando junto aos demais componentes elétricos e dispositivos de automação.

Temperatura de Operação

A faixa de temperatura de operação informada é de -10 °C a +55 °C.

O equipamento deve ser instalado em ambiente compatível com essa faixa e com condições adequadas de ventilação, proteção e montagem.

Instalação e Segurança

A instalação deve ser realizada por profissional qualificado e de acordo com o projeto elétrico e as normas técnicas aplicáveis.

Antes da energização, devem ser verificados:

• tensão de alimentação;
• frequência da rede;
• características da carga;
• corrente do circuito;
• dispositivos de proteção;
• conexões elétricas;
• configuração da função selecionada;
• sequência de funcionamento.

Em aplicações com motores, bombas e outras cargas de potência, o relé temporizador deve fazer parte da lógica de comando, sem substituir contatores, dispositivos de proteção contra sobrecorrente, proteção térmica ou outros componentes exigidos pelo projeto.

Qualidade Kayama

O Relé Cíclico Duplo Multifuncional KRCDM10 integra a linha Kayama de componentes para comando, controle e automação elétrica, oferecendo diversas funções de temporização reunidas em um único equipamento.
