Contator Tripolar duplo CJX2-5011B - 220V- 50/60 HZ - com intertravamento - KAYAMA

A configuração com dois contatores tripolares de 50 A, contatos auxiliares 1NA + 1NF, bobinas de 220 Vca – 50/60 Hz e sistema de intertravamento proporciona uma solução integrada para circuitos de comando reversor, desde que corretamente dimensionada e instalada conforme o projeto elétrico.

O Conjunto CJX2-5011B com Intertravamento é um produto exclusivo Kayama, desenvolvido para reversão de motores trifásicos e integração em sistemas profissionais de comando e automação elétrica.

PRODUTO KAYAMA

• Marca: Kayama
• Modelo: CJX2-5011B
• Aplicação principal: Conjunto reversor para motores trifásicos

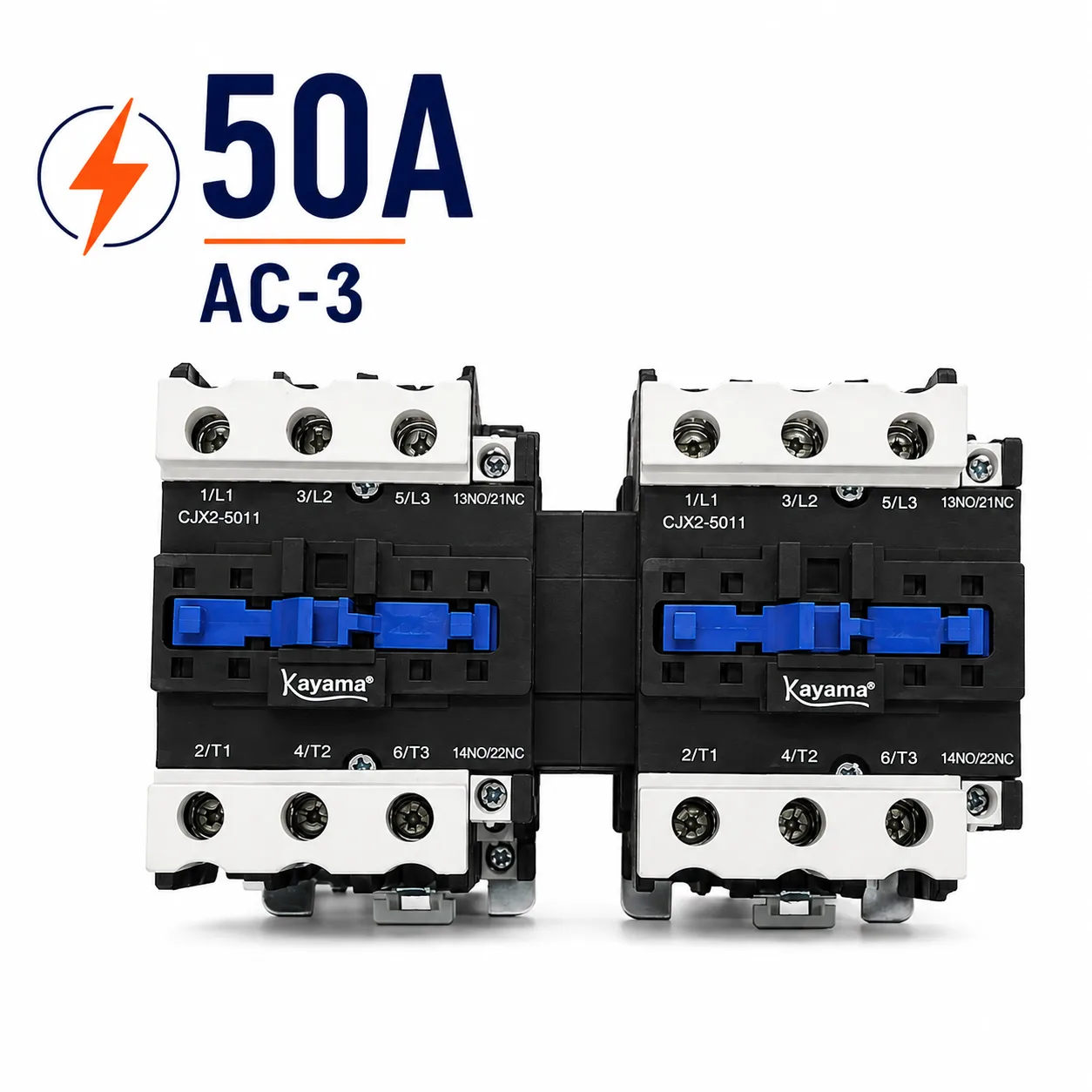

• Corrente: 50 A – AC-3 por contator
• Bobina: 220 Vca
• Frequência: 50/60 Hz
• Configuração: 2 contatores tripolares
• Contatos auxiliares: 1NA + 1NF por unidade
• NCM: 8536.49.00
• GTIN: 7900370001115

IDENTIFICAÇÃO DO PRODUTO

A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas técnicas aplicáveis.

Antes da energização, devem ser verificadas as conexões dos circuitos de potência e comando, a sequência de fases, a atuação dos contatos auxiliares e o correto funcionamento do intertravamento.

O sistema de intertravamento não substitui os dispositivos de proteção previstos no projeto elétrico, como proteção contra curto-circuito e sobrecarga.

O conjunto deve ser dimensionado conforme a corrente nominal do motor, categoria de utilização, tensão do circuito, regime de serviço, características de partida e frequência de manobras.

A utilização em circuitos reversores exige ligação adequada dos contatores, incluindo a correta inversão da sequência de fases e implementação do sistema de intertravamento.

INSTALAÇÃO

A identificação CJX2 não deve ser utilizada isoladamente como garantia de compatibilidade entre equipamentos de diferentes fabricantes. Devem ser verificadas as características específicas do conjunto e do equipamento em que será instalado.

Sua utilização deve considerar a correspondência entre modelo dos contatores, corrente da carga, tensão do circuito de comando, categoria de utilização, regime de serviço e características do motor ou equipamento controlado.

O conjunto foi desenvolvido com dois contatores CJX2-5011B associados a um sistema de intertravamento para aplicações reversoras.

COMPATIBILIDADE E CONFIGURAÇÃO

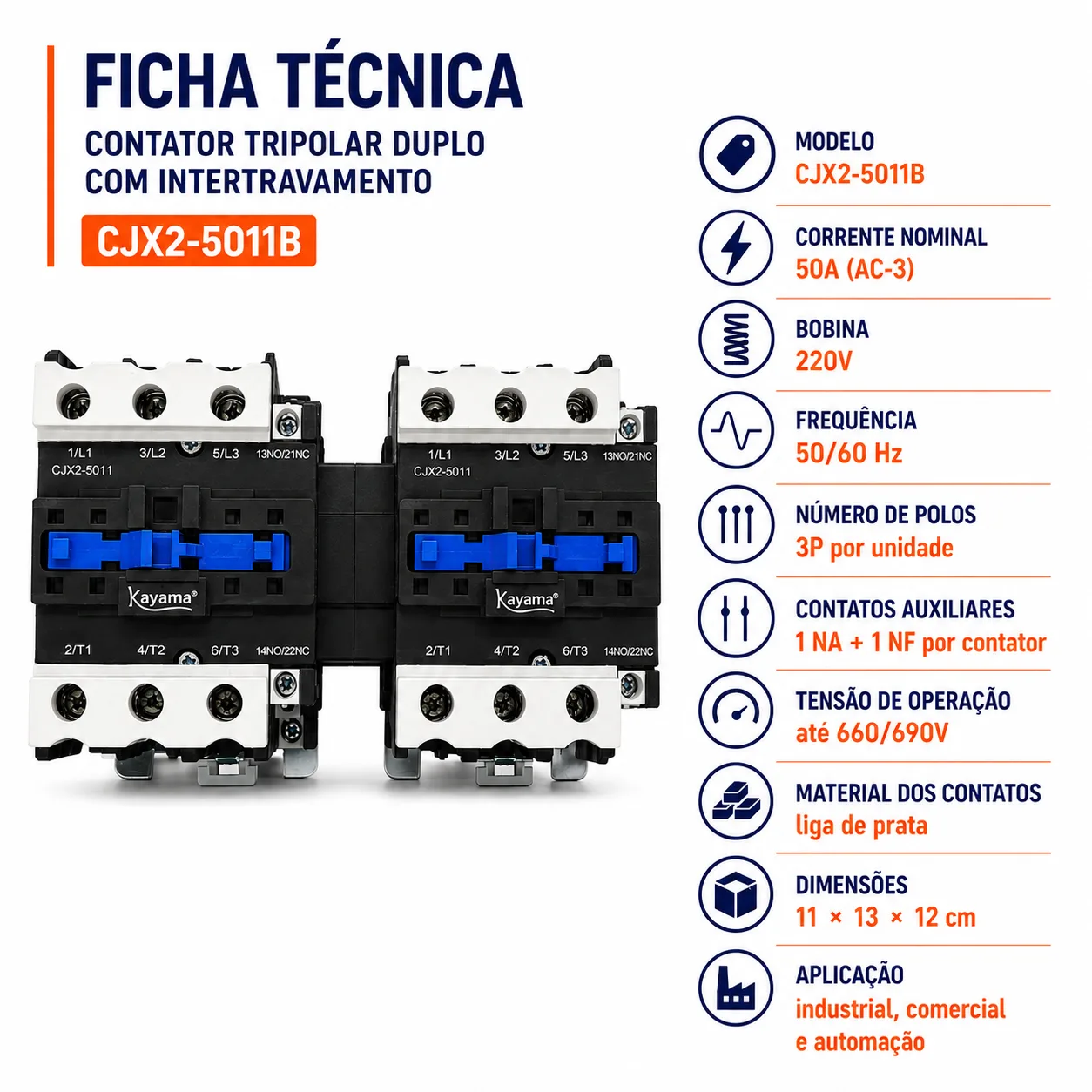

• Marca: Kayama
• Modelo: CJX2-5011B
• Quantidade: 2 contatores
• Tipo: Conjunto reversor com intertravamento
• Corrente nominal: 50 A – AC-3 por contator
• Polos: 3P por unidade
• Contatos auxiliares: 1NA + 1NF por unidade
• Bobina: 220 Vca
• Frequência: 50/60 Hz
• Intertravamento: Mecânico/elétrico, conforme configuração do conjunto
• NCM: 8536.49.00
• GTIN: 7900370001115

ESPECIFICAÇÕES

Essa configuração permite utilizar os contatos auxiliares em diferentes funções do circuito de comando, como retenção, sinalização, bloqueio, intertravamento e confirmação do estado do contator, conforme a arquitetura elétrica adotada.

Cada contator do conjunto dispõe de 1 contato normalmente aberto (1NA) e 1 contato normalmente fechado (1NF).

CONTATOS AUXILIARES

Quando o conjunto possui intertravamento mecânico associado ao elétrico, os dois sistemas atuam de forma complementar para reduzir a possibilidade de acionamentos simultâneos indevidos.

Os contatos auxiliares 1NA + 1NF de cada unidade também podem ser empregados na lógica de intertravamento elétrico, sinalização e confirmação de estado do circuito.

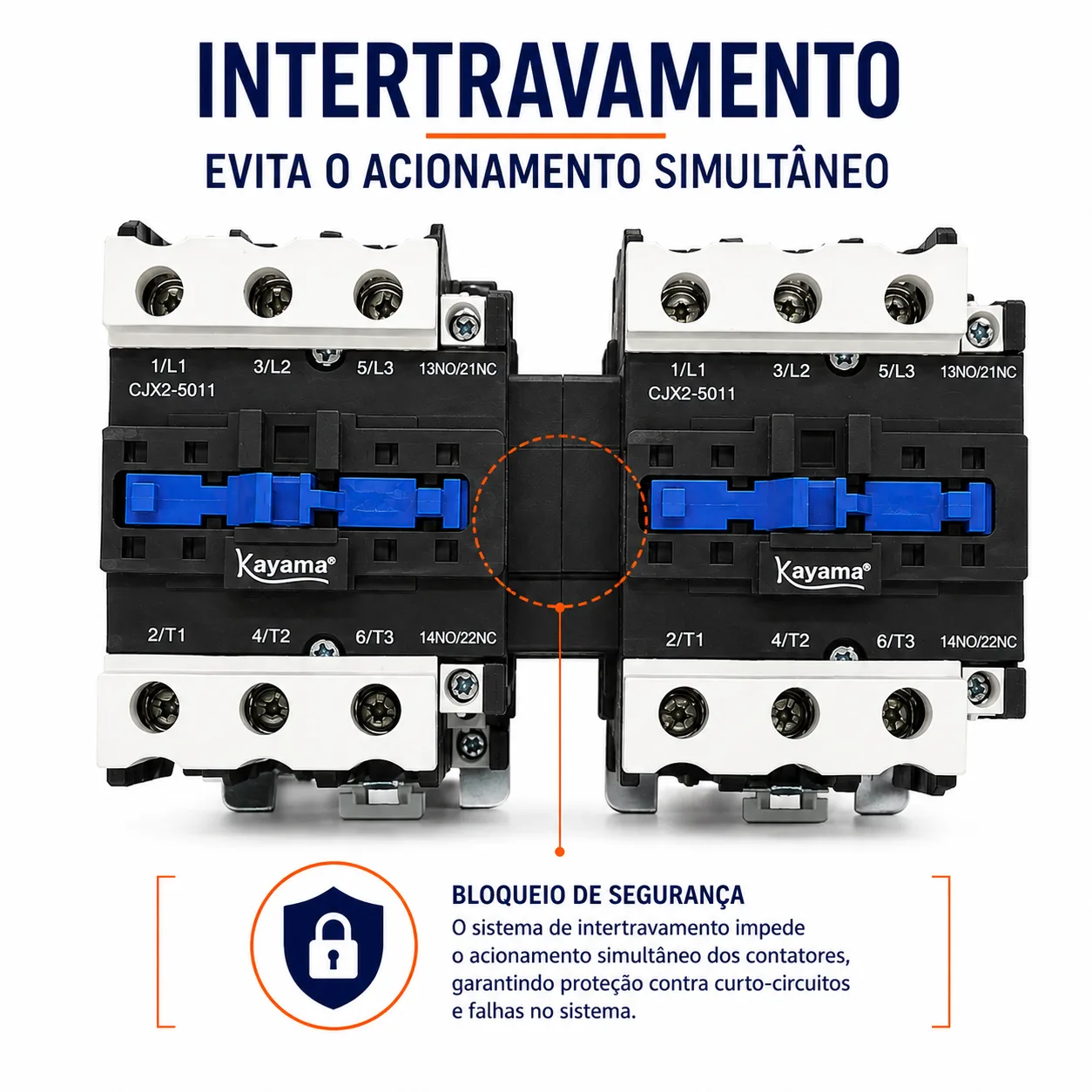

O sistema de intertravamento atua para impedir o fechamento simultâneo dos dois contatores, condição fundamental para o funcionamento adequado do circuito reversor.

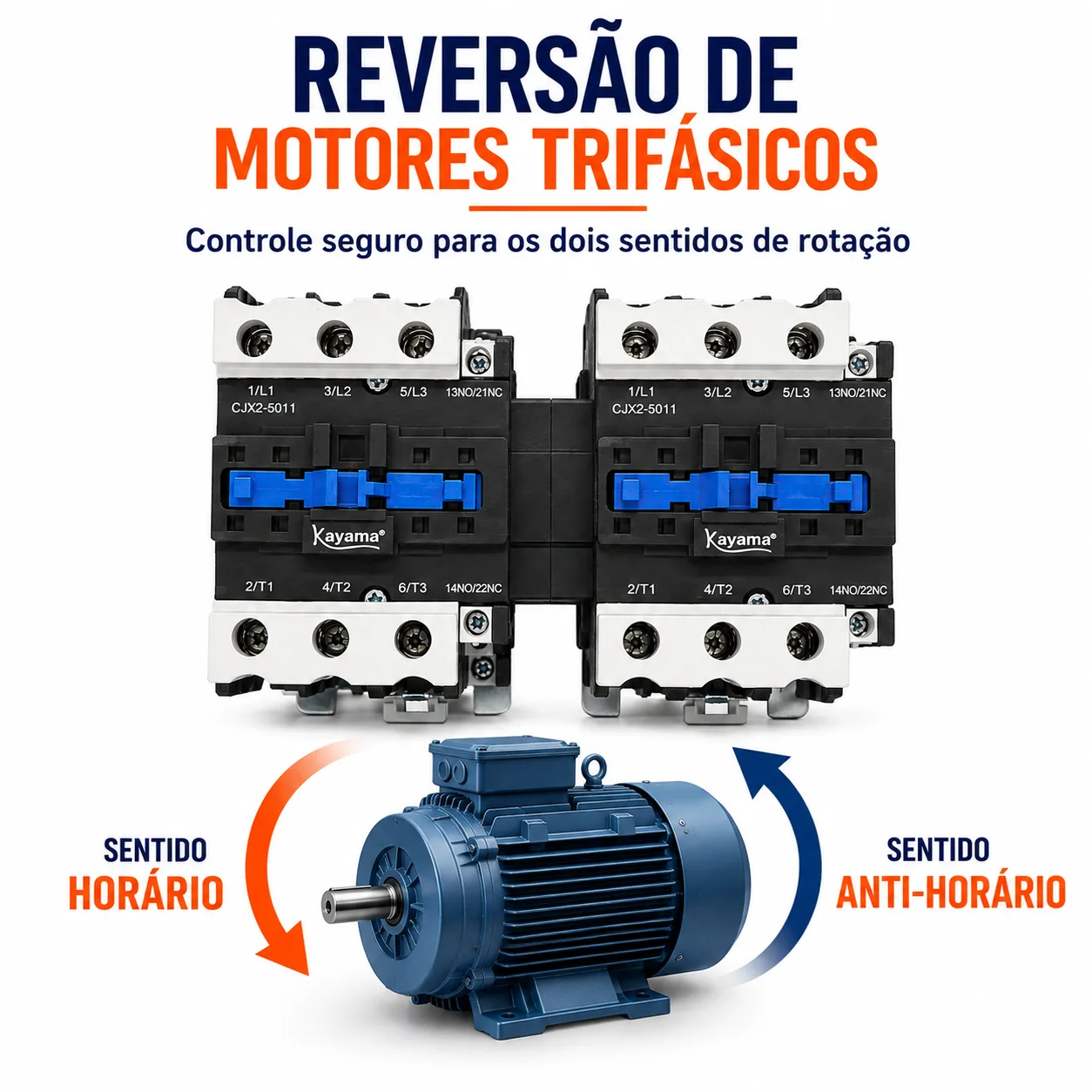

Em uma aplicação reversora, um dos contatores realiza o acionamento correspondente a um sentido de rotação do motor, enquanto o segundo realiza o acionamento no sentido oposto por meio da alteração apropriada da sequência de fases.

FUNCIONAMENTO DO INTERTRAVAMENTO

• Modelo dos contatores: CJX2-5011B
• Configuração: Conjunto duplo
• Quantidade de contatores: 2 unidades
• Tipo: Contatores tripolares
• Polos principais: 3P por unidade
• Contatos auxiliares: 1NA + 1NF por unidade
• Corrente nominal informada: 50 A em categoria AC-3
• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Sistema de intertravamento: Integrado ao conjunto, conforme configuração
• Aplicação principal: Circuitos reversores de motores trifásicos
• NCM: 8536.49.00
• GTIN: 7900370001115

CARACTERÍSTICAS TÉCNICAS

Produto exclusivo Kayama, destinado a aplicações profissionais de comando e automação elétrica.

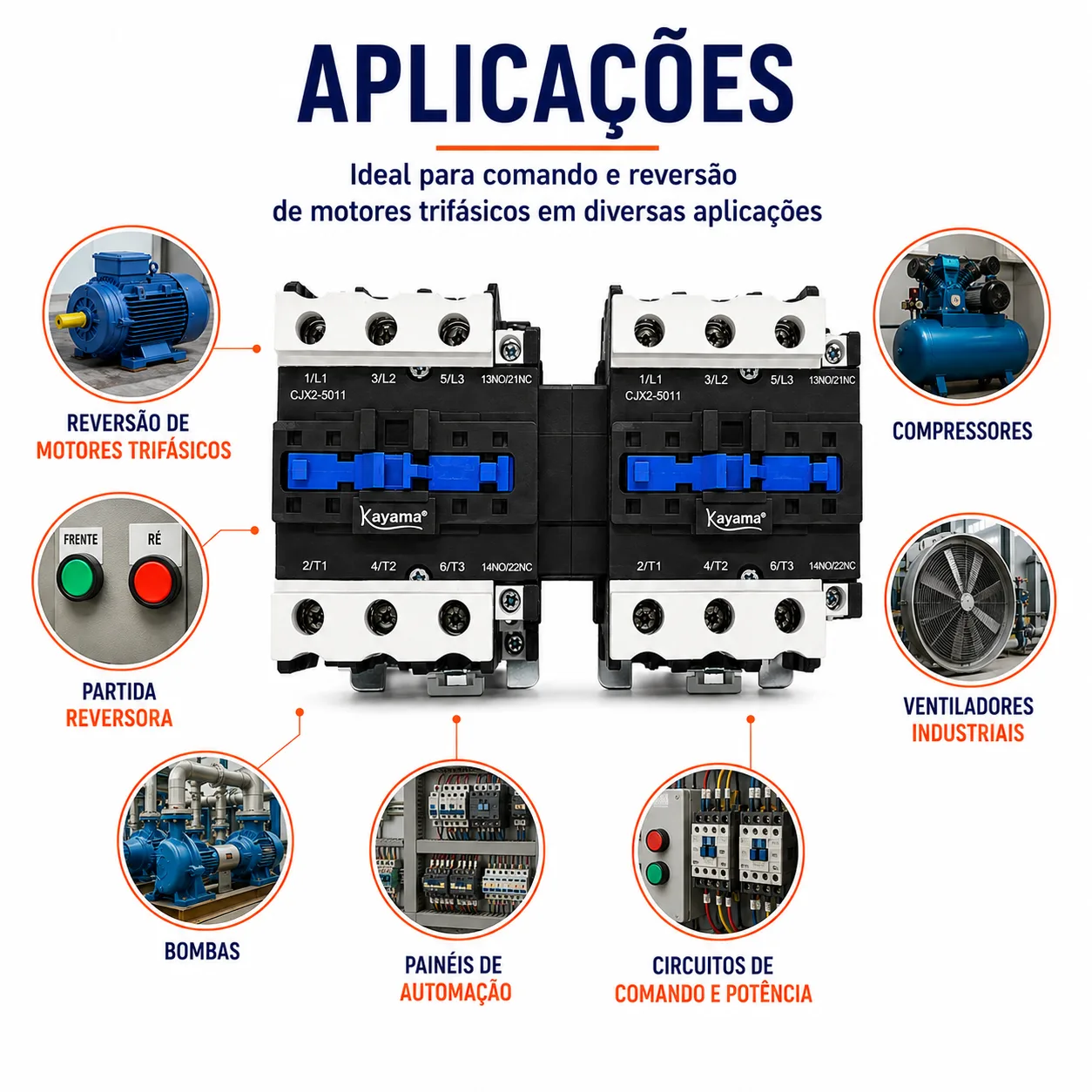

Essa configuração é especialmente indicada para circuitos de reversão do sentido de rotação de motores, nos quais os dois contatores atuam de forma alternada para modificar a sequência de fases aplicada à carga.

Cada contator possui 3 polos principais e contatos auxiliares 1NA + 1NF, permitindo integração a circuitos de retenção, sinalização, bloqueio, intertravamento e outras lógicas de comando.

O conjunto utiliza dois contatores tripolares CJX2-5011B, associados a um sistema de intertravamento destinado a impedir o acionamento simultâneo das duas unidades quando corretamente instalado e configurado.

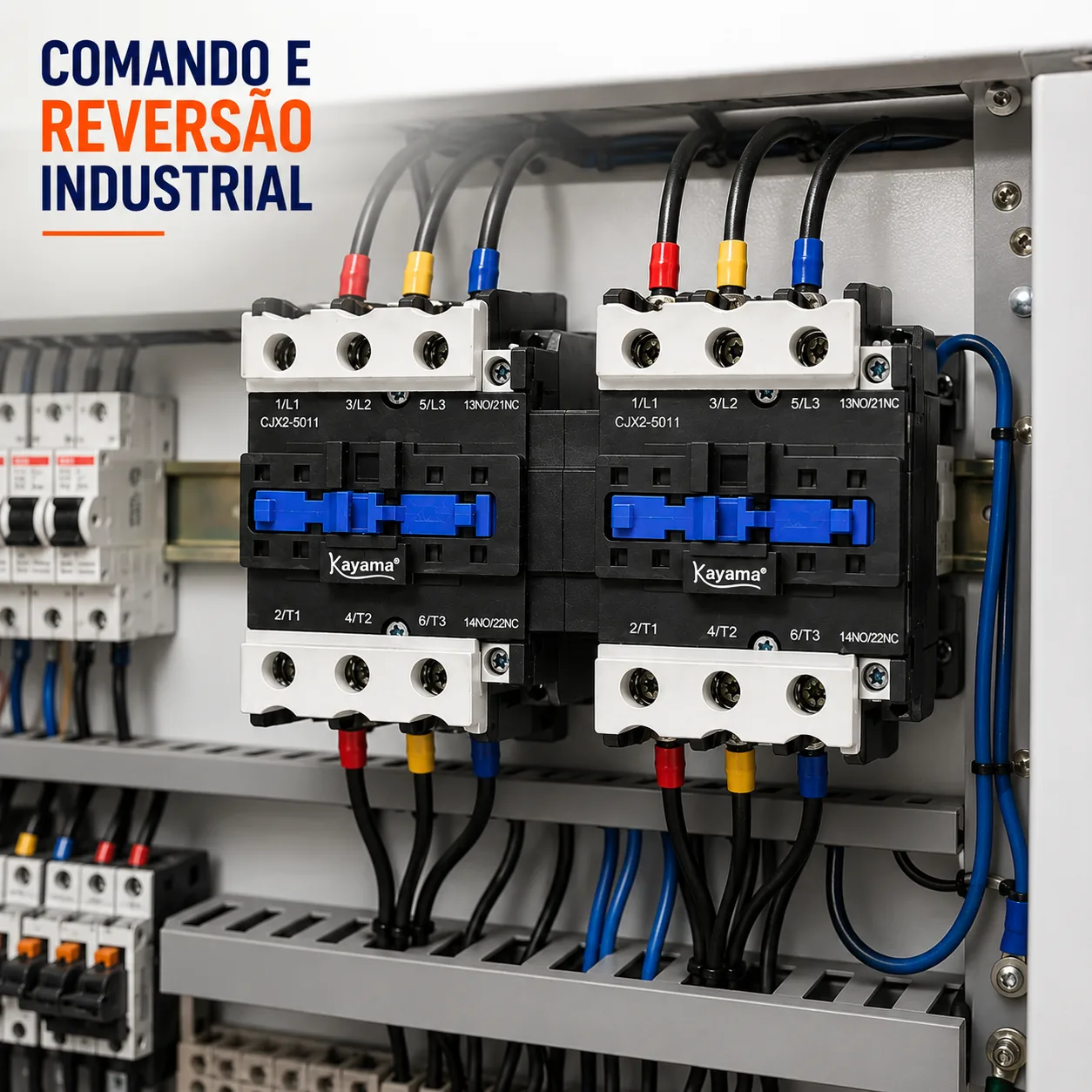

O Conjunto de Contatores Tripolares Kayama CJX2-5011B com Intertravamento é desenvolvido para aplicações de comando reversor, automação e controle de motores trifásicos.

DESCRIÇÃO TÉCNICA
