Contator Tripolar duplo CJX2-1810B - 220V- 50/60 HZ - com intertravamento - KAYAMA
Conjunto reversor com 2 contatores tripolares CJX2-1810B, 18 A, bobina 220 Vca e intertravamento
Conjunto de dois contatores tripolares Kayama CJX2-1810B, com 18 A em categoria AC-3, bobinas de 220 Vca – 50/60 Hz e sistema de intertravamento, desenvolvido para aplicações profissionais de comando, automação e reversão de motores trifásicos.
- SKU
- 07060108
- Categoria
- Duplo
Fale com um especialista
Nossa equipe de consultores pode ajudar na especificação e dimensionamento.
O Conjunto CJX2-1810B com Intertravamento é um produto exclusivo Kayama, desenvolvido para integração em sistemas profissionais de comando e automação elétrica.
PRODUTO KAYAMA
- Marca: Kayama
- Modelo: CJX2-1810B
- NCM: 8536.49.00
- GTIN: 7900370001078
DADOS DE CADASTRO
A instalação deve ser realizada por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas técnicas aplicáveis.
O conjunto deve ser dimensionado considerando a corrente nominal do motor, categoria de utilização, tensão do circuito, características de partida e frequência de manobras.
A aplicação em circuitos reversores exige ligação elétrica adequada dos contatores, incluindo a correta inversão da sequência de fases e a implementação apropriada do sistema de intertravamento.
INSTALAÇÃO E DIMENSIONAMENTO
Dependendo da configuração do conjunto, o intertravamento pode envolver atuação mecânica, elétrica ou a combinação dos dois métodos, devendo sua implementação ser compatível com o projeto do circuito.

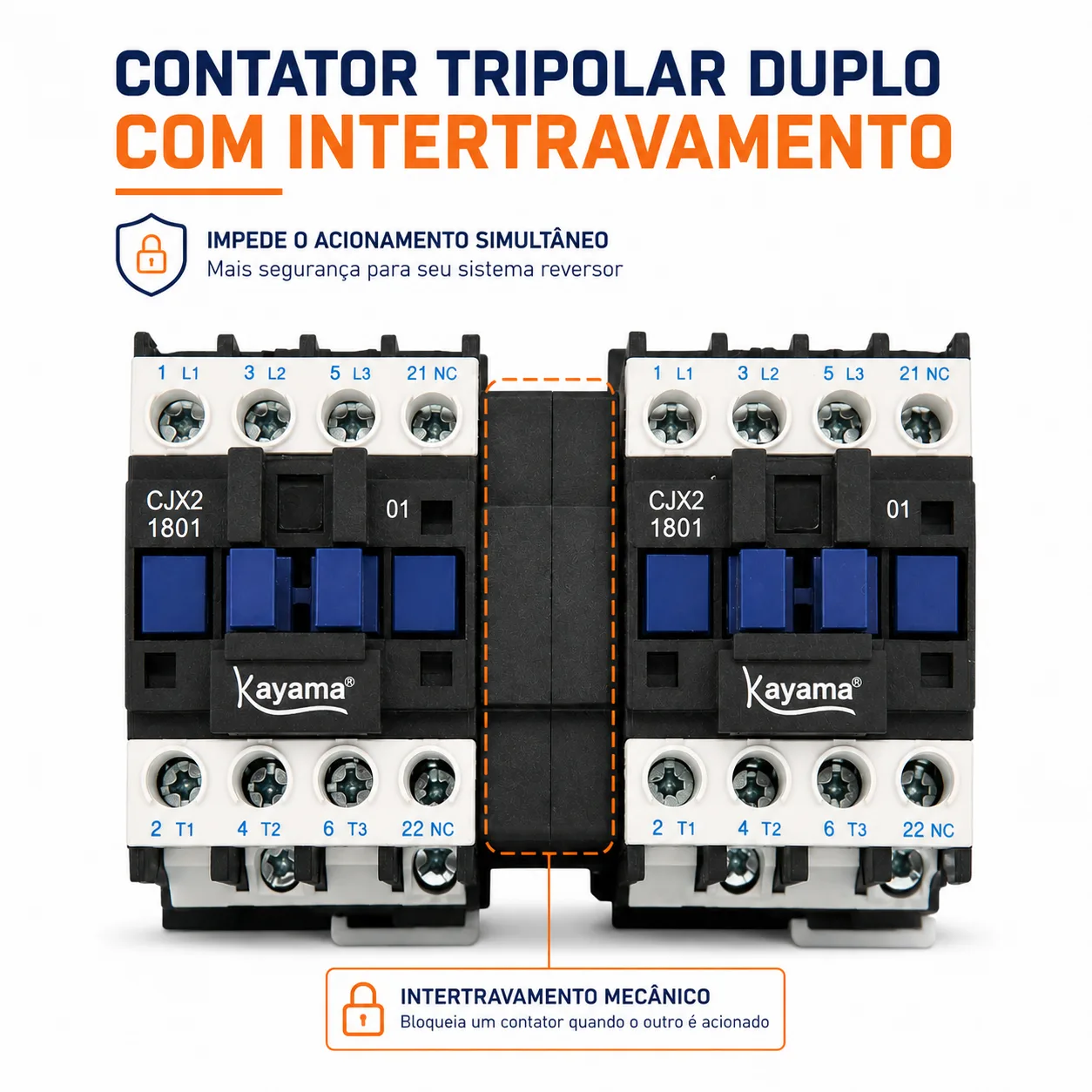

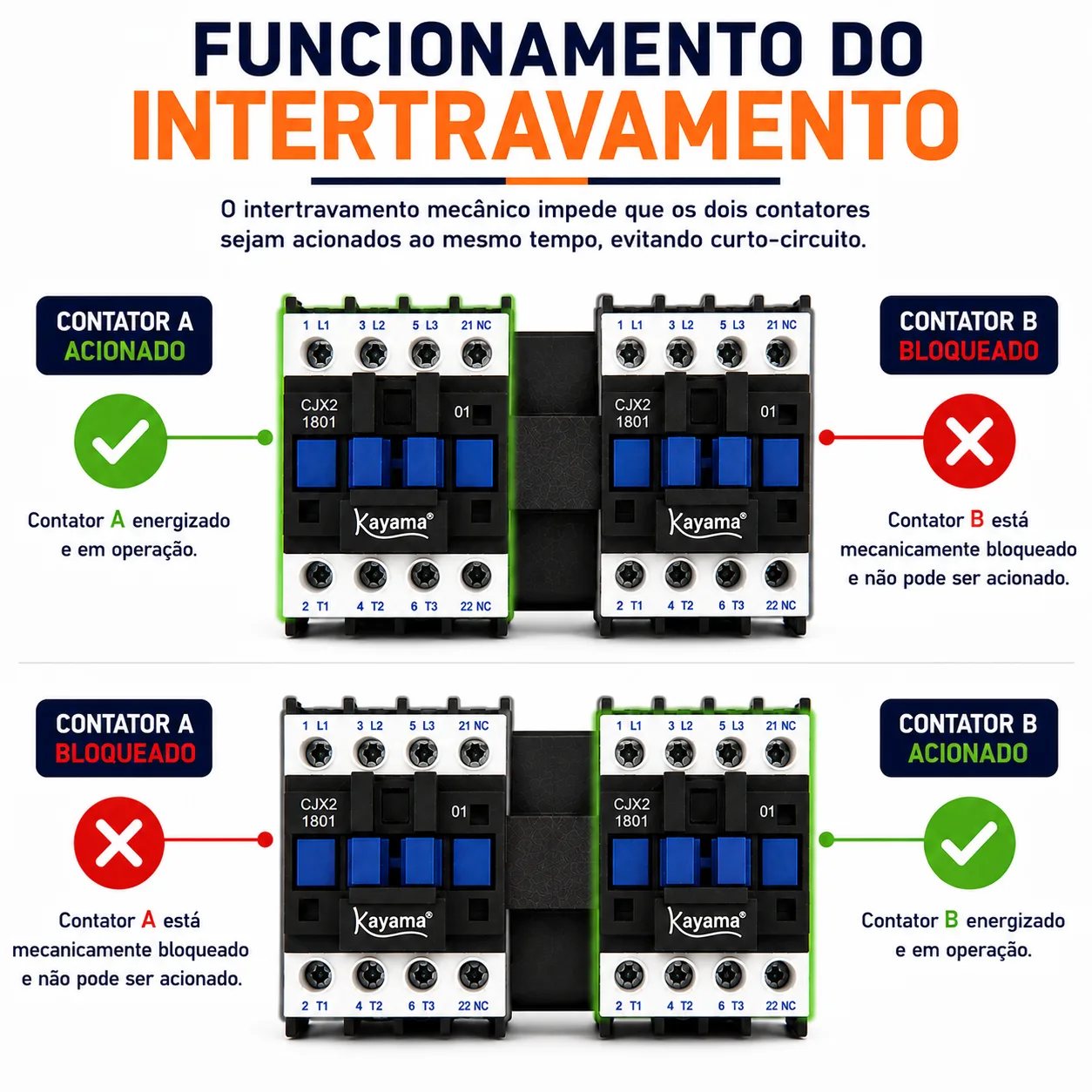

O sistema de intertravamento atua para impedir o fechamento simultâneo dos dois contatores, condição necessária para a operação adequada de um circuito reversor.

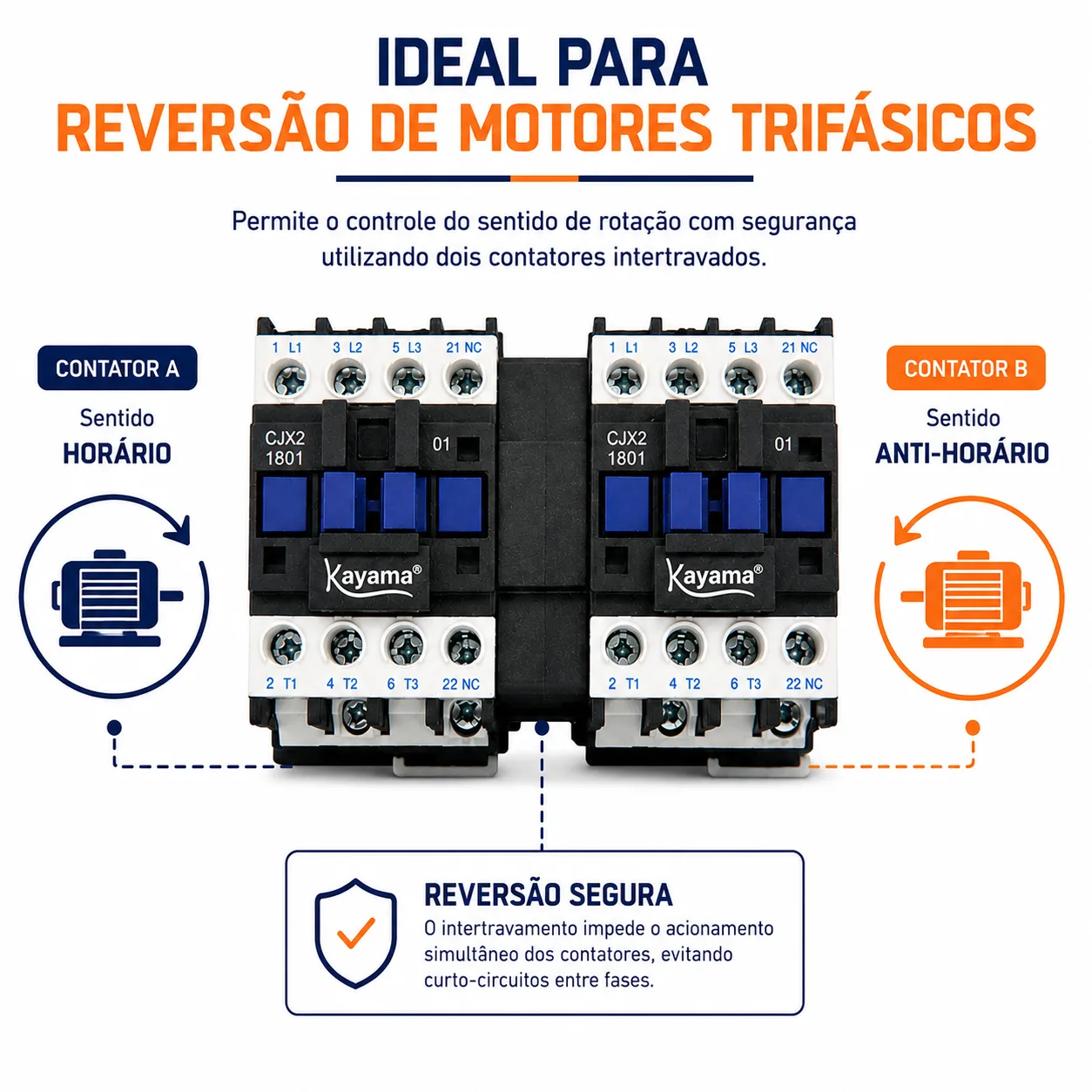

Em uma configuração reversora, um dos contatores é utilizado para o acionamento correspondente a um sentido de rotação do motor, enquanto o segundo é utilizado para o sentido oposto mediante a alteração apropriada da sequência de fases no circuito de potência.
FUNCIONAMENTO DO INTERTRAVAMENTO

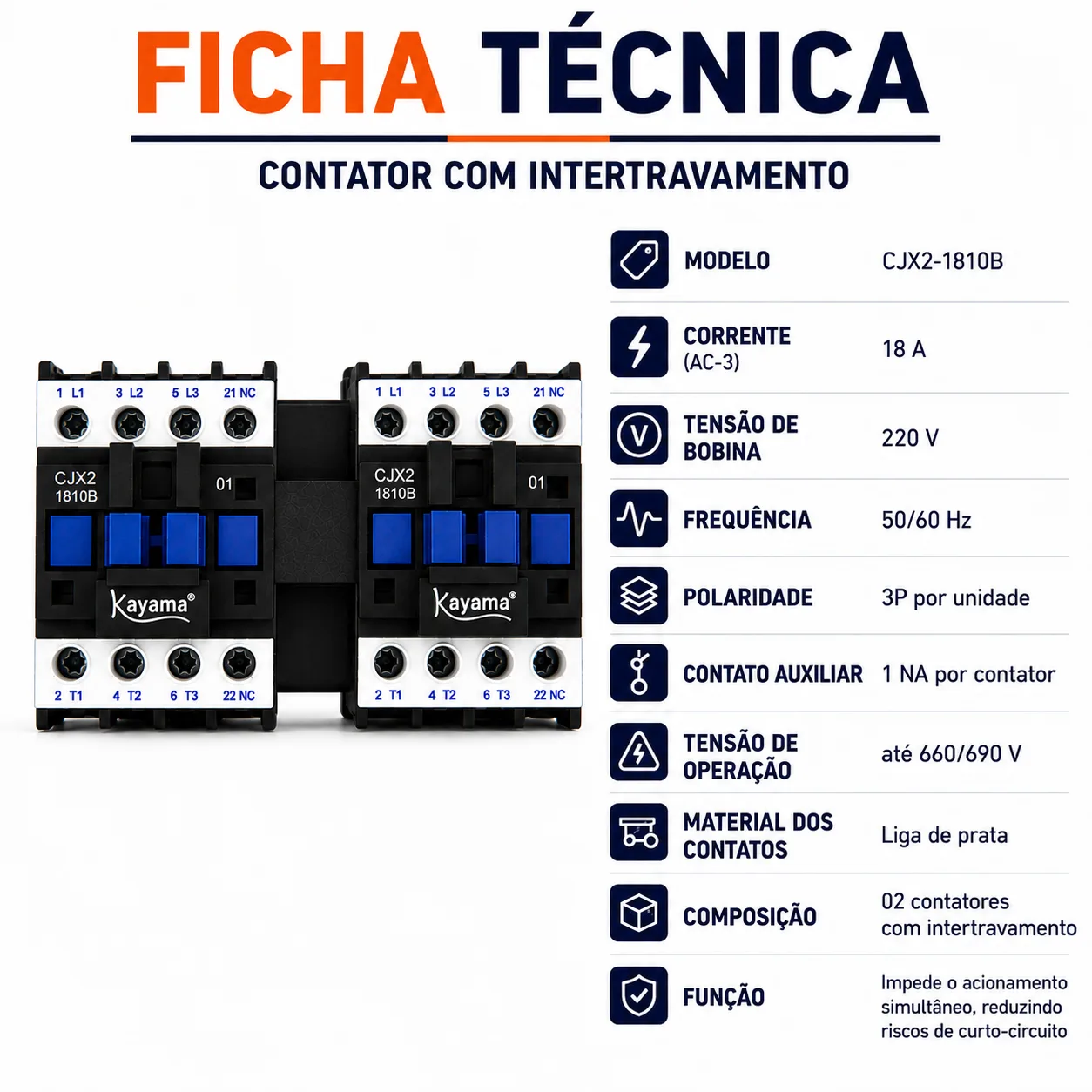

- Modelo dos contatores: CJX2-1810B
- Configuração: conjunto duplo
- Quantidade: 2 contatores
- Tipo: contatores tripolares
- Polos principais: 3P por unidade
- Corrente nominal: 18 A em categoria AC-3 por contator

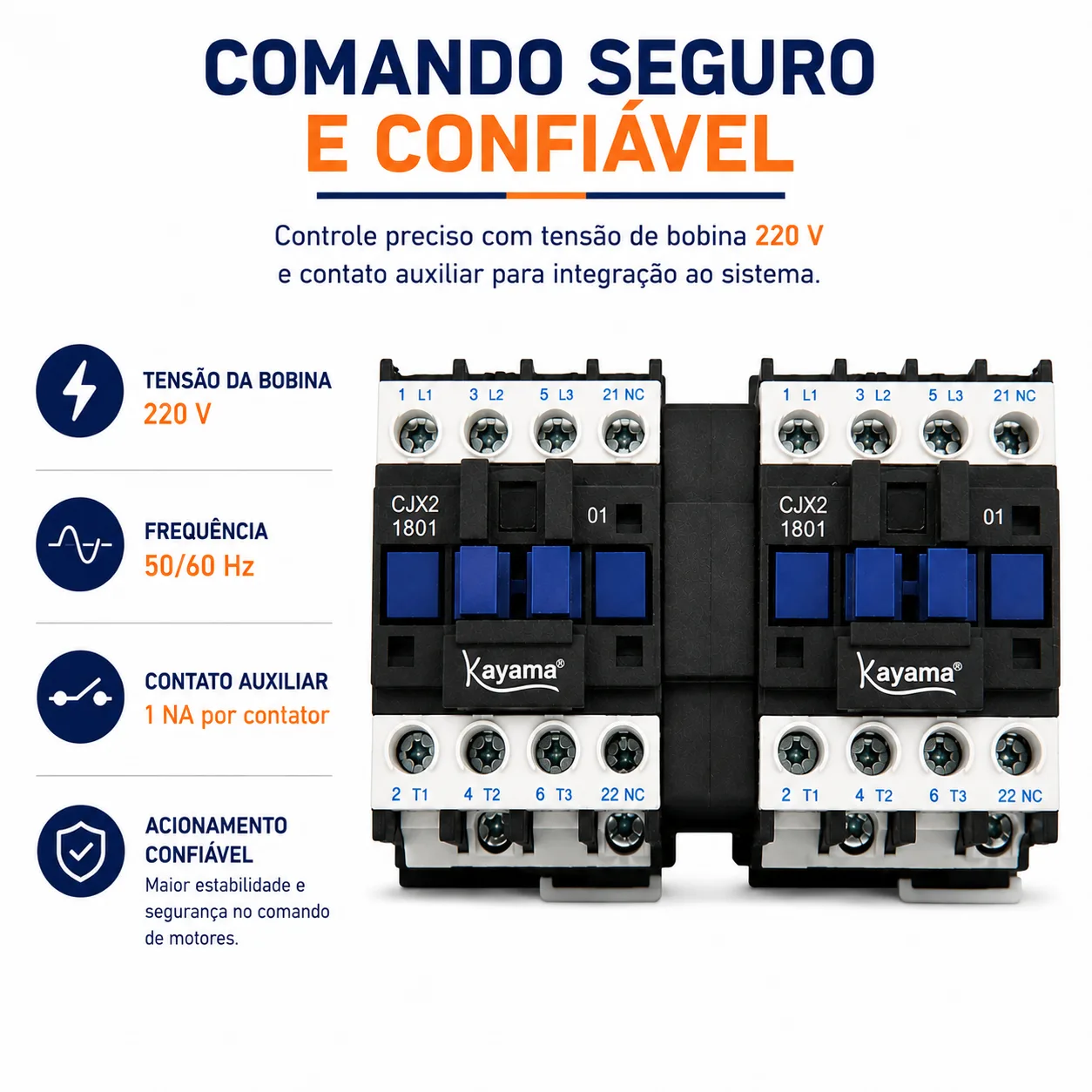

- Tensão da bobina: 220 Vca
- Frequência: 50/60 Hz
- Sistema de intertravamento: integrado ao conjunto, conforme configuração
CARACTERÍSTICAS TÉCNICAS

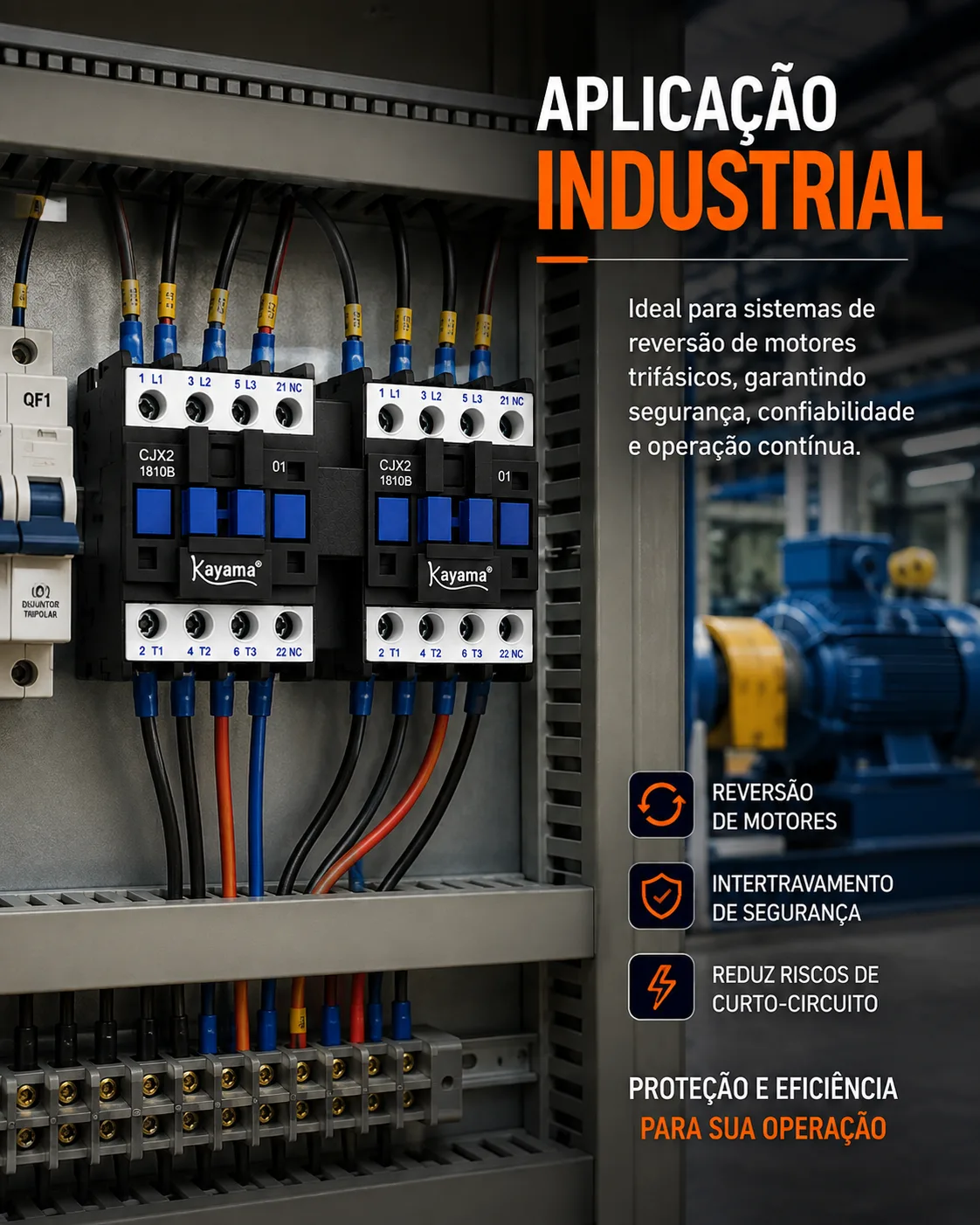

A configuração é desenvolvida para aplicações profissionais de comando reversor, automação e controle de motores trifásicos, permitindo estruturar circuitos nos quais os contatores são utilizados para comandar estados distintos de operação.
O Conjunto de Contatores Tripolares Kayama CJX2-1810B com Intertravamento é composto por dois contatores tripolares CJX2-1810B, associados a um sistema de intertravamento destinado a impedir o acionamento simultâneo das duas unidades quando corretamente instalado e configurado.
DESCRIÇÃO TÉCNICA
O Conjunto de Contatores CJX2-1810B com Intertravamento é destinado a circuitos nos quais dois contatores precisam operar de forma coordenada, especialmente em sistemas de comando e reversão de motores trifásicos.
1. Reversão de motores trifásicos — permite estruturar circuitos nos quais dois contatores comandam sentidos opostos de rotação, utilizando a alteração apropriada da sequência de fases e o intertravamento para impedir o acionamento simultâneo.
2. Partidas reversoras — pode ser empregado em circuitos de partida que necessitam alternar entre dois sentidos de operação do motor, conforme o projeto elétrico.
3. Máquinas com movimentos de avanço e retorno — permite o comando de sistemas em que o motor precisa alternar entre movimentos opostos, respeitando a lógica de comando e proteção definida no projeto.
4. Bombas e sistemas com acionamento reversível — pode integrar sistemas que requerem alteração controlada do sentido de acionamento, desde que as características elétricas do equipamento sejam compatíveis.
5. Compressores e ventiladores — pode ser utilizado em configurações que demandem acionamento reversível, desde que o tipo de equipamento, a carga e as condições de operação sejam compatíveis com o conjunto.
6. Painéis elétricos de comando — permite a integração de dois contatores em painéis destinados ao controle de motores e outros circuitos de potência compatíveis.
7. Sistemas de automação industrial e predial — pode ser integrado a arquiteturas de comando que utilizem contatores em conjunto com dispositivos de automação.
8. Circuitos com CLPs, relés e temporizadores — pode integrar sistemas nos quais a lógica de comando seja realizada por CLPs, relés ou temporizadores, respeitando os requisitos elétricos e de controle da instalação.
