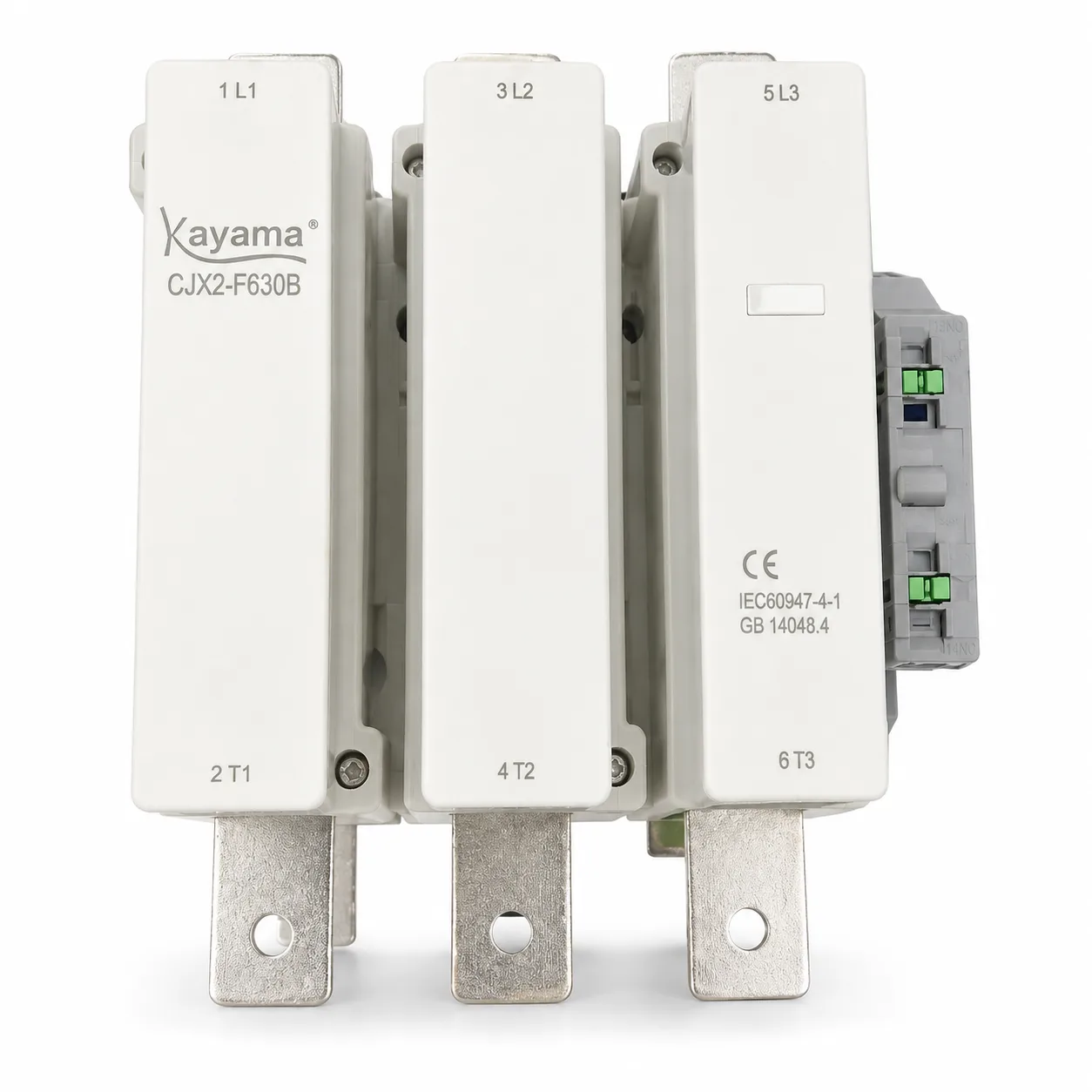

Contator Tripolar CJX2-F630B – 630 A | 220 V | 3P + 1NA | Kayama

Descrição Técnica

O Contator Tripolar Kayama CJX2-F630B é um dispositivo eletromecânico desenvolvido para comando e manobra de motores trifásicos e outras cargas elétricas em aplicações industriais de elevada corrente.

Sua configuração com 3 polos principais e 1 contato auxiliar normalmente aberto (1NA) permite integração a circuitos de comando, retenção, sinalização, intertravamento e automação.

Equipado com bobina de comando 220 Vca – 50/60 Hz, é destinado à utilização em painéis elétricos de potência, sistemas de partida de motores, máquinas industriais e circuitos de automação que operam com cargas de grande porte.

Produto exclusivo Kayama, desenvolvido para sistemas profissionais de comando e automação elétrica.

Características Técnicas

• Modelo: CJX2-F630B

• Tipo: Contator tripolar

• Polos principais: 3P

• Contato auxiliar: 1NA

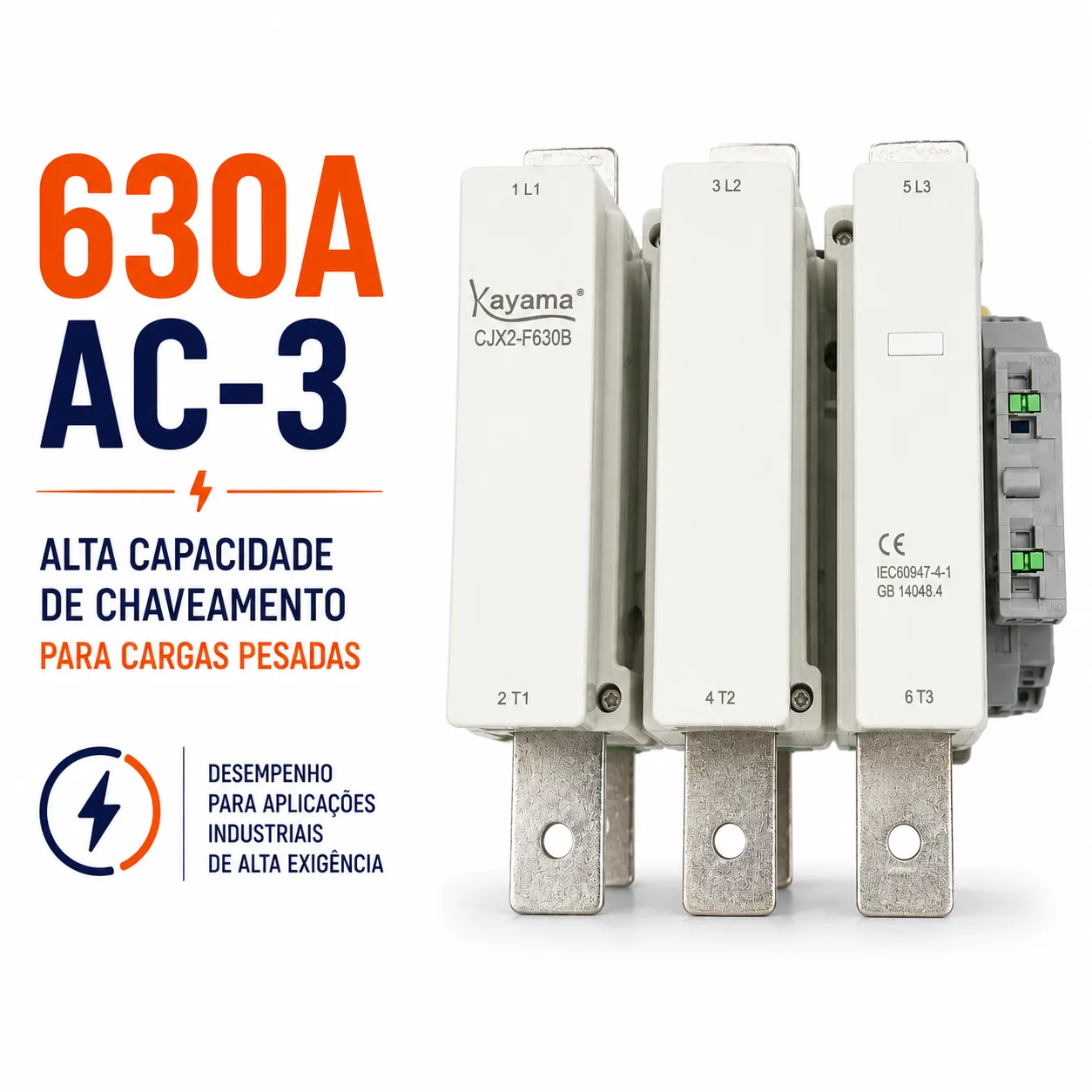

• Corrente nominal informada: 630 A em categoria AC-3

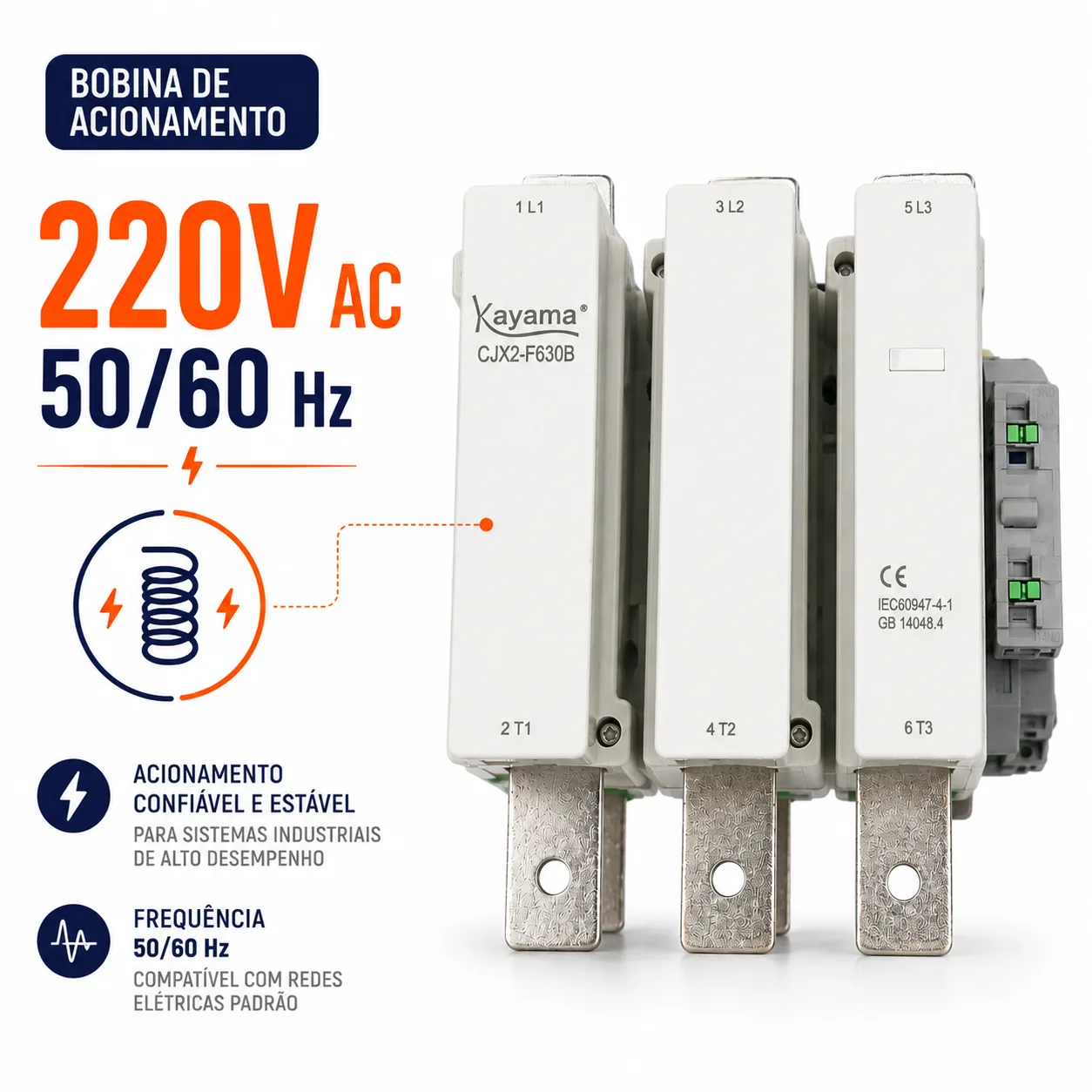

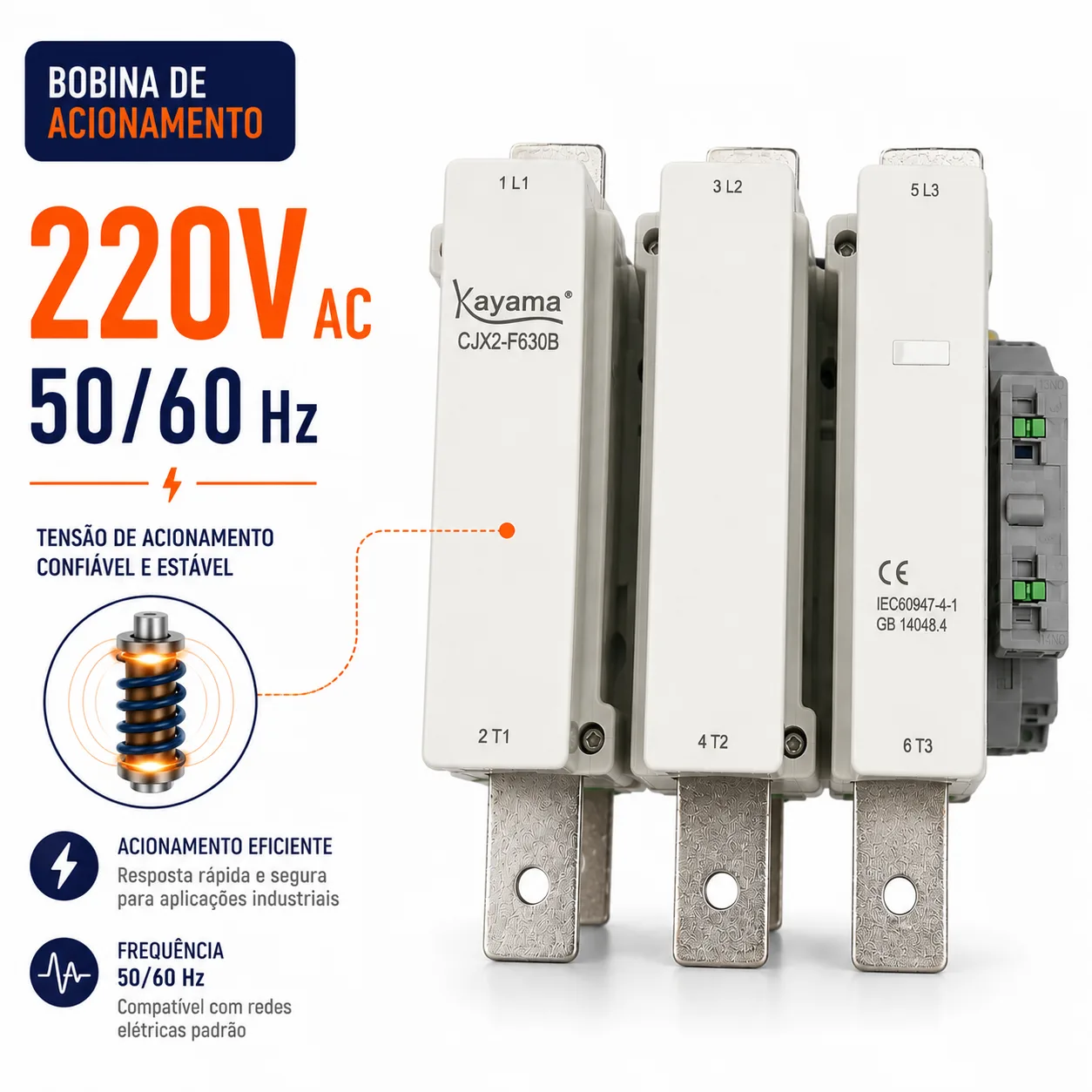

• Tensão da bobina: 220 Vca

• Frequência: 50/60 Hz

• Temperatura de operação informada: -20 °C a +60 °C

• Dimensões aproximadas: 310 × 310 × 260 mm

• Peso aproximado: 15,70 kg

• Construção destinada a aplicações industriais e circuitos de elevada corrente

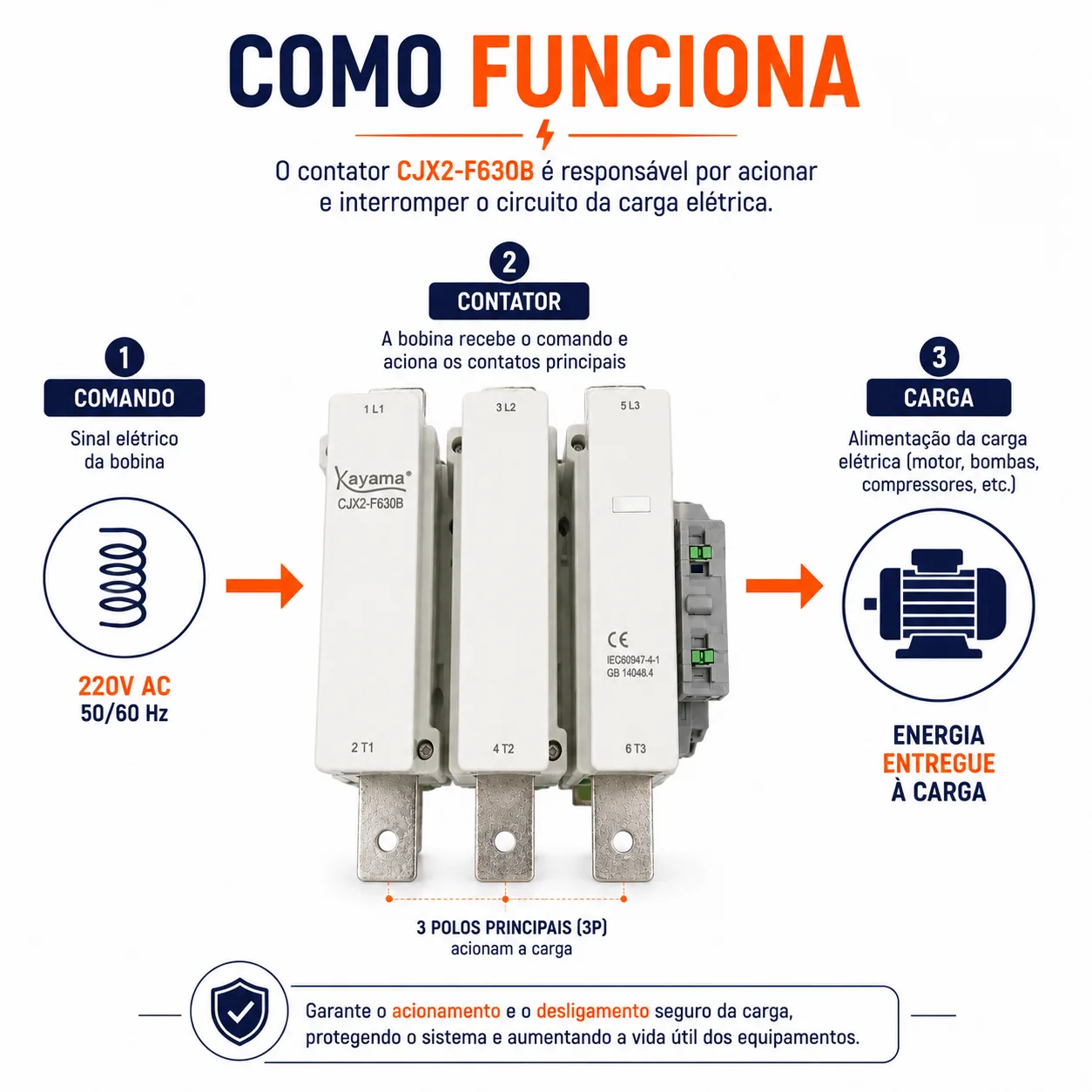

Funcionamento

Quando a bobina é energizada, o mecanismo eletromagnético promove a comutação simultânea dos três polos principais e do contato auxiliar 1NA.

Os polos principais realizam a manobra da carga trifásica, enquanto o contato auxiliar pode ser utilizado em funções de retenção, sinalização, confirmação de estado, intertravamento ou outras lógicas de comando.

Ao desenergizar a bobina, o mecanismo retorna à posição de repouso e os contatos alteram novamente seu estado.

Aplicações

• Motores elétricos trifásicos de grande porte

• Bombas industriais de alta capacidade

• Compressores e sistemas de ar comprimido

• Ventiladores e exaustores industriais

• Máquinas e equipamentos industriais

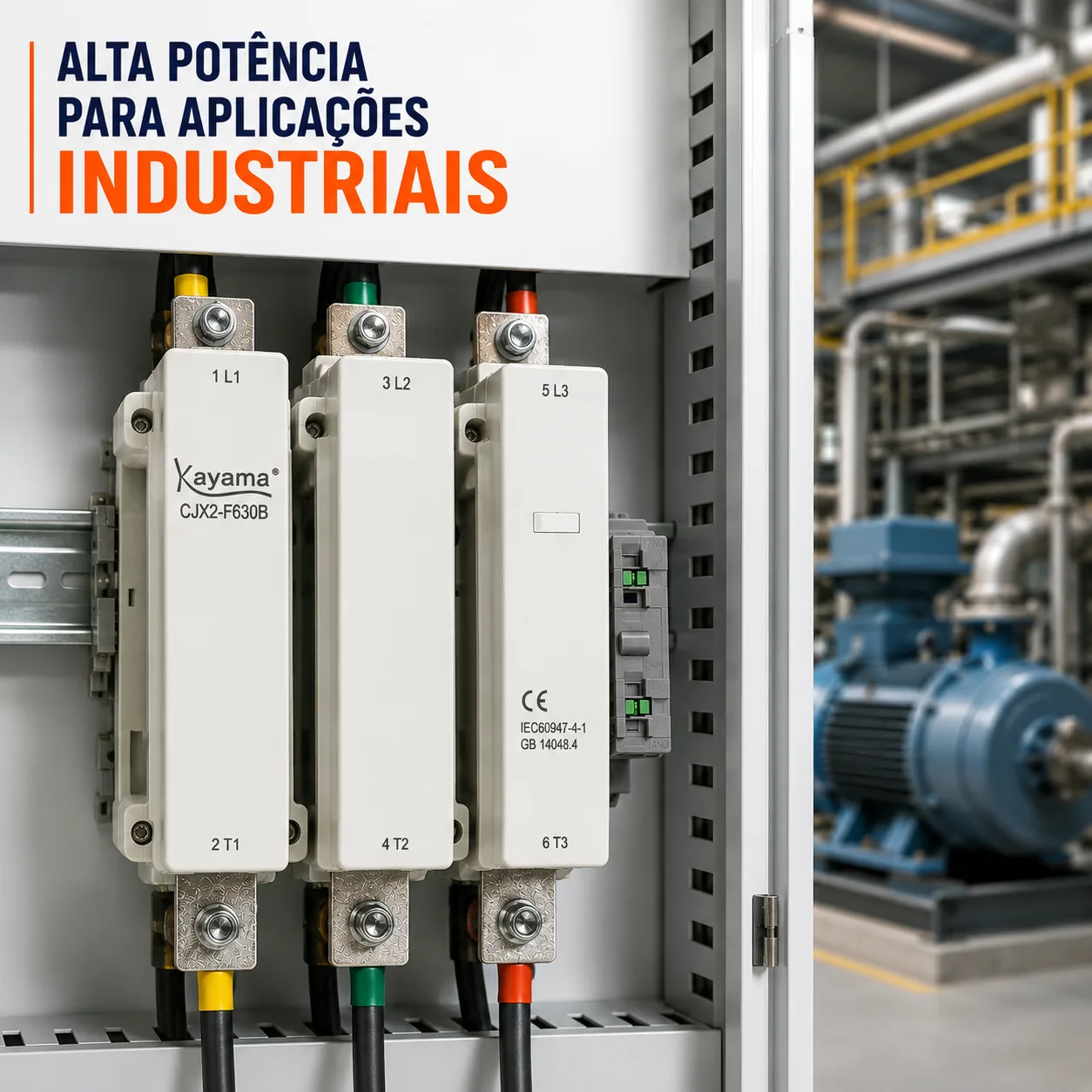

• Painéis elétricos de comando e potência

• Sistemas de automação industrial

• Circuitos de partida de motores

• Sistemas com CLPs, relés e temporizadores

• Conjuntos com relés térmicos

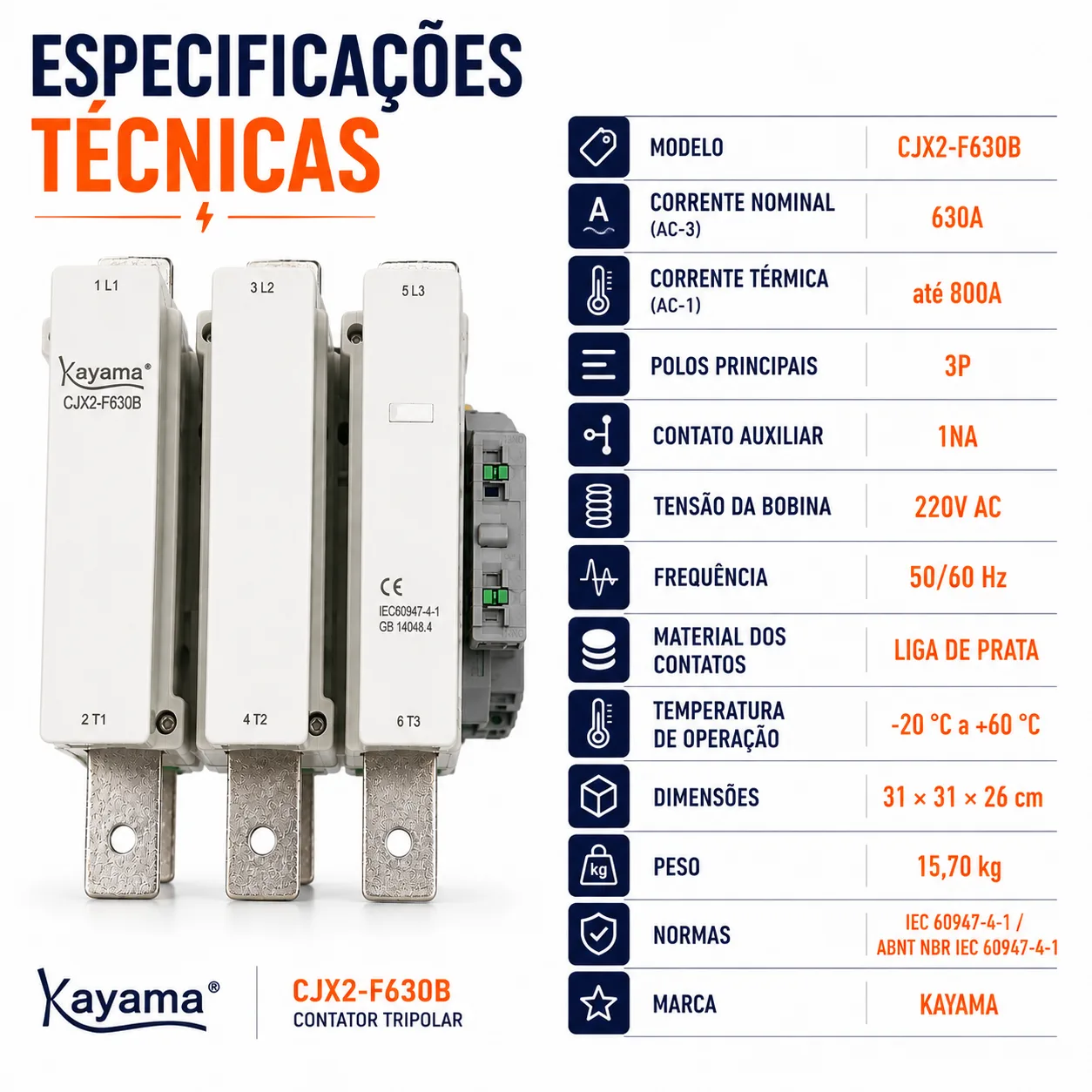

Especificações

Marca: Kayama
Modelo: CJX2-F630B
Corrente nominal: 630 A – AC-3
Polos: 3P
Contato auxiliar: 1NA
Bobina: 220 Vca
Frequência: 50/60 Hz
Temperatura de operação: -20 °C a +60 °C
Dimensões: 310 × 310 × 260 mm
Peso aproximado: 15,70 kg

Instalação

O contator deve ser dimensionado conforme a categoria de utilização, corrente nominal da carga, tensão do circuito, potência do equipamento acionado, características de partida e frequência de manobras.

Para aplicações com motores elétricos, devem ser considerados os dados de placa do motor, o regime de serviço e as condições reais de partida e operação.

A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas técnicas aplicáveis.

Produto Kayama

O CJX2-F630B é um produto exclusivo Kayama, desenvolvido para comando de cargas trifásicas e integração em sistemas profissionais de automação, máquinas e painéis elétricos industriais.
