contator Tripolar CJX2-F500B - 220V- 50/60 HZ - KAYAMA

Descrição Técnica

Produto exclusivo Kayama, desenvolvido para sistemas profissionais de comando e automação elétrica.

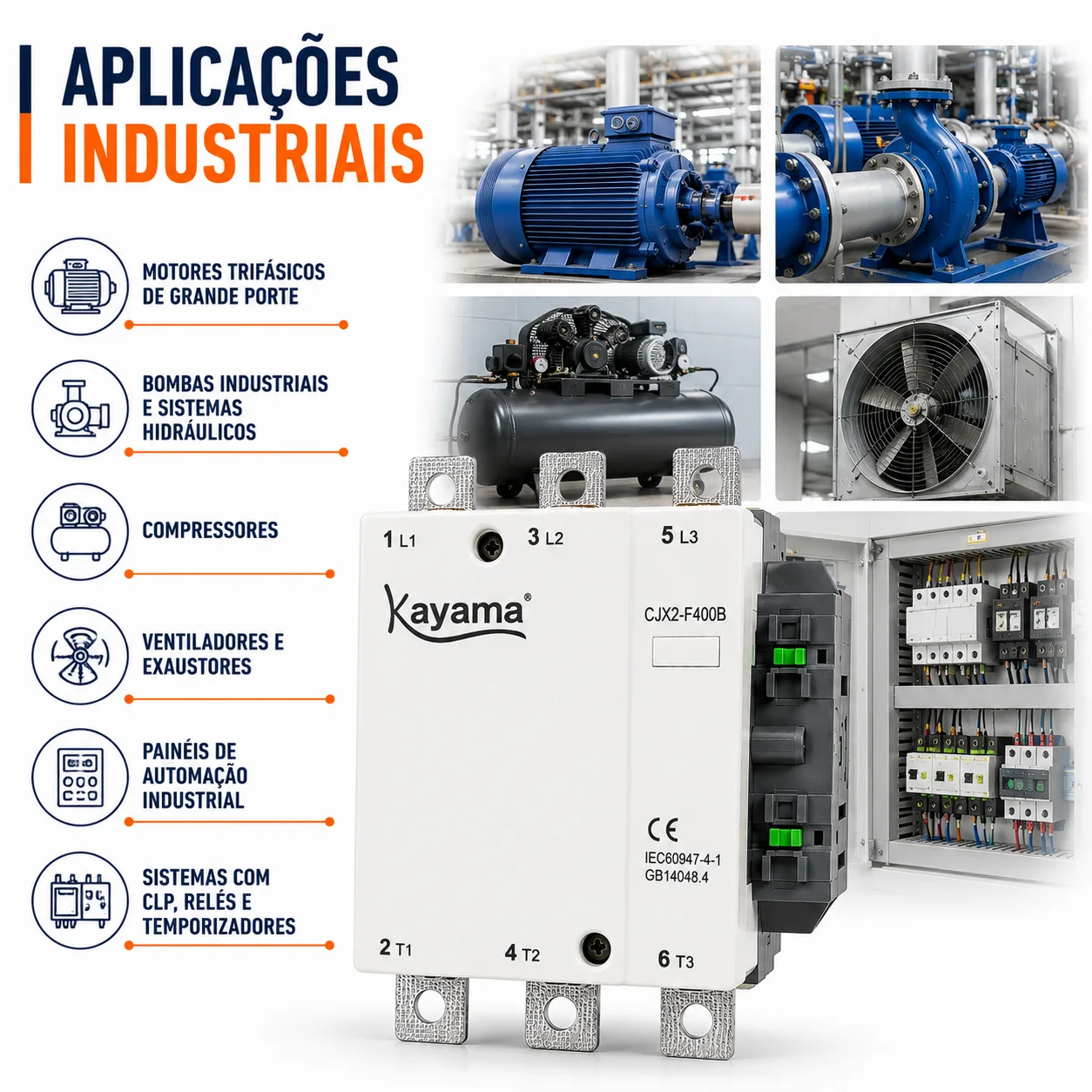

Equipado com bobina de comando de 220 Vca – 50/60 Hz, é destinado à utilização em painéis elétricos de potência, sistemas de partida de motores, máquinas industriais e circuitos de automação que operam com cargas de grande porte.

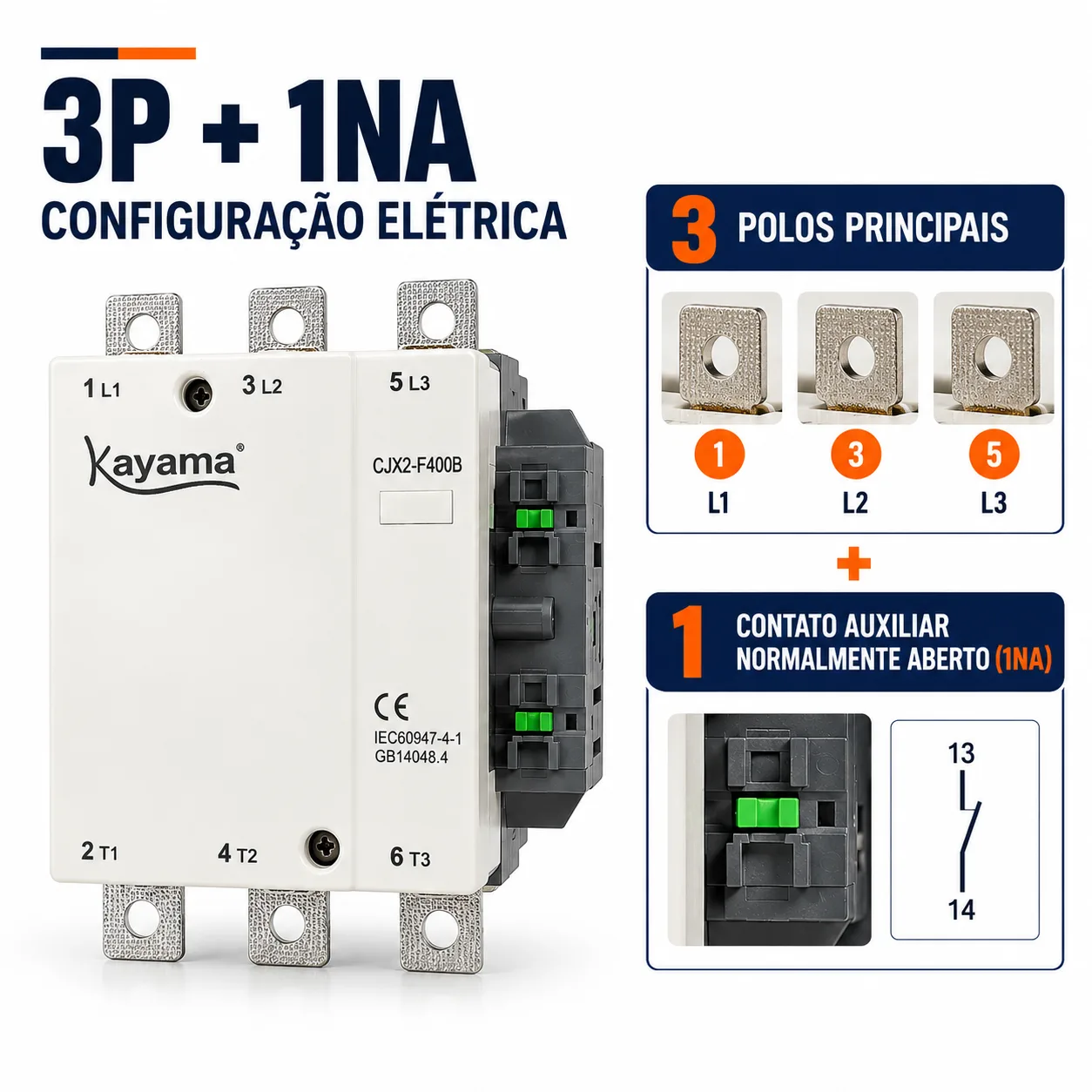

Sua configuração com 3 polos principais e 1 contato auxiliar normalmente aberto (1NA) permite integração a circuitos de comando, retenção, sinalização, intertravamento e automação.

O Contator Tripolar Kayama CJX2-F500B é um dispositivo eletromecânico desenvolvido para comando e manobra de motores trifásicos e outras cargas elétricas em aplicações industriais de elevada corrente.

Características Técnicas

• Modelo: CJX2-F500B
• Marca: Kayama
• Tipo: Contator tripolar
• Polos principais: 3P
• Contato auxiliar: 1NA

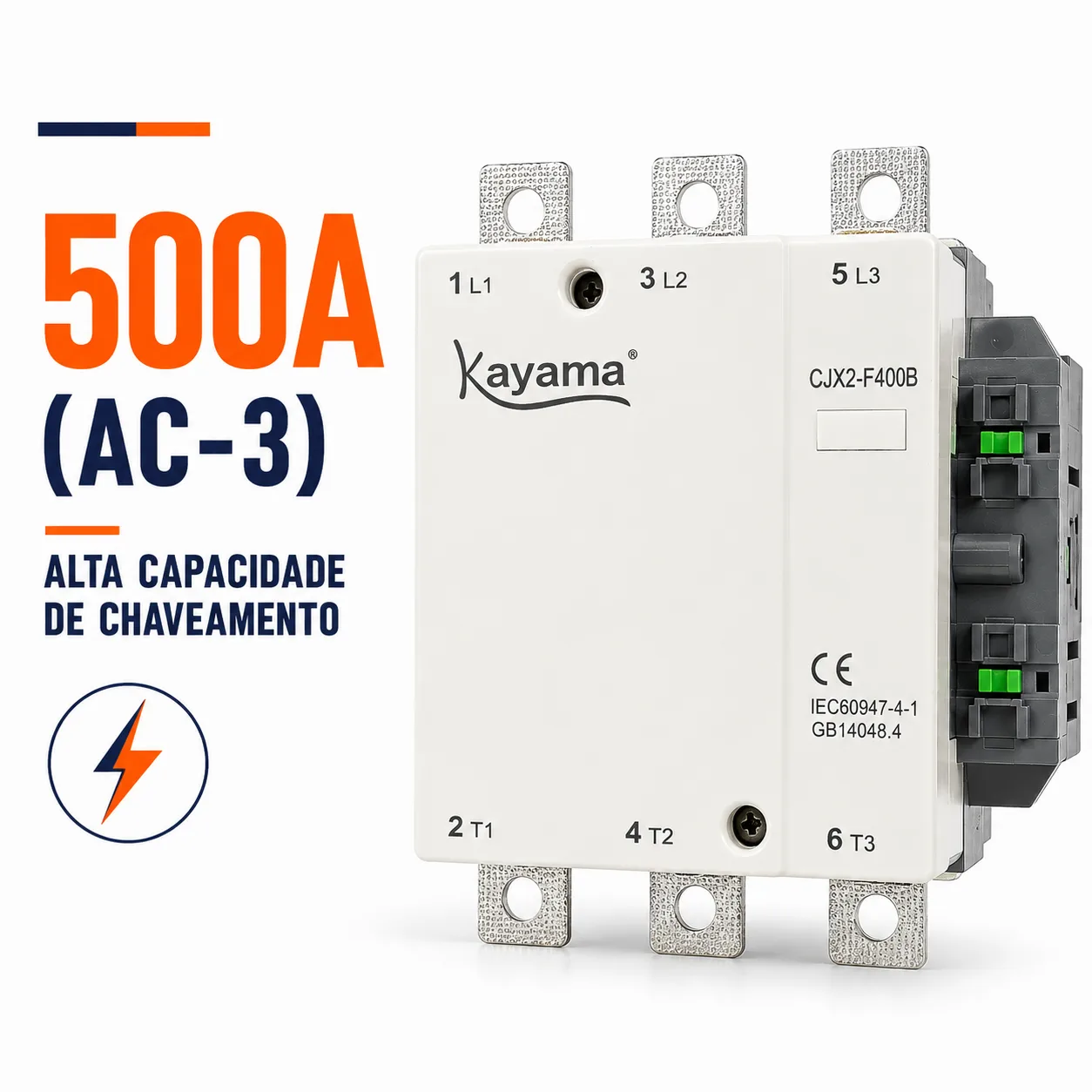

• Corrente nominal: 500 A em categoria AC-3

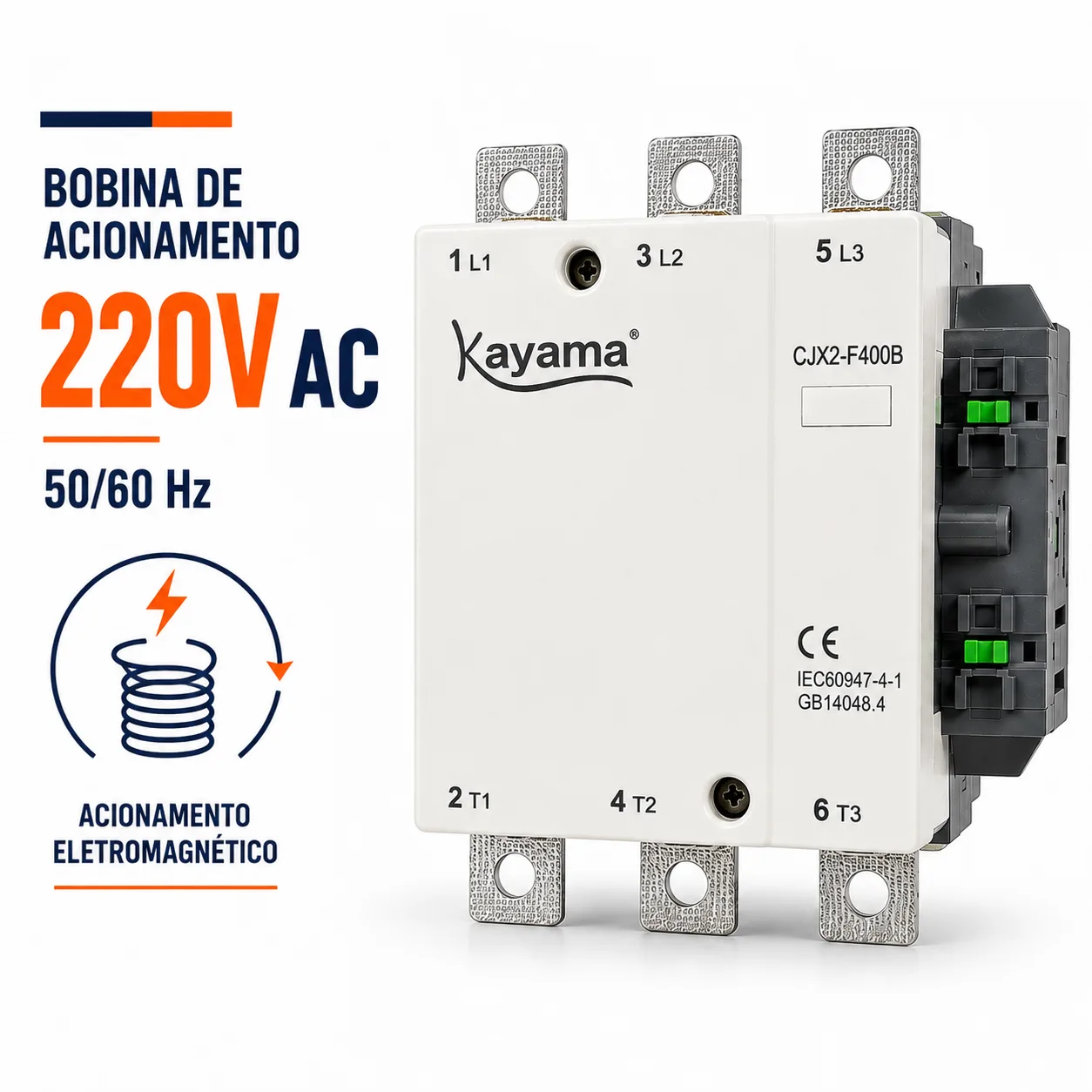

• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C

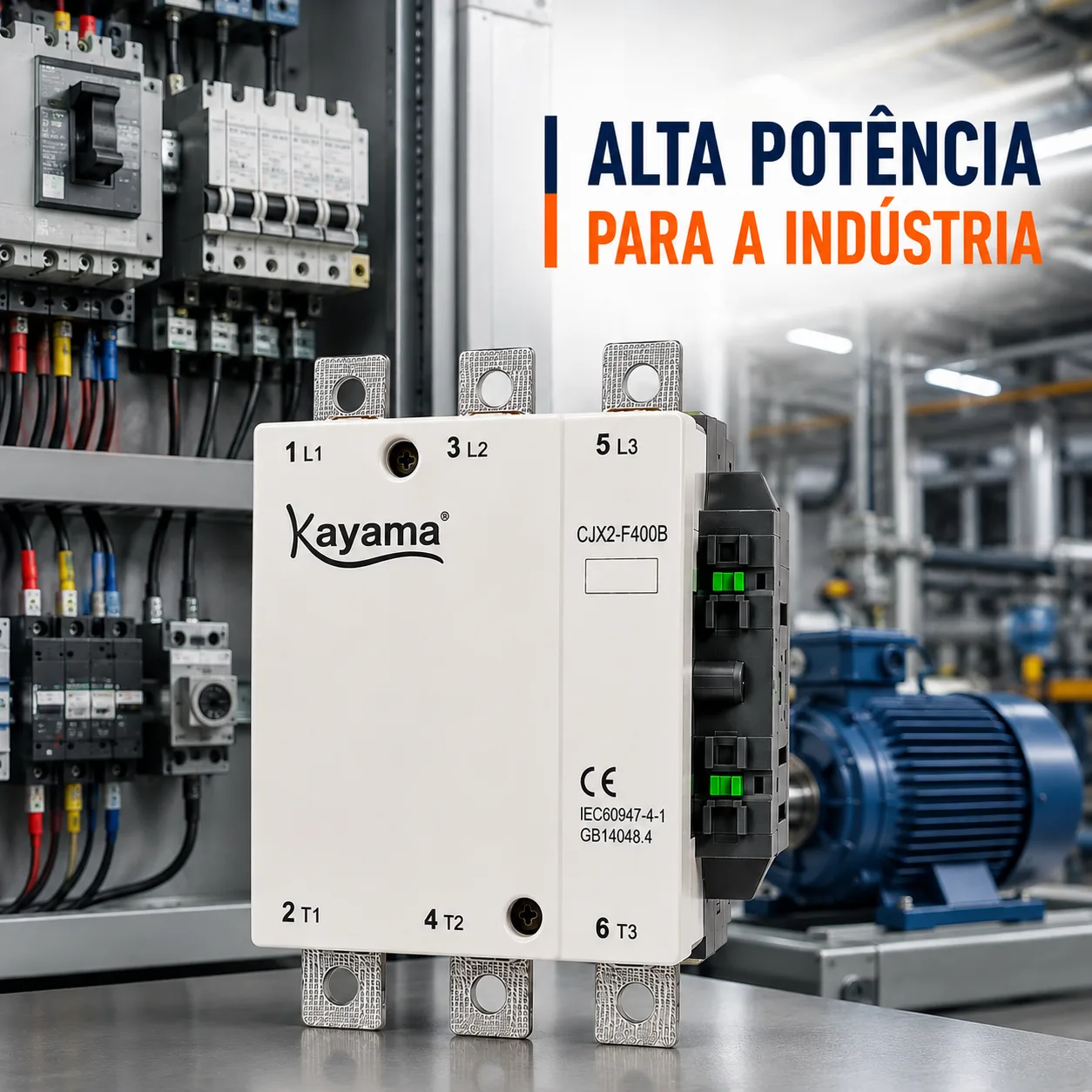

• Construção destinada a aplicações industriais e circuitos de elevada corrente

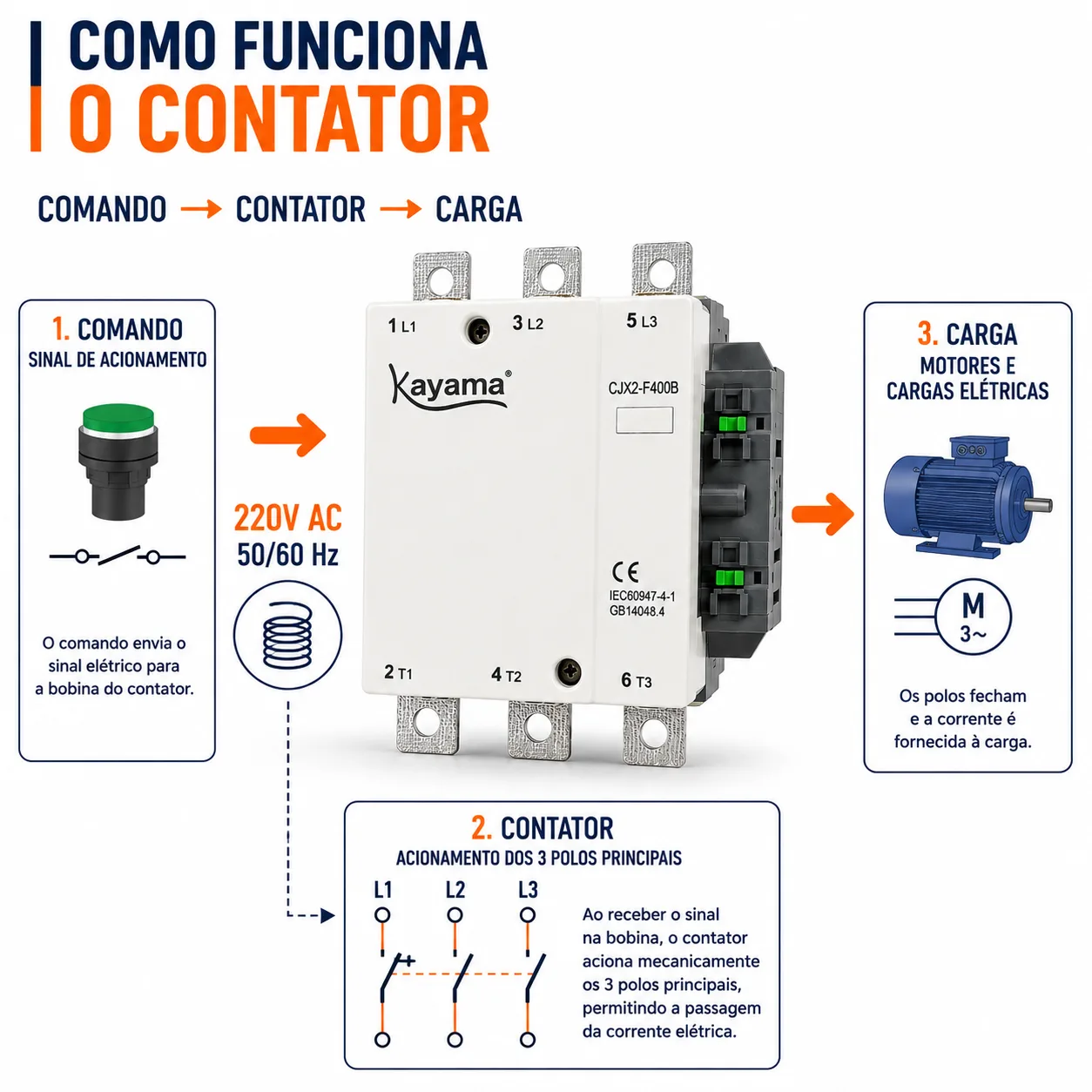

Funcionamento

Ao desenergizar a bobina, o mecanismo retorna à posição de repouso e os contatos alteram novamente seu estado.

Os polos principais realizam a manobra da carga trifásica, enquanto o contato auxiliar pode ser utilizado em funções de retenção, sinalização, confirmação de estado, intertravamento ou outras lógicas de comando.

Quando a bobina de 220 Vca é energizada, o mecanismo eletromagnético promove a comutação simultânea dos três polos principais e do contato auxiliar 1NA.

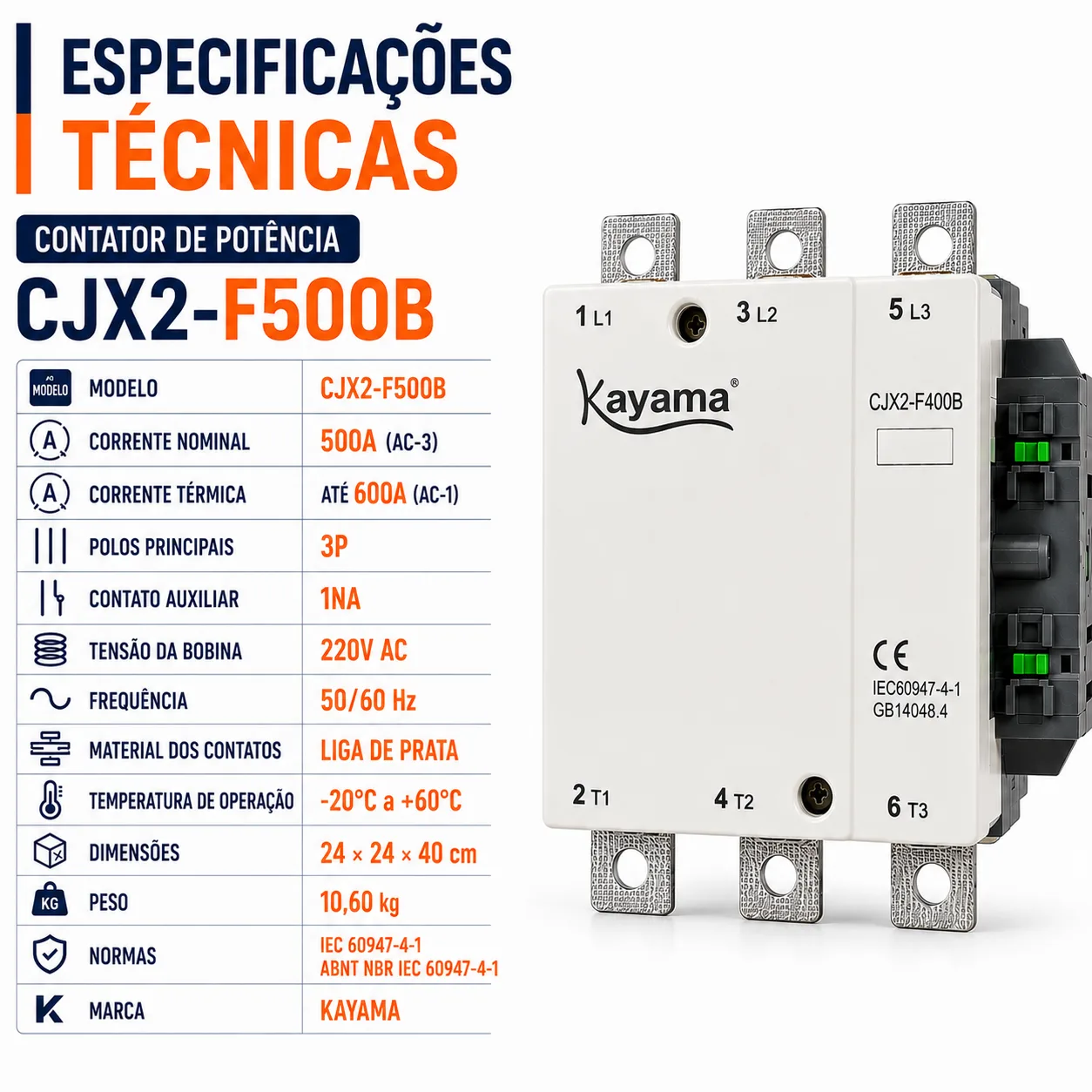

Especificações

• Marca: Kayama
• Modelo: CJX2-F500B
• Corrente nominal: 500 A – AC-3
• Polos: 3P
• Contato auxiliar: 1NA
• Bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C
• Peso aproximado: 10,60 kg

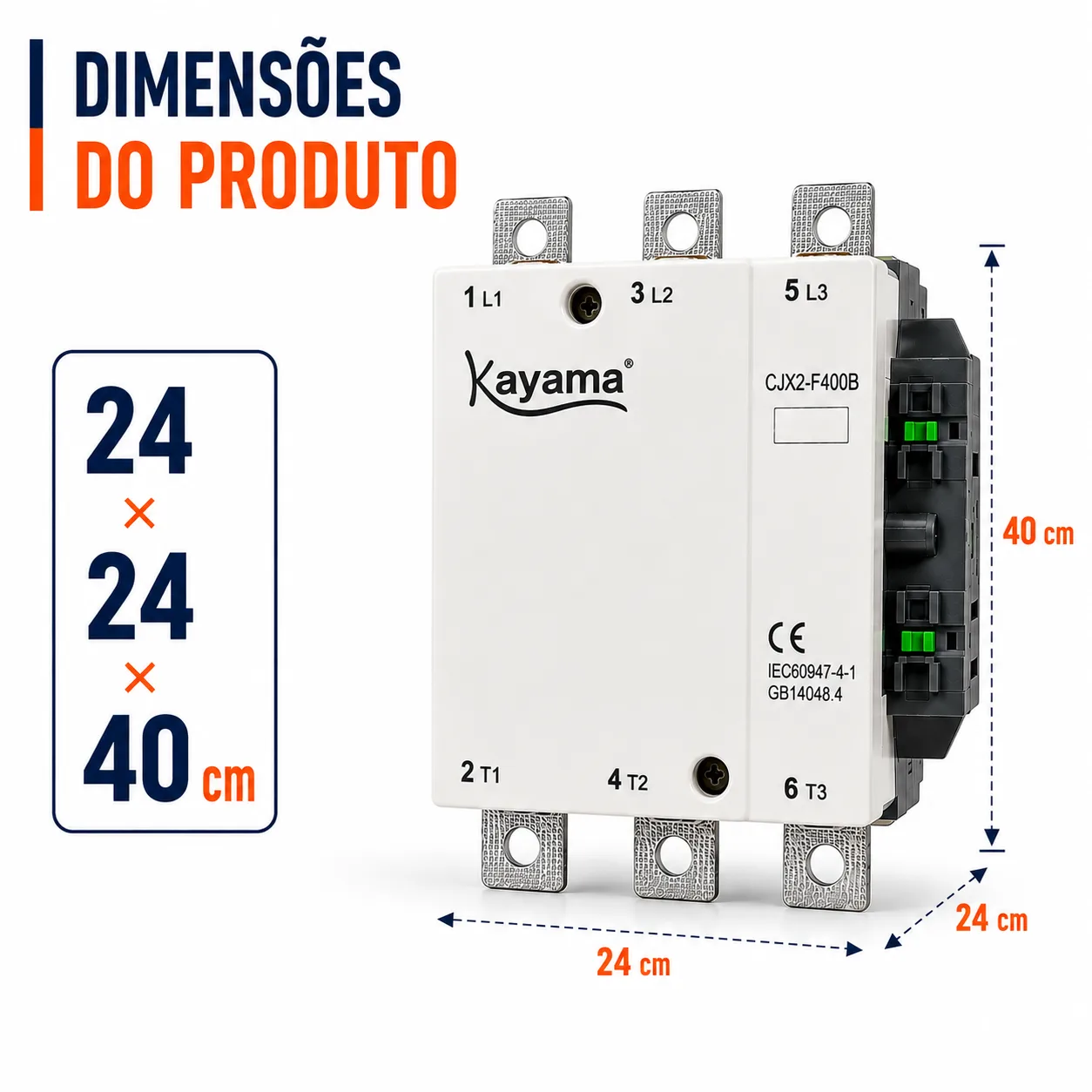

Dimensões

• Largura: 24 cm
• Altura: 24 cm
• Profundidade: 40 cm

Instalação

A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas técnicas aplicáveis.

Para aplicações com motores elétricos, devem ser considerados os dados de placa do motor, o regime de serviço e as condições reais de partida e operação.

O contator deve ser dimensionado conforme a categoria de utilização, corrente nominal da carga, tensão do circuito, potência do equipamento acionado, características de partida e frequência de manobras.

NCM e GTIN

• NCM: 8536.49.00
• GTIN: 7900370000378

Produto Kayama

O CJX2-F500B é um produto exclusivo Kayama, desenvolvido para comando de cargas trifásicas e integração em sistemas profissionais de automação, máquinas e painéis elétricos industriais.
