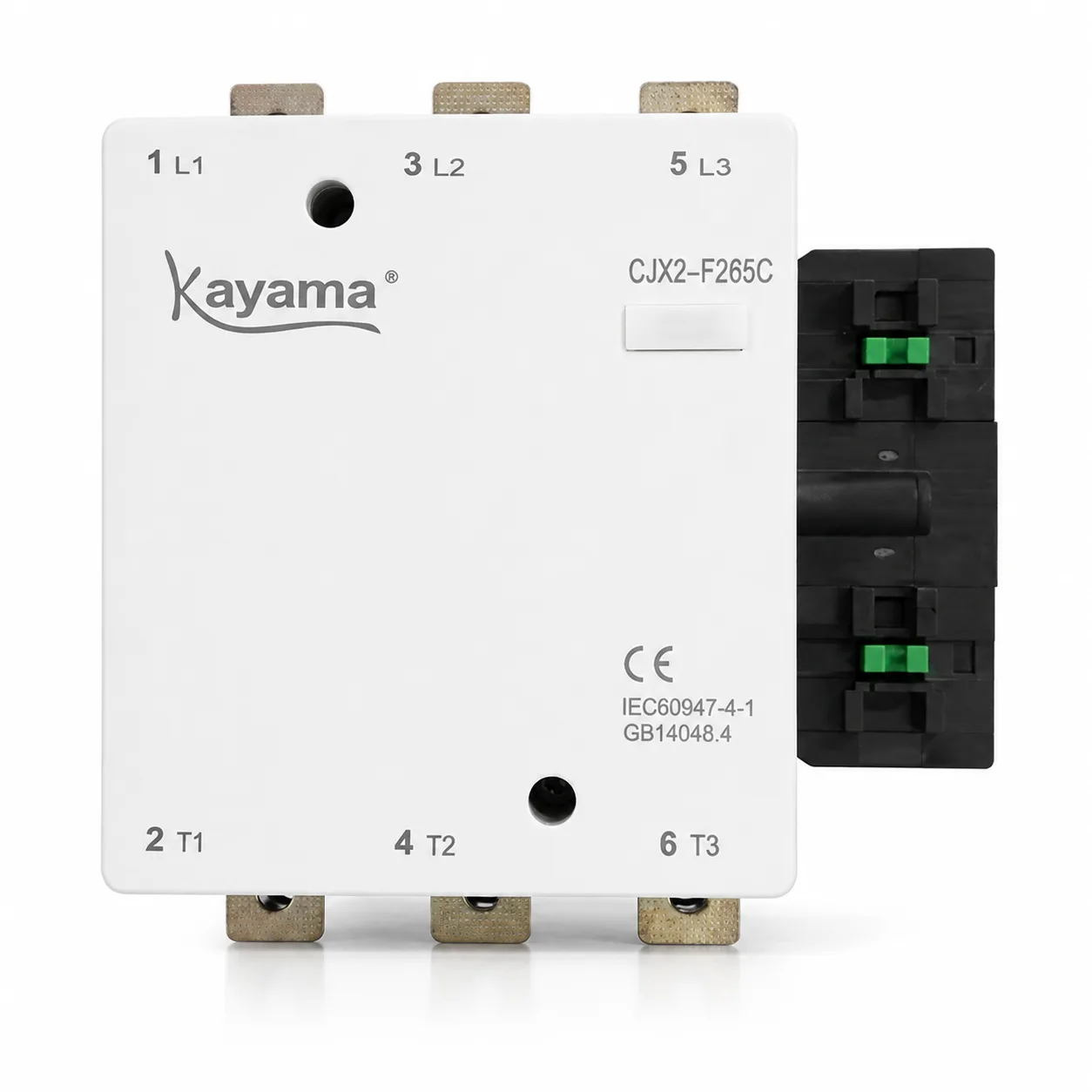

contator Tripolar CJX2-F265C - 220V- 50/60 HZ - KAYAMA
Contator Tripolar CJX2-F265C – 265 A | 220 V | 3P + 1NA
O Contator Tripolar Kayama CJX2-F265C é desenvolvido para comando e manobra de motores trifásicos e cargas elétricas de elevada corrente, com 265 A em AC-3, 3 polos principais, 1 contato auxiliar normalmente aberto (1NA) e bobina de 220 Vca – 50/60 Hz. Indicado para painéis elétricos, máquinas e sistemas de automação industrial.
- SKU
- 07060015
- Categoria
- Tripolar
Fale com um especialista
Nossa equipe de consultores pode ajudar na especificação e dimensionamento.
Descrição Técnica
O equipamento utiliza bobina de comando em 220 Vca, com frequência de 50/60 Hz, sendo destinado à utilização em painéis elétricos de potência e comando, máquinas industriais e sistemas de automação que operam com cargas de maior corrente.

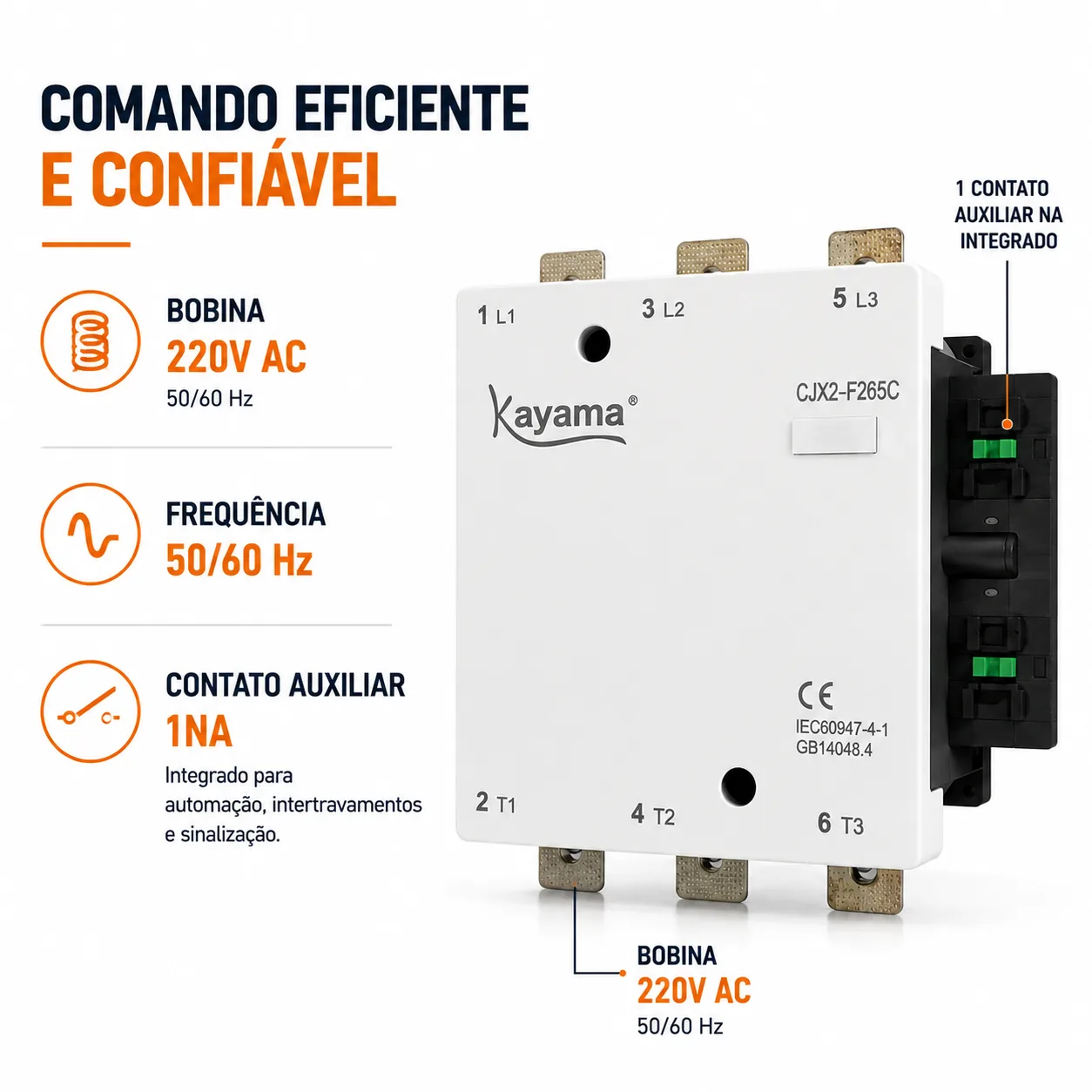

Sua configuração com 3 polos principais (3P) e 1 contato auxiliar normalmente aberto (1NA) permite sua integração a circuitos de comando, retenção, sinalização, confirmação de estado, intertravamento e automação.
O Contator Tripolar Kayama CJX2-F265C é um dispositivo eletromecânico desenvolvido para comando e manobra de motores trifásicos e outras cargas elétricas de elevada corrente em aplicações industriais.

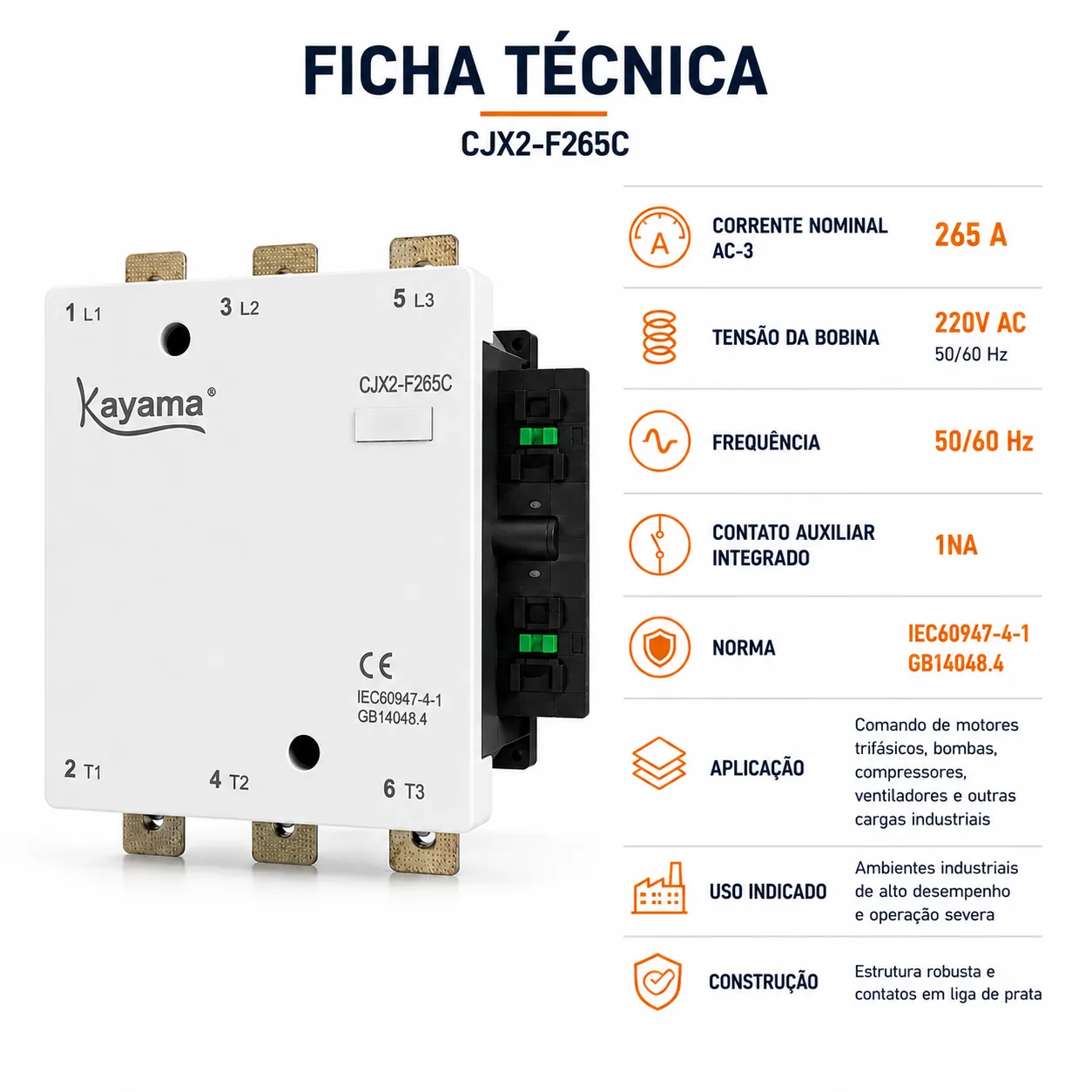

Características Técnicas
- Marca: Kayama
- Modelo: CJX2-F265C
- Tipo: Contator tripolar
- Polos principais: 3P
- Contato auxiliar: 1NA
- Corrente nominal: 265 A – categoria AC-3
- Tensão da bobina: 220 Vca
- Frequência: 50/60 Hz
- Temperatura de operação: -20 °C a +60 °C

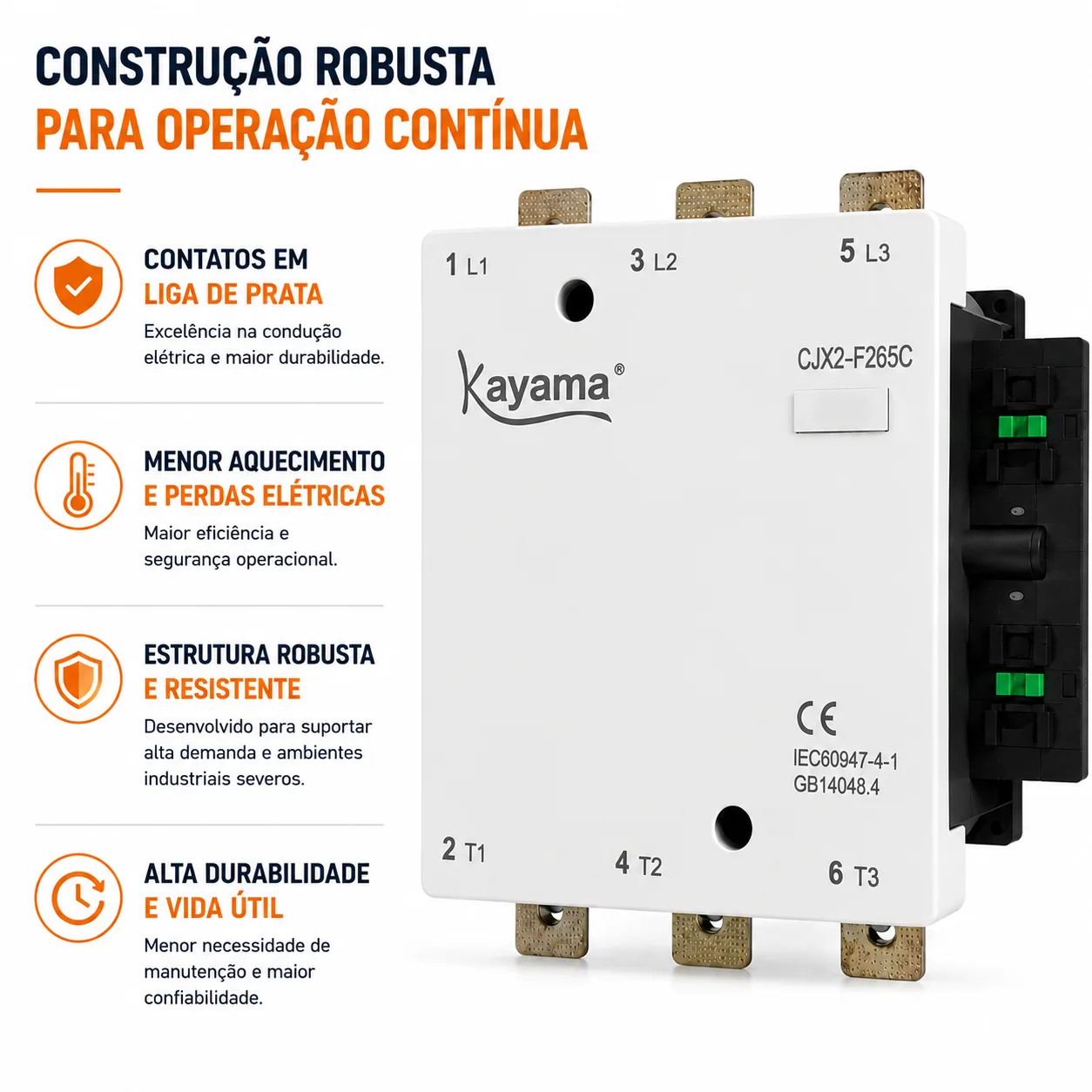

- Construção destinada a aplicações industriais e circuitos de elevada corrente

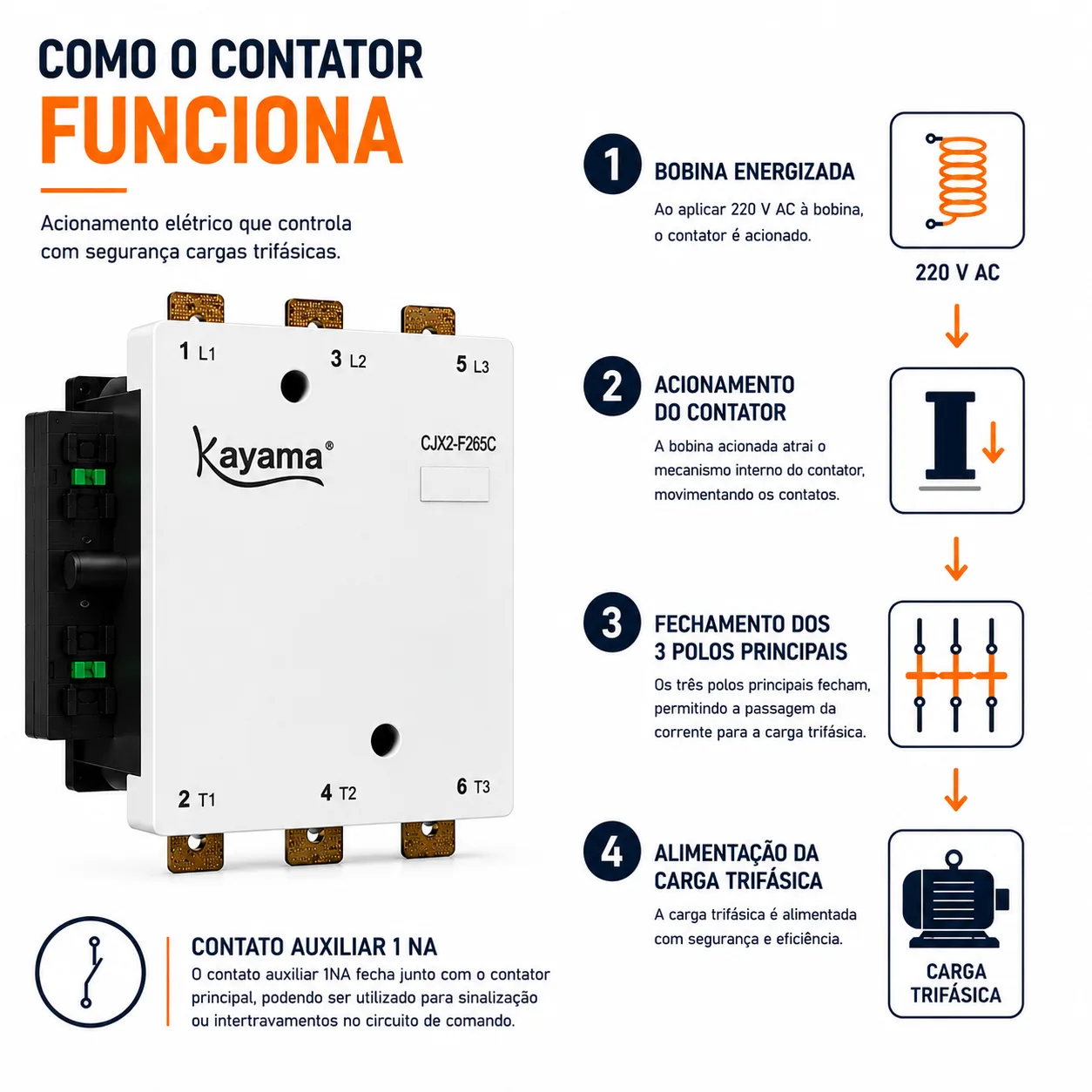

Funcionamento
Quando a bobina é desenergizada, o mecanismo retorna à posição de repouso, interrompendo a alimentação pelos contatos principais e alterando novamente o estado do contato auxiliar.
O contato auxiliar 1NA pode ser utilizado em circuitos de retenção, sinalização, confirmação de estado, intertravamento ou outras funções de comando e automação.
Quando a bobina de comando é energizada, o mecanismo eletromagnético do contator promove a comutação simultânea dos três polos principais, permitindo a alimentação da carga trifásica.
Benefícios Técnicos
A configuração com 265 A em AC-3 torna o CJX2-F265C adequado para sistemas de comando que exigem capacidade de manobra de cargas de maior corrente. A presença do contato auxiliar 1NA amplia as possibilidades de integração com circuitos de comando e automação.
Instalação e Dimensionamento
A instalação e a manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas técnicas aplicáveis.
Em aplicações com motores elétricos, devem ser considerados os dados de placa do motor, o regime de serviço e as condições reais de partida e operação.
O contator deve ser dimensionado de acordo com a categoria de utilização, corrente nominal da carga, tensão do circuito, potência do equipamento acionado, características de partida e frequência de manobras.
Dimensões
- Largura: 20 cm
- Altura: 20 cm
- Profundidade: 22 cm
- Peso: 6,99 kg
Informações de Cadastro
- NCM: 8536.49.00
- GTIN: 7900370000149
Produto Kayama
O CJX2-F265C é um produto exclusivo Kayama, desenvolvido para comando de cargas trifásicas e integração em sistemas profissionais de automação, máquinas e painéis elétricos industriais.

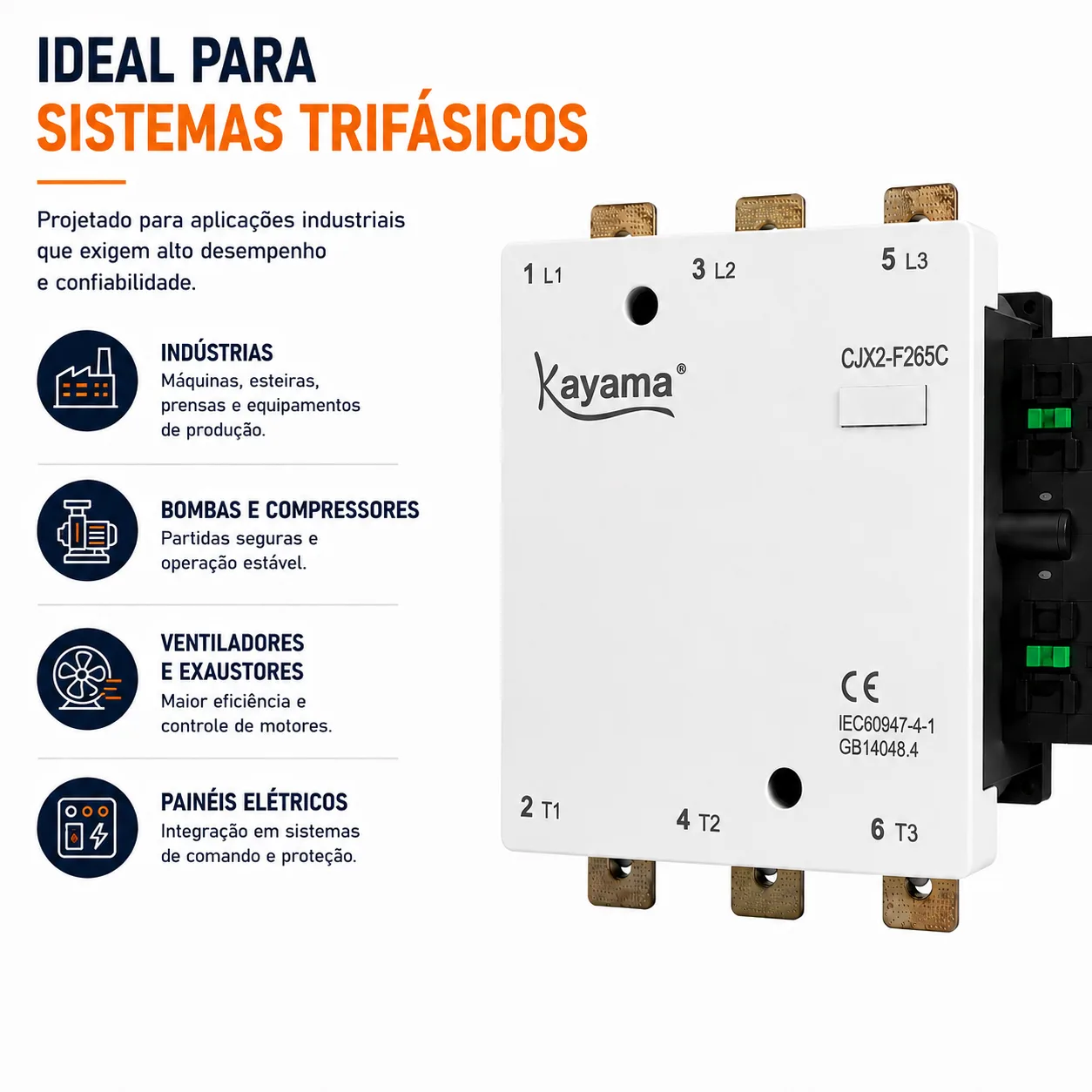

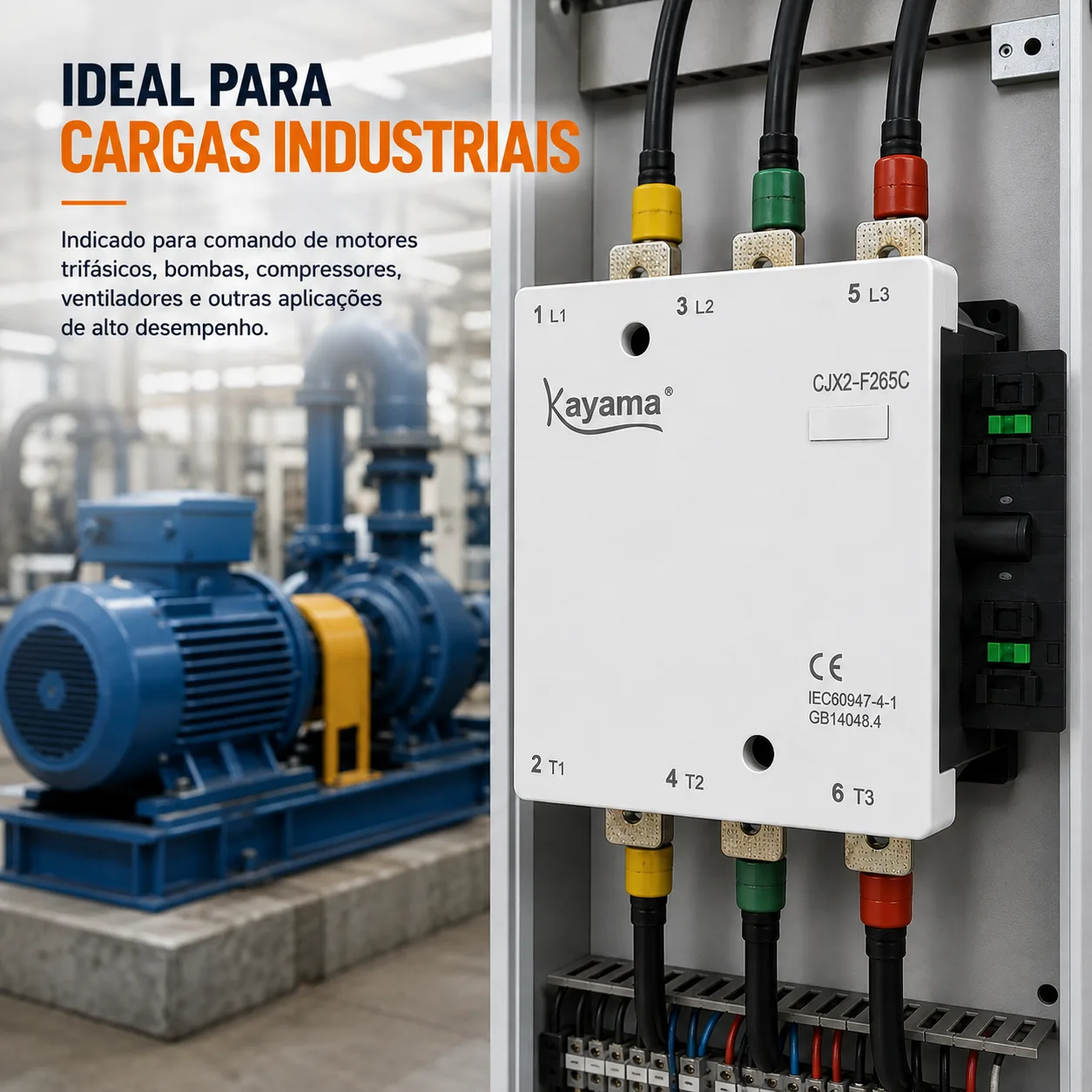

O Contator Tripolar Kayama CJX2-F265C é indicado para sistemas industriais que exigem manobra e comando de cargas trifásicas de elevada corrente, utilizando seus três polos principais e o contato auxiliar 1NA para integração com circuitos de comando e automação.
- Motores elétricos trifásicos de maior porte — utilizado na manobra e alimentação de motores dentro dos parâmetros de corrente e categoria de utilização especificados.
- Bombas industriais — aplicado em sistemas de bombeamento que utilizam motores trifásicos e necessitam de comando eletromecânico da carga.
- Compressores e sistemas de ar comprimido — utilizado no acionamento e desligamento de motores empregados em equipamentos de compressão industrial.
- Ventiladores e exaustores industriais — permite realizar a manobra de motores utilizados em sistemas de ventilação e exaustão de maior capacidade.
- Máquinas e equipamentos industriais — pode integrar circuitos de potência e comando de máquinas que utilizem cargas trifásicas compatíveis com suas características elétricas.

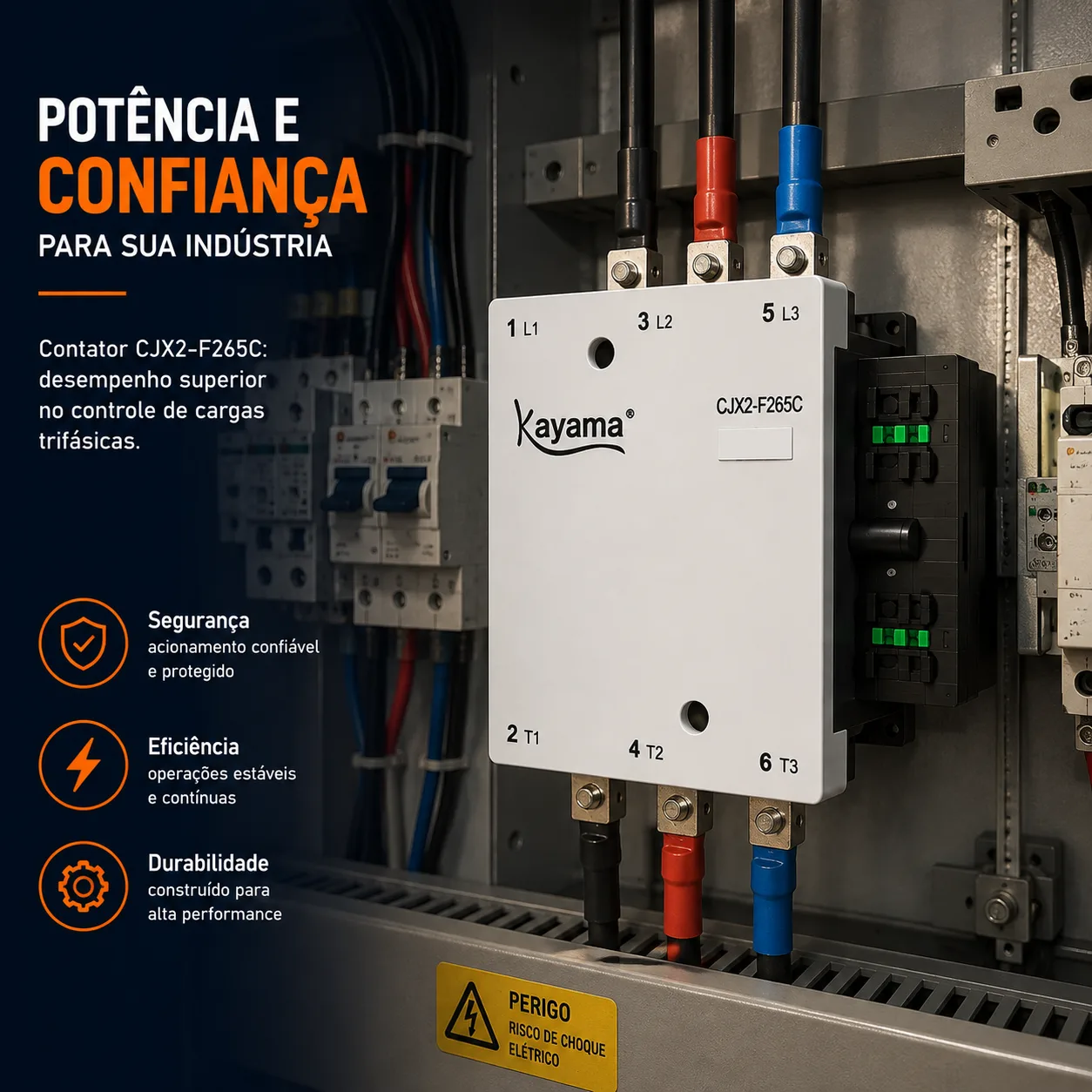

- Painéis elétricos de comando e potência — utilizado como elemento de manobra em painéis destinados ao controle de motores e outras cargas trifásicas.
- Sistemas de automação industrial — o contato auxiliar 1NA permite integração com circuitos de retenção, sinalização, confirmação de estado e lógicas de comando.
- Circuitos de partida de motores — pode integrar sistemas de partida quando corretamente dimensionado em conjunto com os demais componentes de proteção e comando.
- Sistemas com CLPs, relés e temporizadores — o contato auxiliar pode participar da interface entre o contator e os circuitos de controle e automação.
- Conjuntos com relés térmicos — pode ser integrado a sistemas de proteção e comando de motores, desde que o conjunto seja corretamente dimensionado para a aplicação.
