contator Tripolar CJX2-F115C - 220V- 50/60 HZ - KAYAMA
Contator Tripolar CJX2-F115C – 115 A | 220 Vca | 3P + 1NA | Kayama
O Contator Tripolar Kayama CJX2-F115C foi desenvolvido para comando e manobra de cargas trifásicas de maior corrente, com 115 A em AC-3, 3 polos principais, 1 contato auxiliar 1NA e bobina de 220 Vca – 50/60 Hz.
- SKU
- 07060011
- Categoria
- Tripolar
Fale com um especialista
Nossa equipe de consultores pode ajudar na especificação e dimensionamento.
Descrição Técnica
Equipado com bobina de comando de 220 Vca – 50/60 Hz, o CJX2-F115C é destinado a painéis elétricos de potência e comando que operam com cargas de maior corrente.

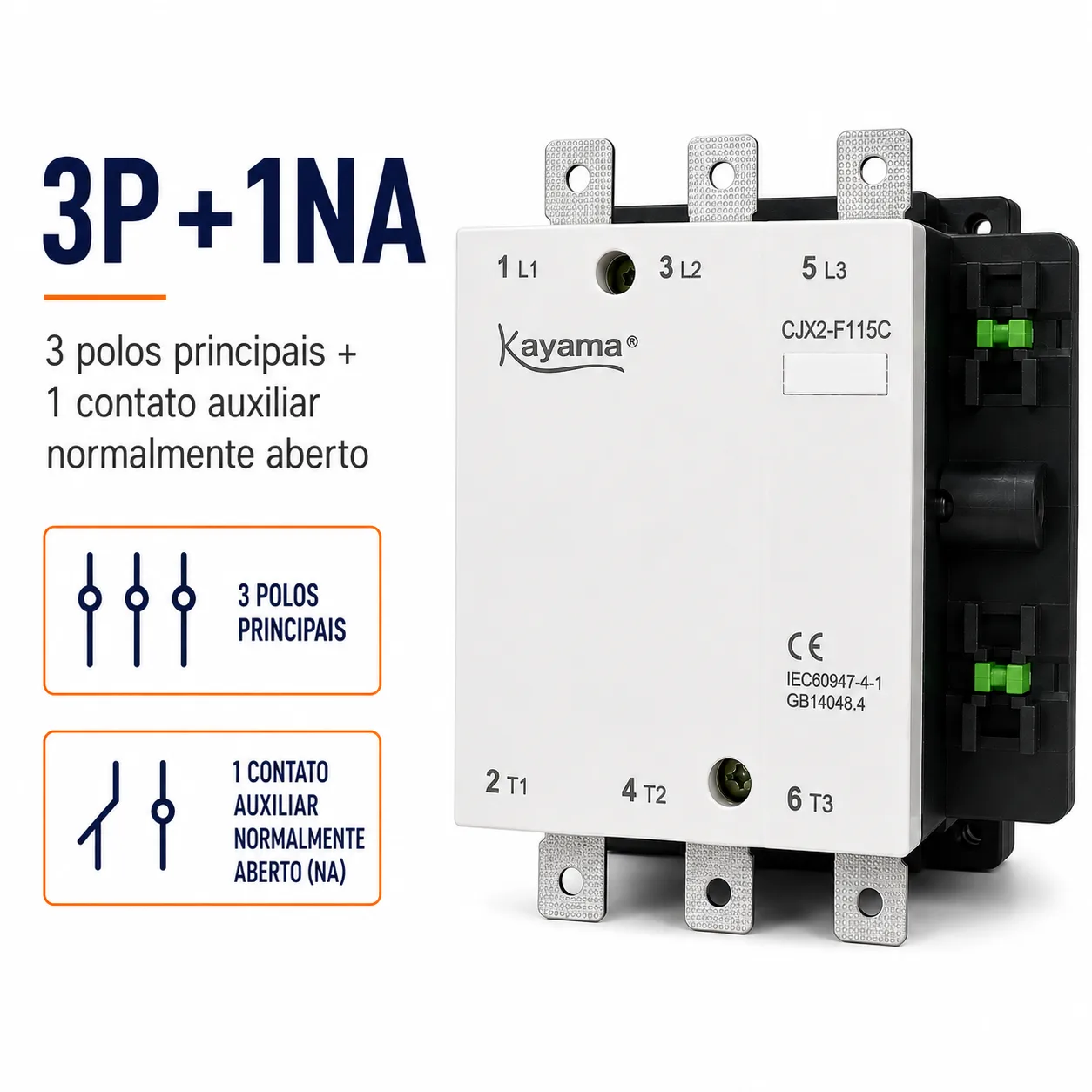

Sua configuração com 3 polos principais (3P) e 1 contato auxiliar normalmente aberto (1NA) permite integração a circuitos de retenção, sinalização, intertravamento, confirmação de estado e outras lógicas de comando.
O Contator Tripolar Kayama CJX2-F115C é um dispositivo eletromecânico desenvolvido para comando e manobra de motores trifásicos e outras cargas elétricas em aplicações industriais e sistemas de automação.
Características Técnicas
- Modelo: CJX2-F115C
- Tipo: Contator tripolar
- Polos principais: 3P
- Contato auxiliar: 1NA

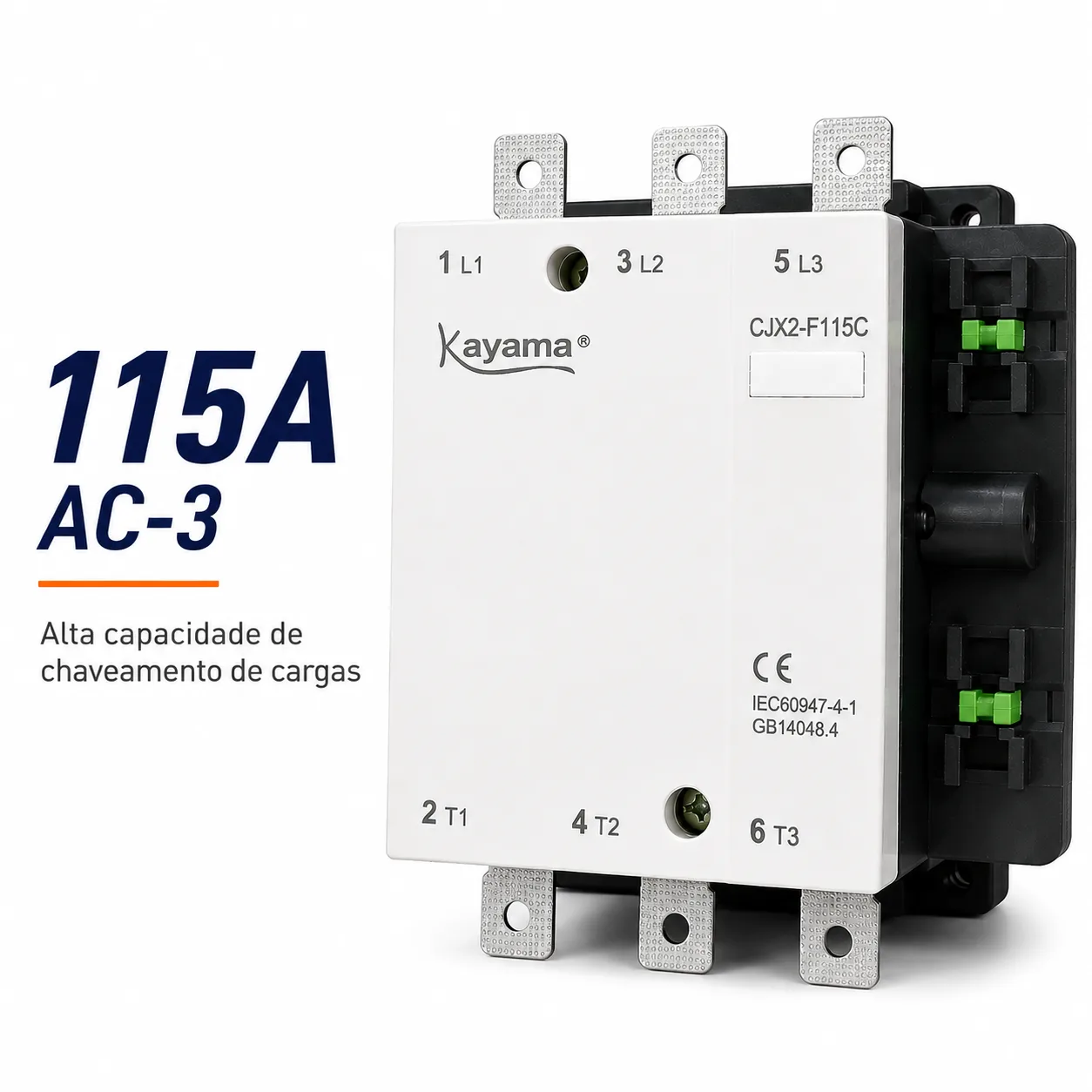

- Corrente nominal: 115 A em categoria AC-3

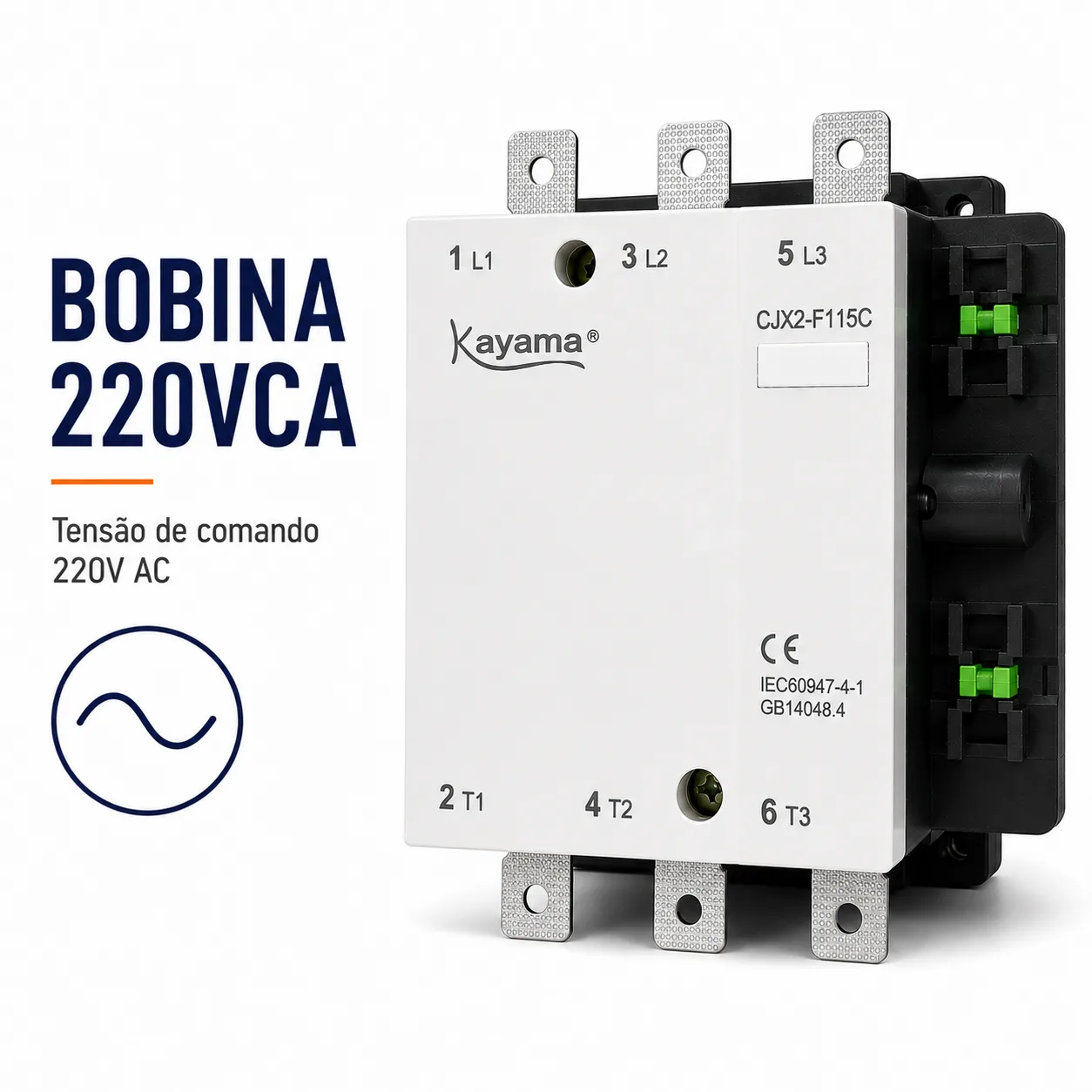

- Tensão da bobina: 220 Vca
- Frequência: 50/60 Hz
- Temperatura de operação: -20 °C a +60 °C
- Dimensões aproximadas: 170 × 170 × 170 mm
- Peso aproximado: 3,55 kg
- Construção: destinada a aplicações industriais e circuitos de maior corrente
Funcionamento
Ao desenergizar a bobina, o mecanismo retorna à posição de repouso, restabelecendo o estado correspondente dos contatos.
Os polos principais realizam a manobra da carga trifásica, enquanto o contato auxiliar pode ser empregado em funções de retenção, sinalização, confirmação de estado, intertravamento e outras lógicas de comando.
Quando a bobina de 220 Vca é energizada, o mecanismo eletromagnético promove a comutação simultânea dos três polos principais e do contato auxiliar 1NA.

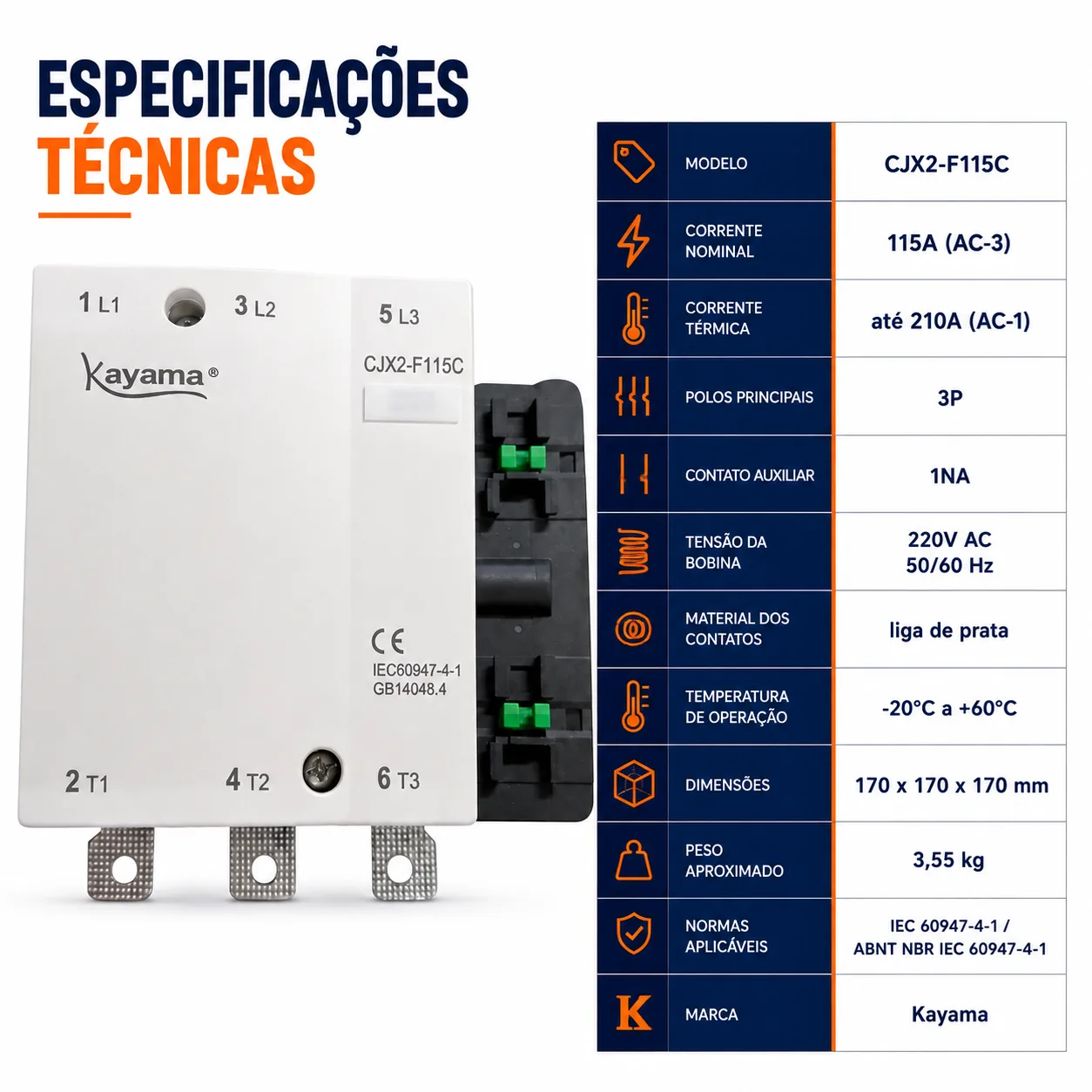

Especificações
- Marca: Kayama
- Modelo: CJX2-F115C
- Corrente nominal: 115 A – AC-3
- Polos: 3P
- Contato auxiliar: 1NA
- Bobina: 220 Vca
- Frequência: 50/60 Hz
- Temperatura de operação: -20 °C a +60 °C
- Dimensões: 170 × 170 × 170 mm
- Peso aproximado: 3,55 kg
- NCM: 8536.49.00
- GTIN: 7900370000101

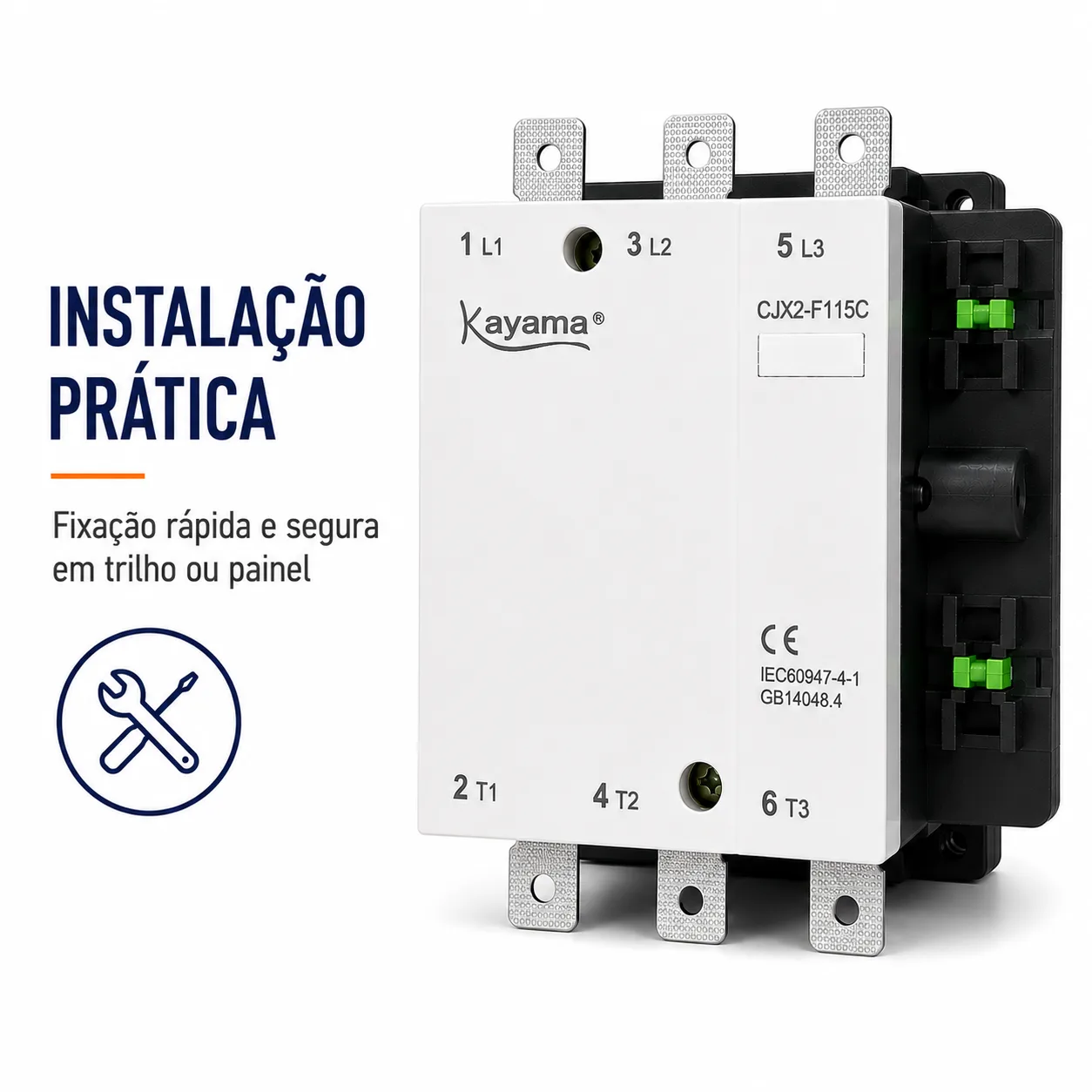

Instalação
A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas técnicas aplicáveis.
No acionamento de motores elétricos, devem ser considerados os dados de placa do motor e as condições reais de operação da instalação.
O CJX2-F115C deve ser dimensionado conforme a categoria de utilização, corrente nominal da carga, tensão do circuito, potência do equipamento acionado, características de partida e frequência de manobras.
Produto Kayama
O Contator Tripolar CJX2-F115C é um produto Kayama, desenvolvido para comando de cargas trifásicas de maior corrente e integração em sistemas profissionais de automação, máquinas e painéis elétricos industriais.
O Contator Tripolar CJX2-F115C é indicado para sistemas de comando e manobra de cargas trifásicas de maior corrente, especialmente em aplicações industriais que utilizam 115 A em categoria AC-3, bobina de 220 Vca e contato auxiliar 1NA.
-
Motores elétricos trifásicos — utilizado para realizar a manobra da alimentação de motores trifásicos, respeitando a corrente, a categoria de utilização e as características de partida da aplicação. -
Bombas industriais — pode integrar circuitos de comando de bombas acionadas por motores trifásicos, permitindo o acionamento e desligamento da carga por meio do circuito de controle. -
Compressores e sistemas de ar comprimido — aplicado no comando de motores utilizados em sistemas de compressão, conforme o dimensionamento elétrico do equipamento. -
Ventiladores e exaustores industriais — utilizado para controlar motores trifásicos empregados em sistemas de ventilação e exaustão de maior porte. -
Máquinas e equipamentos industriais — pode ser integrado a máquinas que necessitem de dispositivo eletromagnético para manobra de cargas trifásicas de maior corrente. -

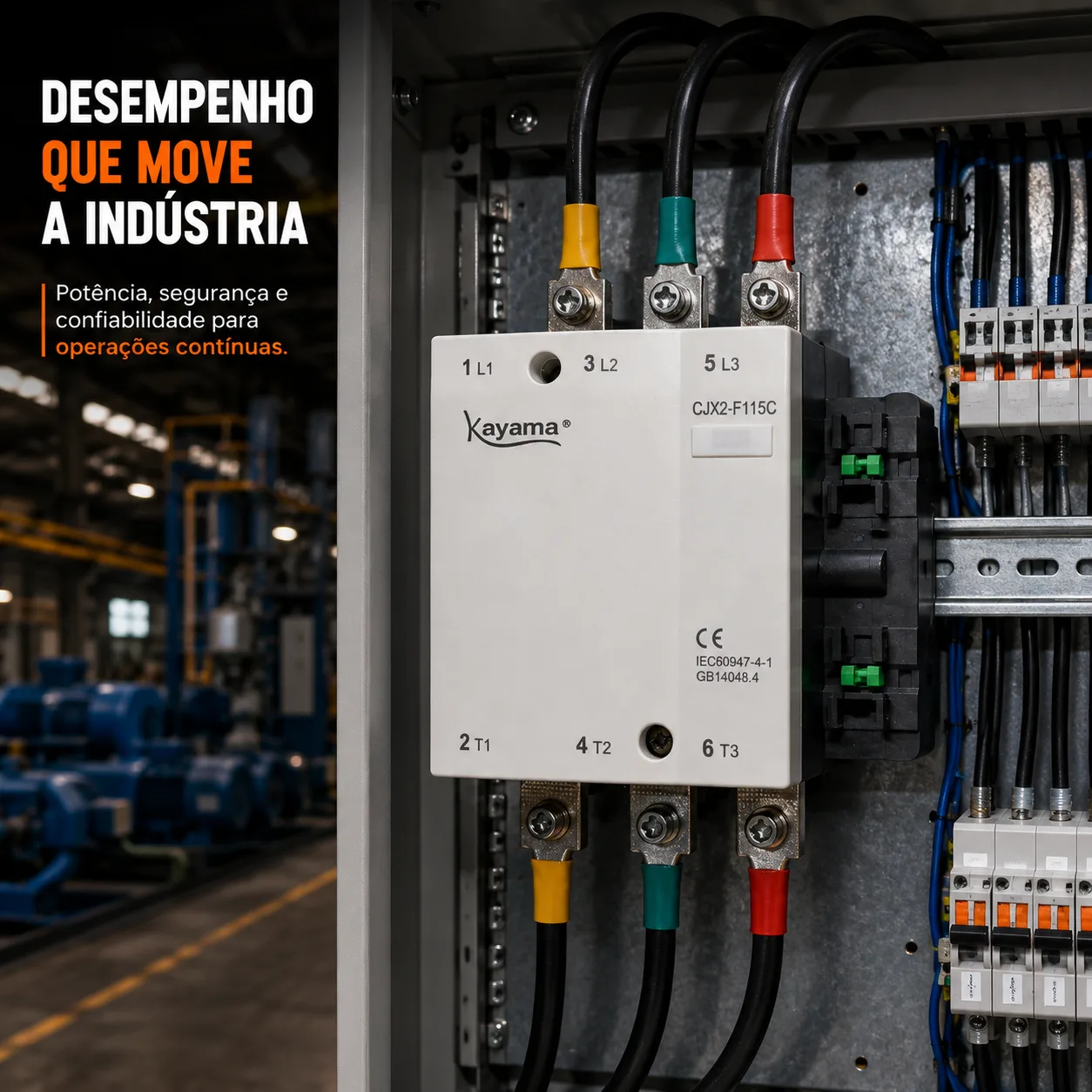

Painéis elétricos de comando e potência — empregado como elemento de manobra em painéis industriais destinados ao controle de cargas trifásicas. -
Sistemas de automação industrial — pode receber comandos provenientes de sistemas de automação, permitindo a integração da manobra de potência à lógica de controle. -
Circuitos de partida de motores — pode fazer parte de conjuntos de partida, desde que corretamente dimensionado em conjunto com os demais componentes do sistema. -
Sistemas com CLPs, relés e temporizadores — o acionamento da bobina de 220 Vca pode ser integrado a diferentes arquiteturas de comando, enquanto o 1NA pode participar da lógica auxiliar. -
Conjuntos com relés térmicos — pode ser associado a dispositivos de proteção contra sobrecarga em circuitos de motores, compondo conjuntos de comando e proteção adequadamente dimensionados.
