contator Tripolar CJX2-8011B - 220V- 50/60 HZ - KAYAMA

Descrição Técnica

Produto exclusivo Kayama, destinado a aplicações profissionais de comando e automação elétrica.

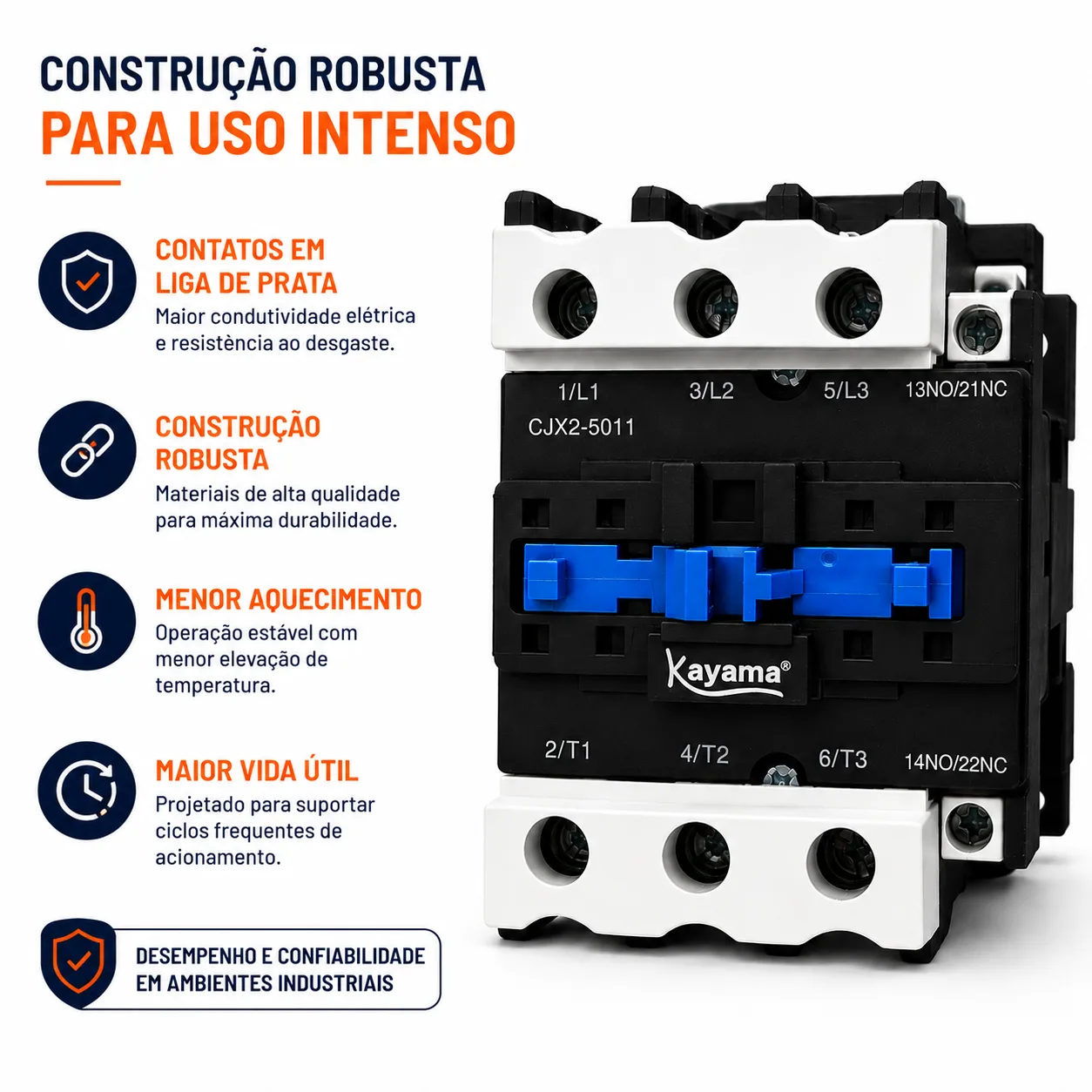

Equipado com bobina de comando de 220 Vca – 50/60 Hz, apresenta construção robusta e adequada para instalação em painéis e quadros elétricos destinados ao comando de cargas de maior corrente.

Sua configuração com 3 polos principais e 2 contatos auxiliares, sendo 1NA + 1NF, permite integração a circuitos de retenção, sinalização, intertravamento, reversão e outras lógicas de comando.

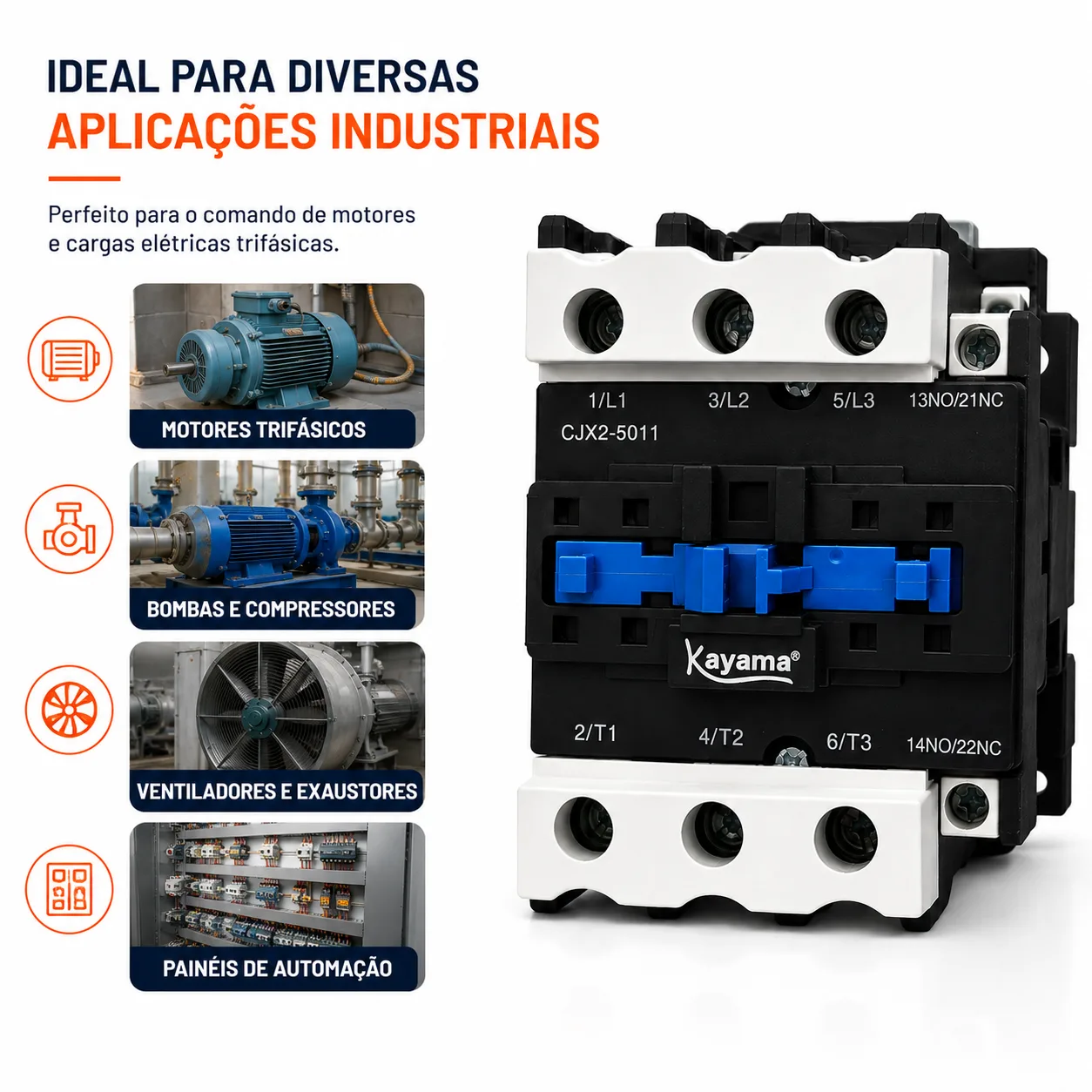

O Contator Tripolar Kayama CJX2-8011B é um dispositivo eletromecânico desenvolvido para comando e manobra de motores trifásicos e outras cargas elétricas em aplicações industriais, comerciais e de automação.

Características Técnicas

• Modelo: CJX2-8011B
• Marca: Kayama
• Tipo: Contator tripolar
• Polos principais: 3P
• Contatos auxiliares: 1NA + 1NF
• Corrente nominal: 80 A em categoria AC-3

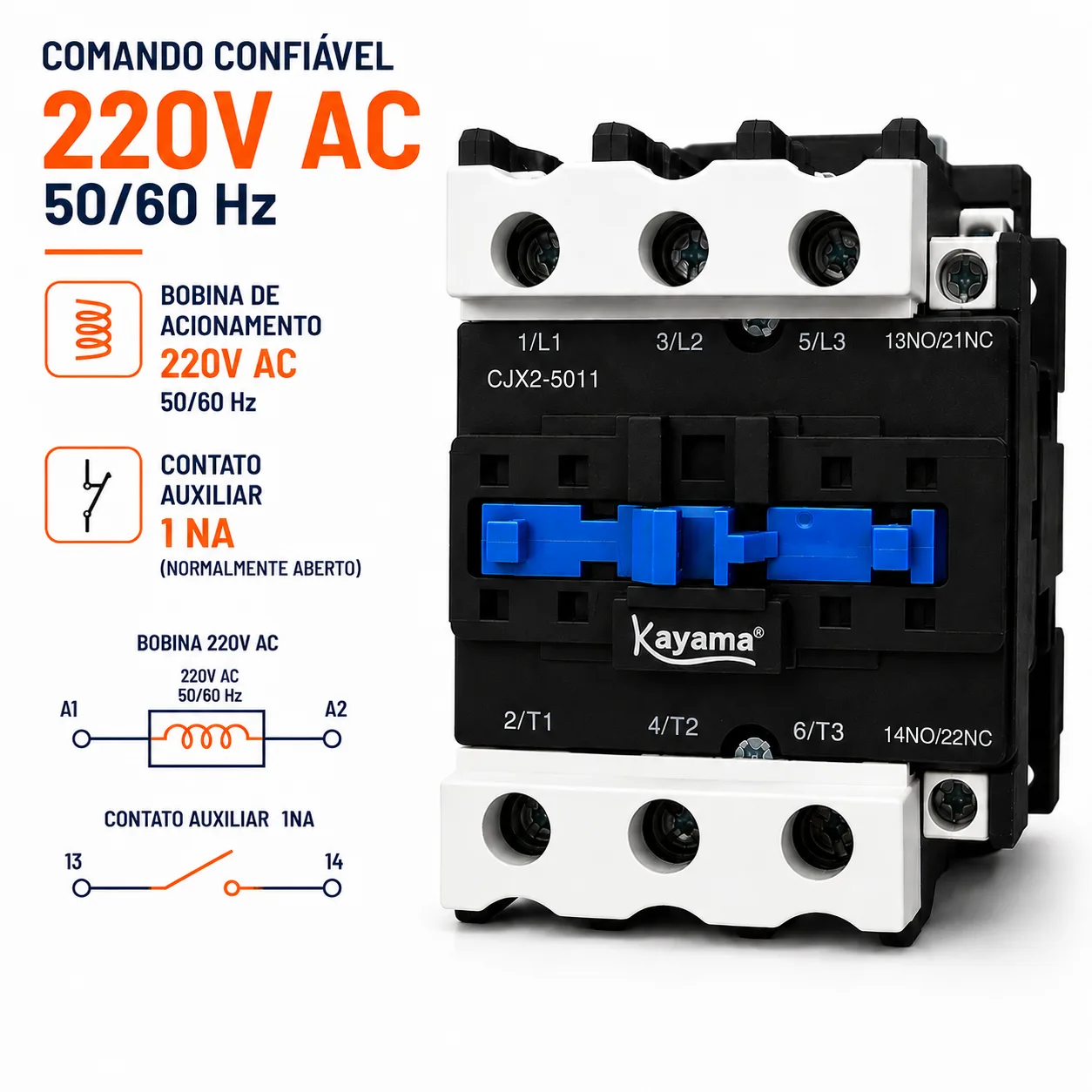

• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C
• Construção adequada para aplicações industriais e sistemas de comando elétrico

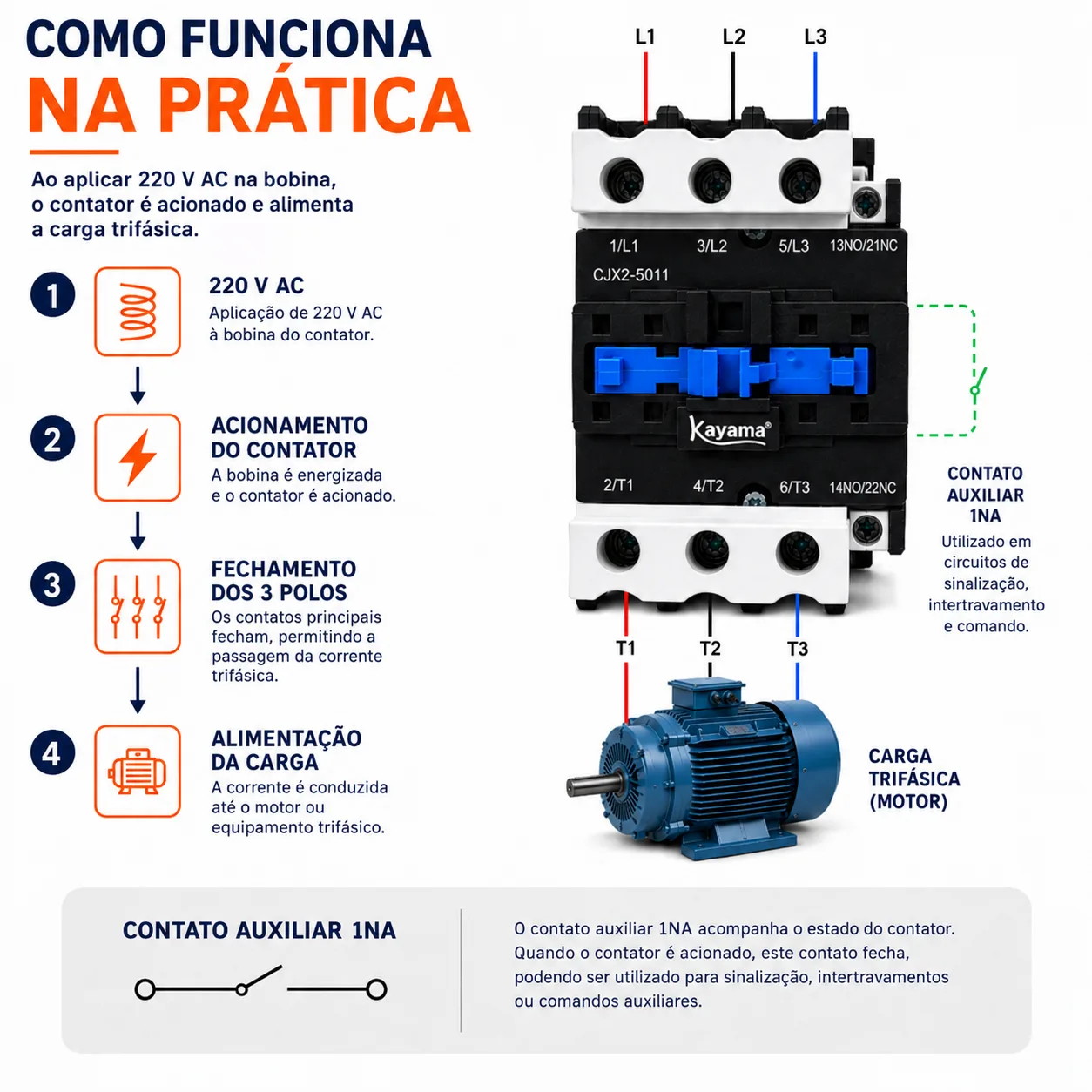

Funcionamento

Quando a bobina é desenergizada, os contatos retornam ao seu estado de repouso.

Os polos principais realizam a manobra da carga trifásica, enquanto os contatos auxiliares 1NA + 1NF podem ser utilizados em funções de retenção, sinalização, confirmação de estado, bloqueio e intertravamento entre circuitos.

Quando a bobina de 220 Vca é energizada, o mecanismo eletromagnético promove a comutação simultânea dos três polos principais e dos contatos auxiliares.

Especificações

• Marca: Kayama
• Modelo: CJX2-8011B
• Corrente nominal: 80 A – AC-3
• Polos: 3P
• Contatos auxiliares: 1NA + 1NF
• Bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C

Dimensões

As dimensões correspondem ao Contator Tripolar CJX2-8011B completo. Não foram utilizadas as dimensões do modelo tetrapolar nem do conjunto duplo com intertravamento, que são produtos distintos.

• Largura: 9 cm
• Altura: 13 cm
• Profundidade: 13 cm

Instalação

A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas técnicas aplicáveis.

Para aplicações com motores elétricos, o dimensionamento deve considerar os dados de placa do motor e as condições previstas de partida e operação.

O contator deve ser dimensionado conforme a categoria de utilização, corrente nominal da carga, tensão do circuito, características do equipamento acionado e frequência de manobras.

NCM e GTIN

• NCM: 8536.49.00
• GTIN: 7900370000286

Produto Kayama

O CJX2-8011B é um produto exclusivo Kayama, desenvolvido para comando de cargas trifásicas e integração em sistemas profissionais de automação e controle elétrico.
