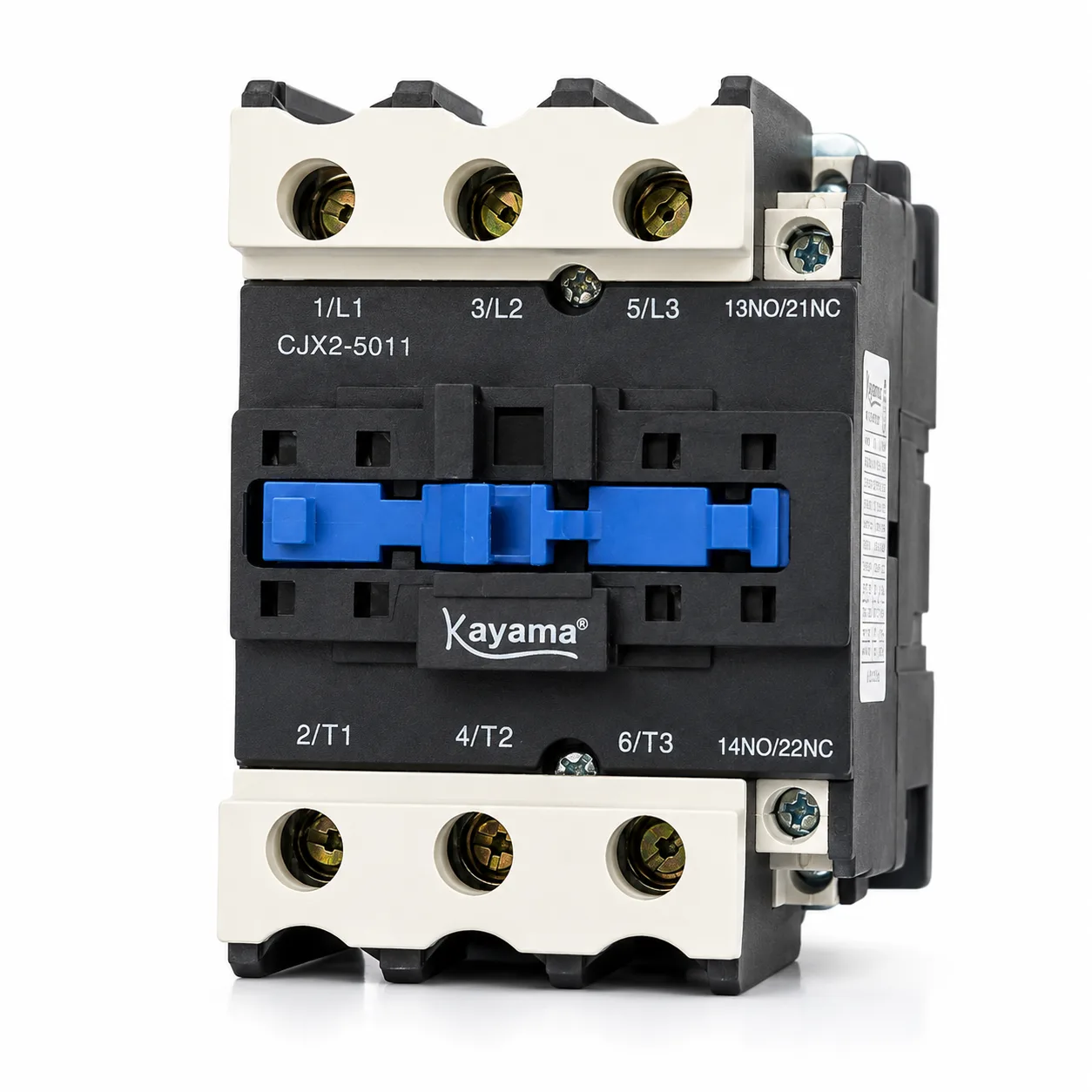

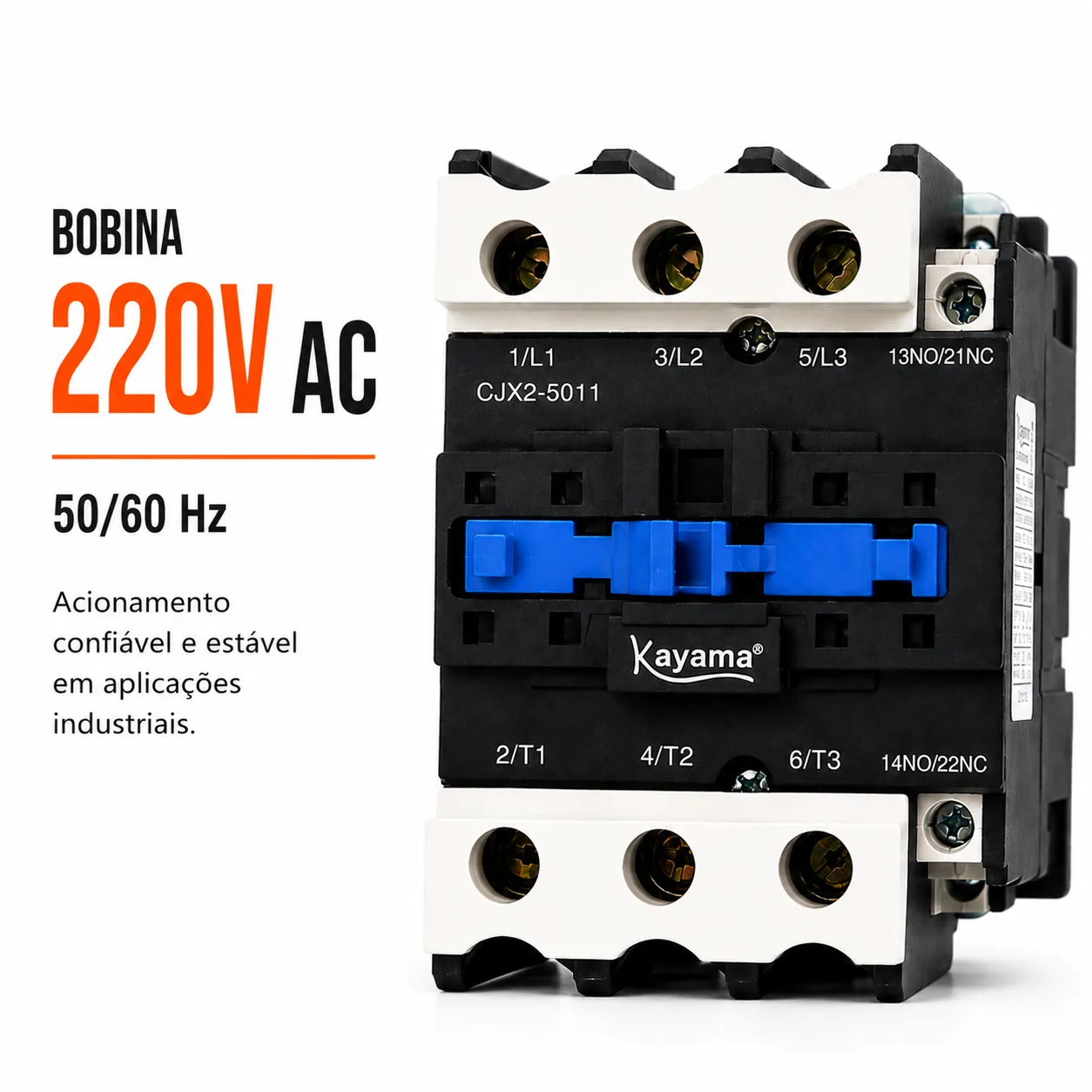

contator Tripolar CJX2-5011B - 220V- 50/60 HZ - KAYAMA

Descrição Técnica

A bobina de comando de 220 Vca, com frequência de 50/60 Hz, permite o acionamento do contator a partir de circuitos de controle compatíveis com essa tensão.

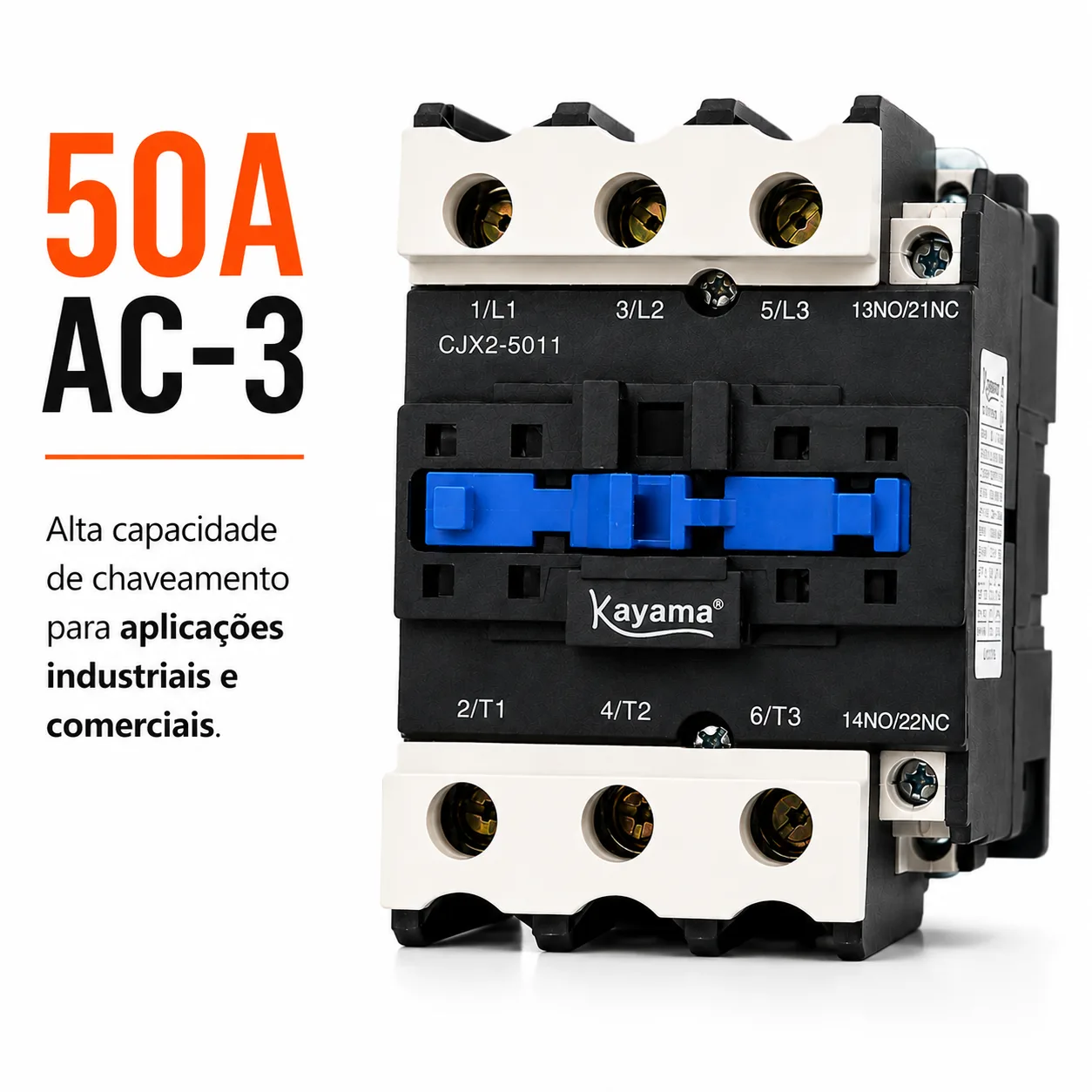

Com capacidade nominal de 50 A em categoria de utilização AC-3, o modelo possui 3 polos principais para o chaveamento do circuito de potência e contatos auxiliares 1NA + 1NF, permitindo sua integração aos circuitos de comando, sinalização e intertravamento.

O Contator Tripolar Kayama CJX2-5011B é desenvolvido para comando, manobra e controle de cargas elétricas, especialmente em aplicações envolvendo motores e sistemas de automação industrial.

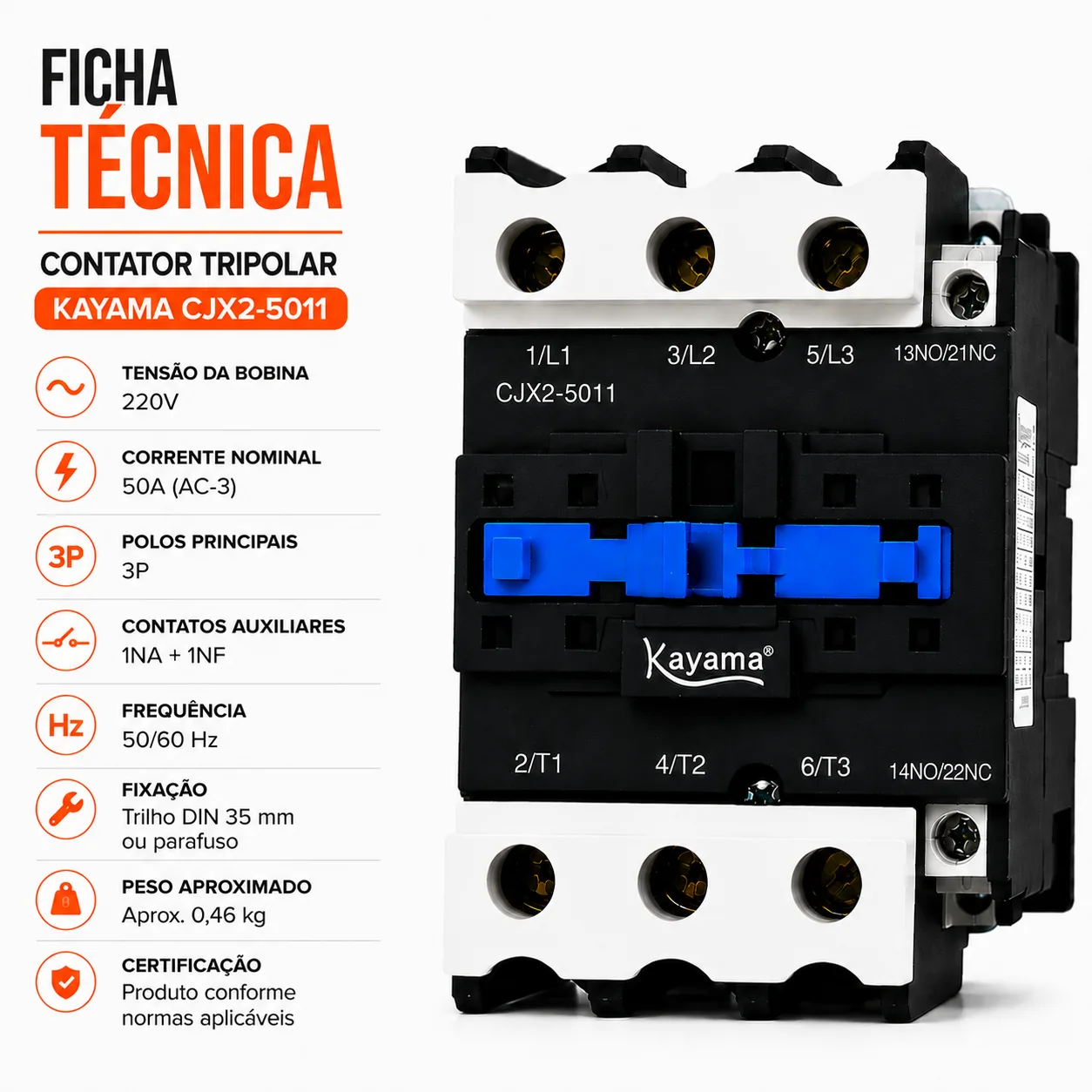

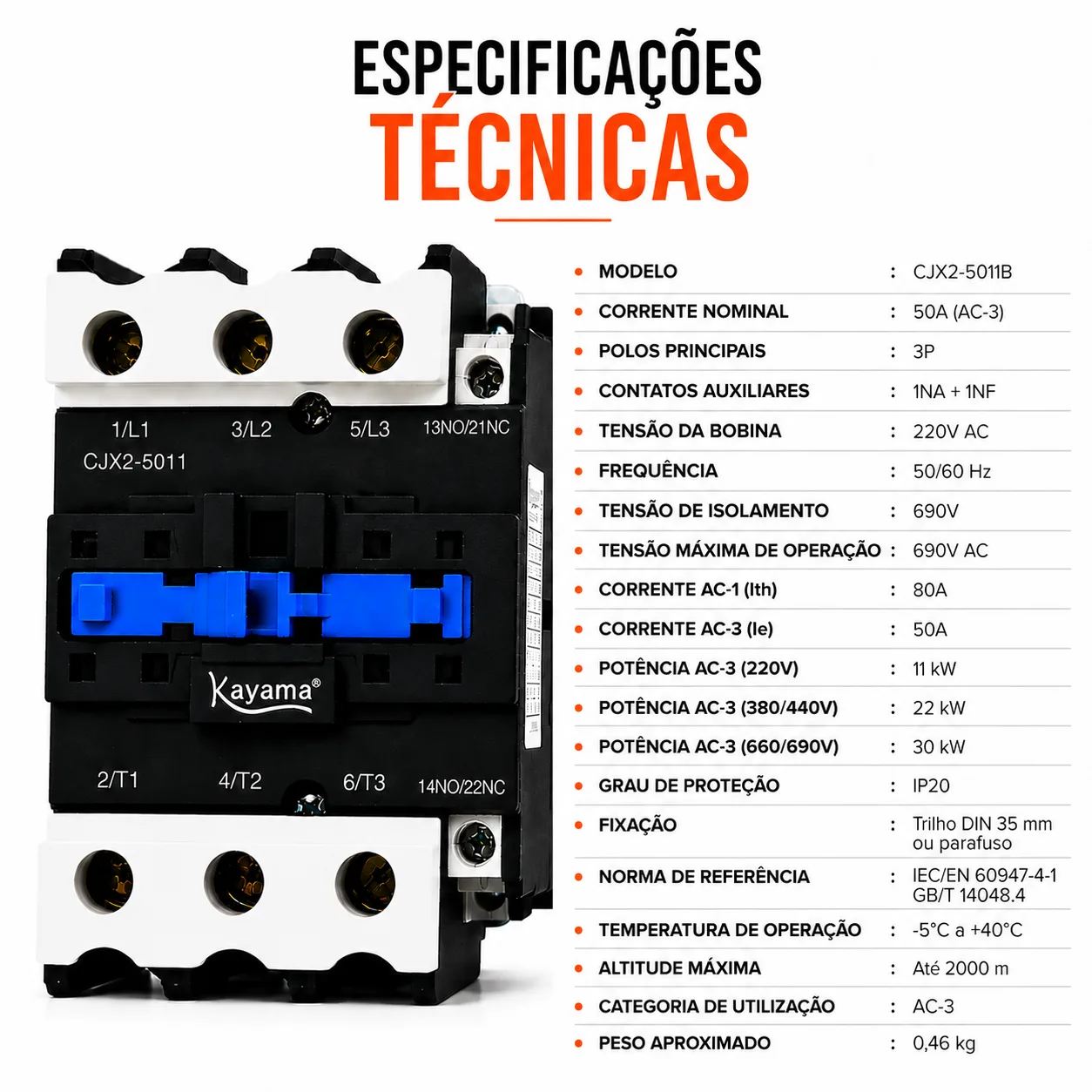

Características Técnicas

• Modelo: CJX2-5011B
• Marca: Kayama
• Corrente nominal: 50 A
• Categoria de utilização: AC-3
• Polos principais: 3P
• Contatos auxiliares: 1NA + 1NF
• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz

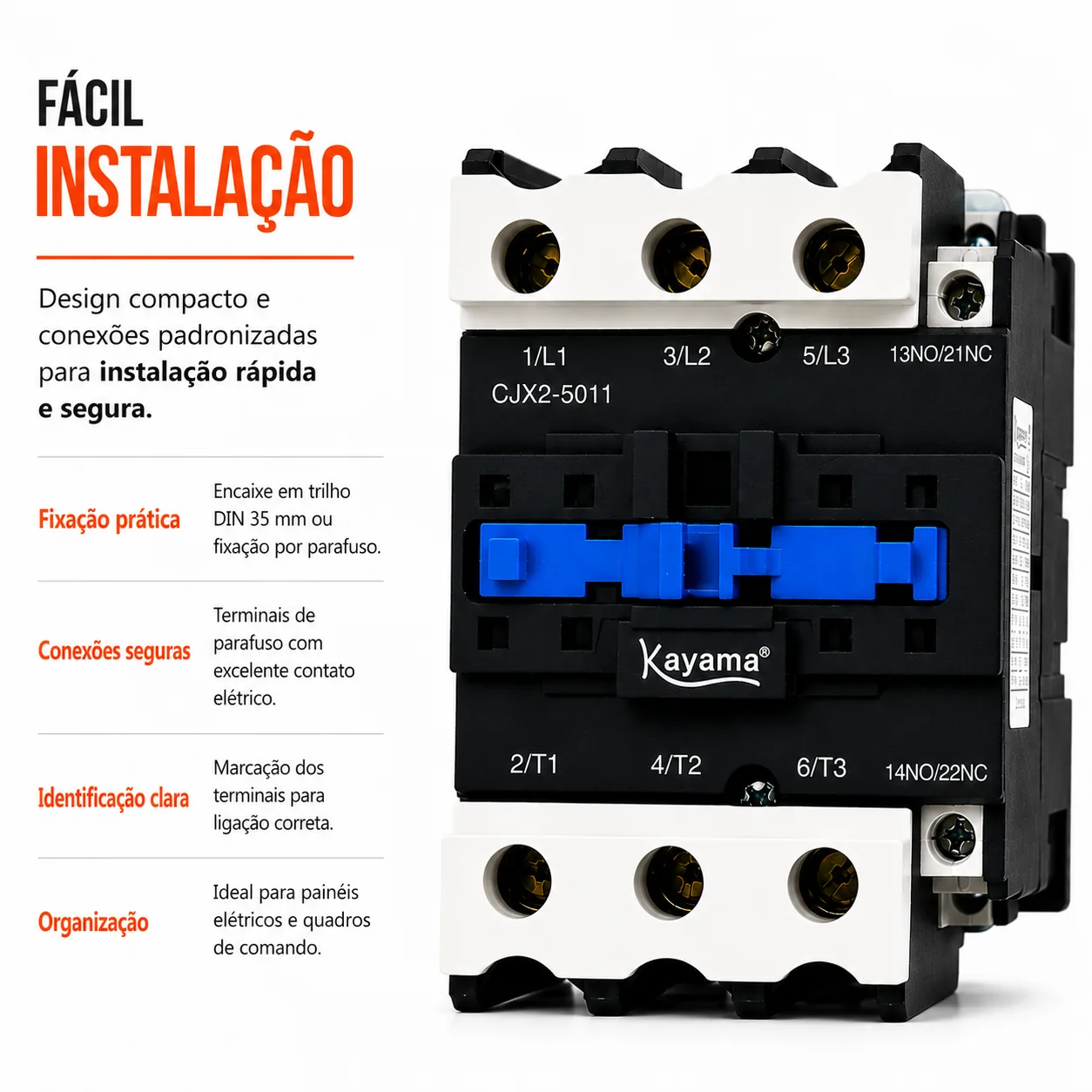

• Montagem: trilho DIN ou fixação por parafusos, conforme configuração de instalação

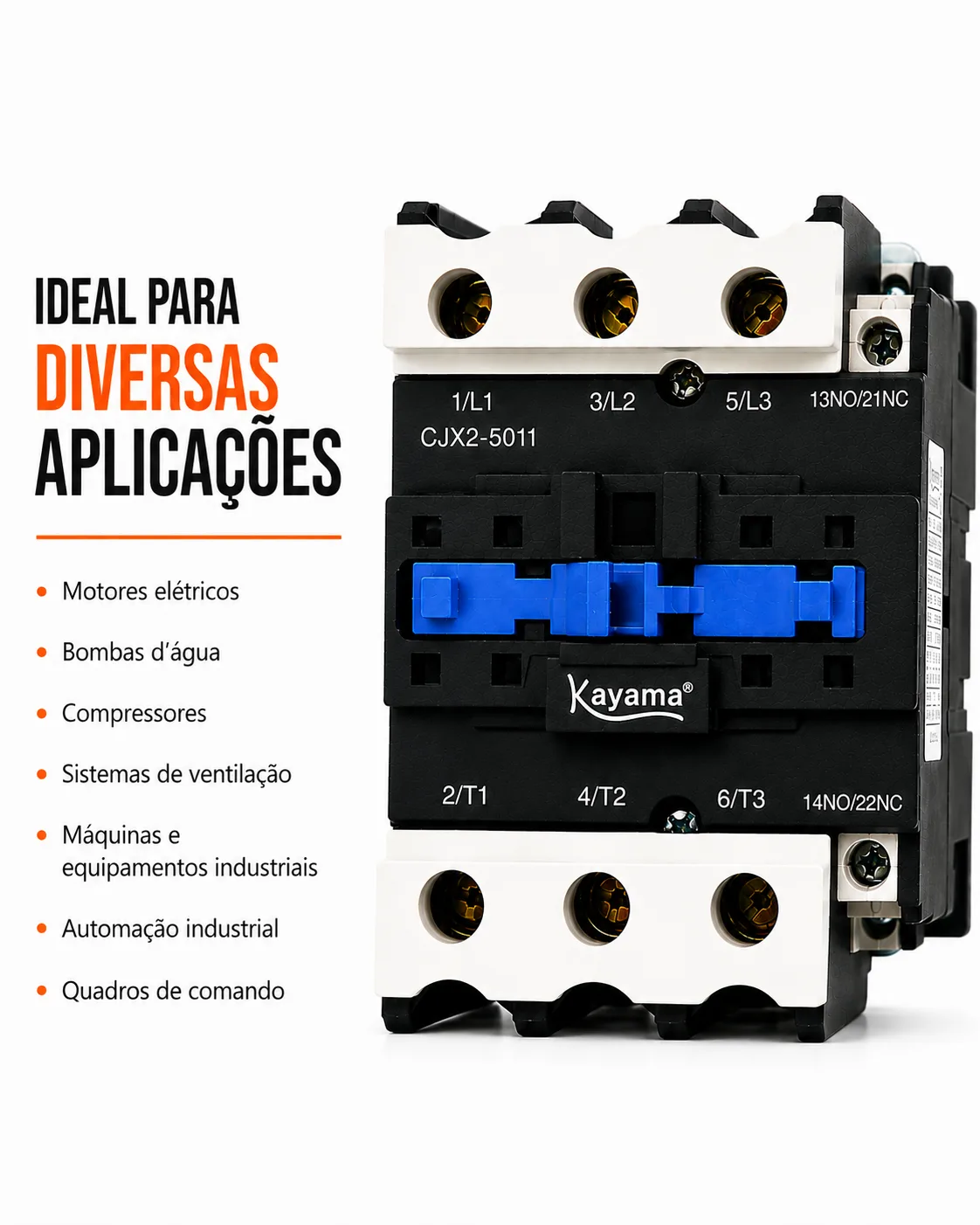

• Aplicação: circuitos de comando, automação e acionamento de motores

Contatos e Comutação

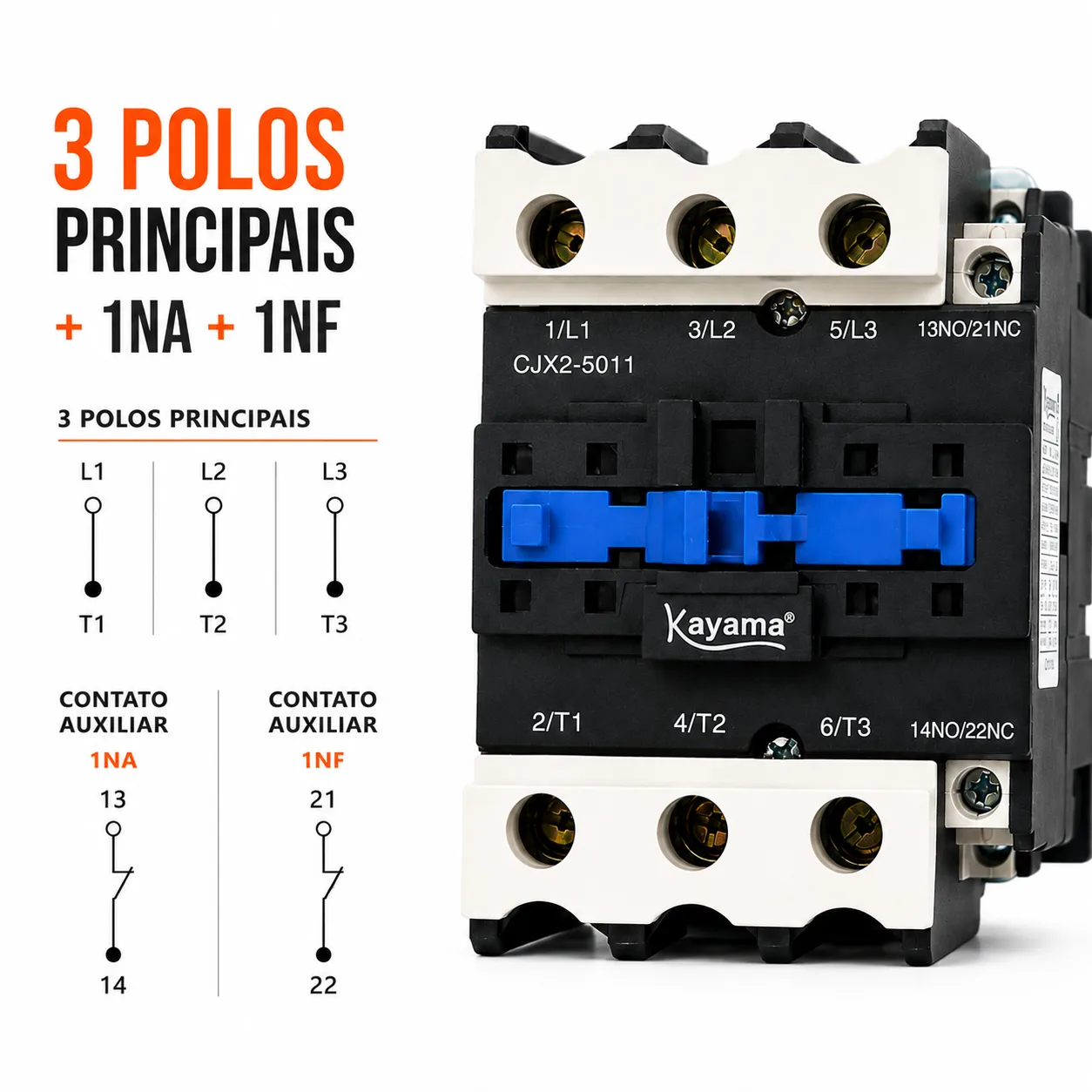

Os contatos são desenvolvidos para proporcionar condução e comutação adequadas em aplicações profissionais. A configuração 3P + 1NA + 1NF permite utilizar os contatos principais no circuito de potência e os contatos auxiliares para funções de comando, sinalização e lógica de controle.

Funcionamento

Quando a bobina é desenergizada, os contatos retornam ao seu estado de repouso.

Ao mesmo tempo, os contatos auxiliares NA e NF alteram seu estado, possibilitando sua utilização em circuitos de comando, sinalização e controle.

Quando a bobina de 220 Vca é energizada, o mecanismo interno do contator realiza a comutação dos contatos principais, permitindo o acionamento da carga conectada ao circuito de potência.

Instalação e Compatibilidade

Para substituição ou integração em um sistema existente, é importante verificar modelo, corrente nominal, tensão e frequência da bobina, quantidade e configuração dos contatos auxiliares, dimensões e sistema de fixação antes da instalação.

O CJX2-5011B pode ser utilizado em instalações profissionais e industriais compatíveis com suas características elétricas e mecânicas.

Dimensões

As dimensões correspondem ao Contator Tripolar CJX2-5011B completo, não ao jogo de contatos ou a outro acessório.

• Largura: 8 cm
• Altura: 13 cm
• Profundidade: 12 cm

NCM e GTIN

• NCM: 8536.49.00
• GTIN: 7900370000262

Produto Kayama

O Contator Tripolar CJX2-5011B Kayama é destinado a aplicações profissionais, comerciais e industriais que necessitam de um dispositivo para manobra de cargas, acionamento de motores e controle de circuitos elétricos.
