contator Tripolar CJX2-1810C - 220V- 50/60 HZ - KAYAMA

Descrição Técnica

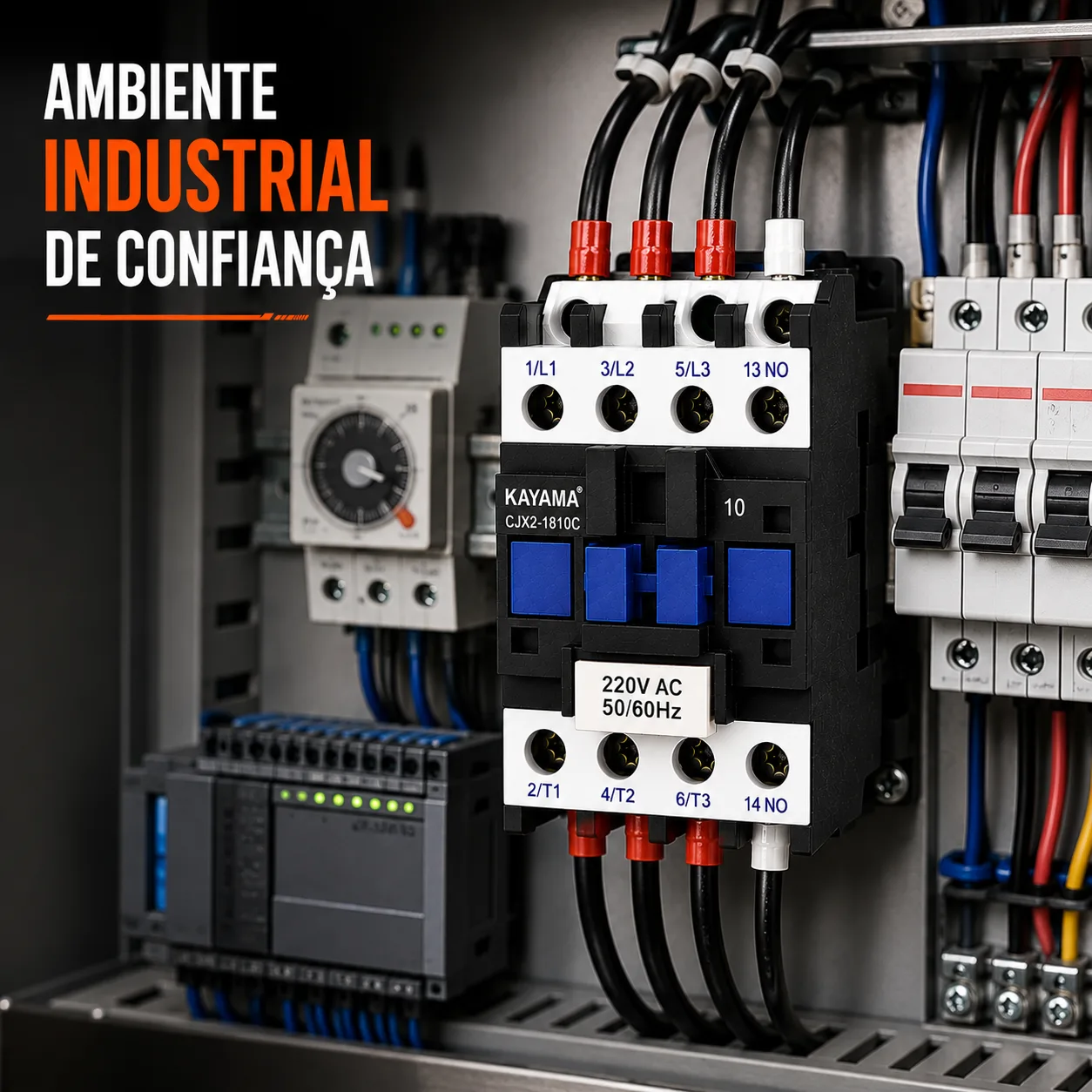

Equipado com bobina de comando de 220 Vca – 50/60 Hz, apresenta construção compacta e adequada para instalação em painéis e quadros elétricos.

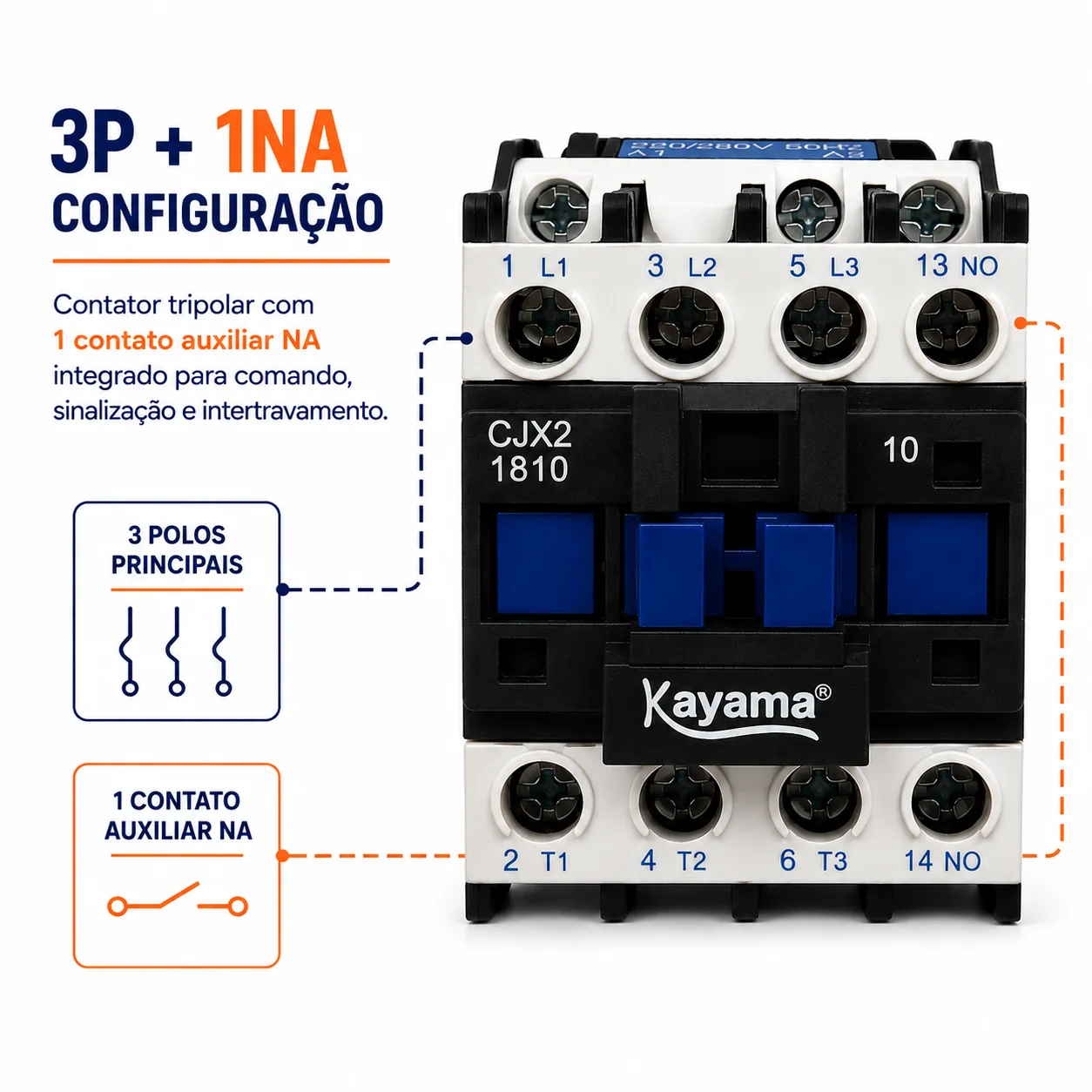

Sua configuração com 3 polos principais (3P) e 1 contato auxiliar normalmente aberto (1NA) permite integração a circuitos de comando, retenção, sinalização, intertravamento e automação, conforme a lógica definida no projeto elétrico.

O Contator Tripolar Kayama CJX2-1810C é um dispositivo eletromecânico desenvolvido para comando e manobra de cargas elétricas em sistemas trifásicos.

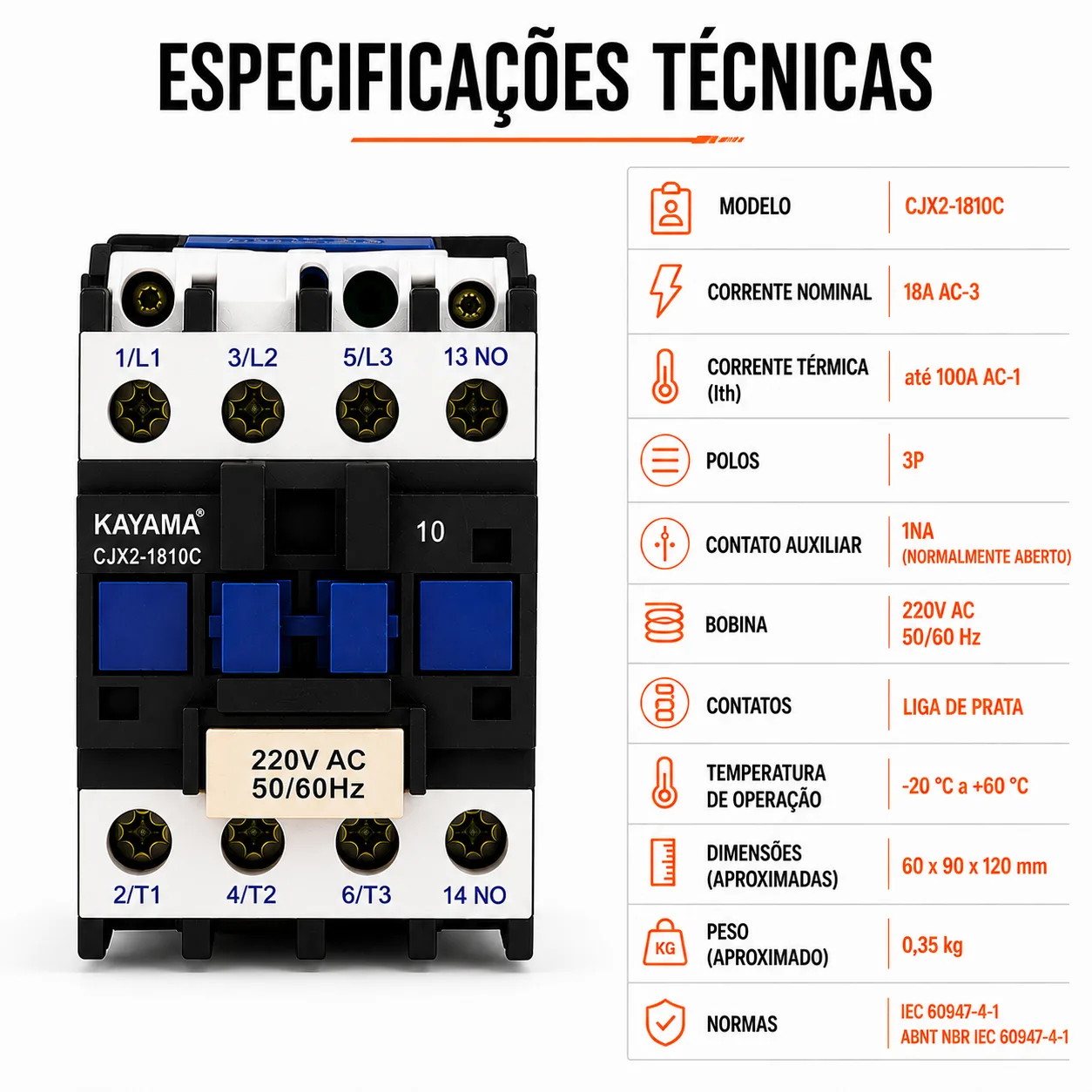

Características Técnicas

• Modelo: CJX2-1810C
• Tipo: Contator tripolar
• Polos principais: 3P
• Contato auxiliar: 1NA

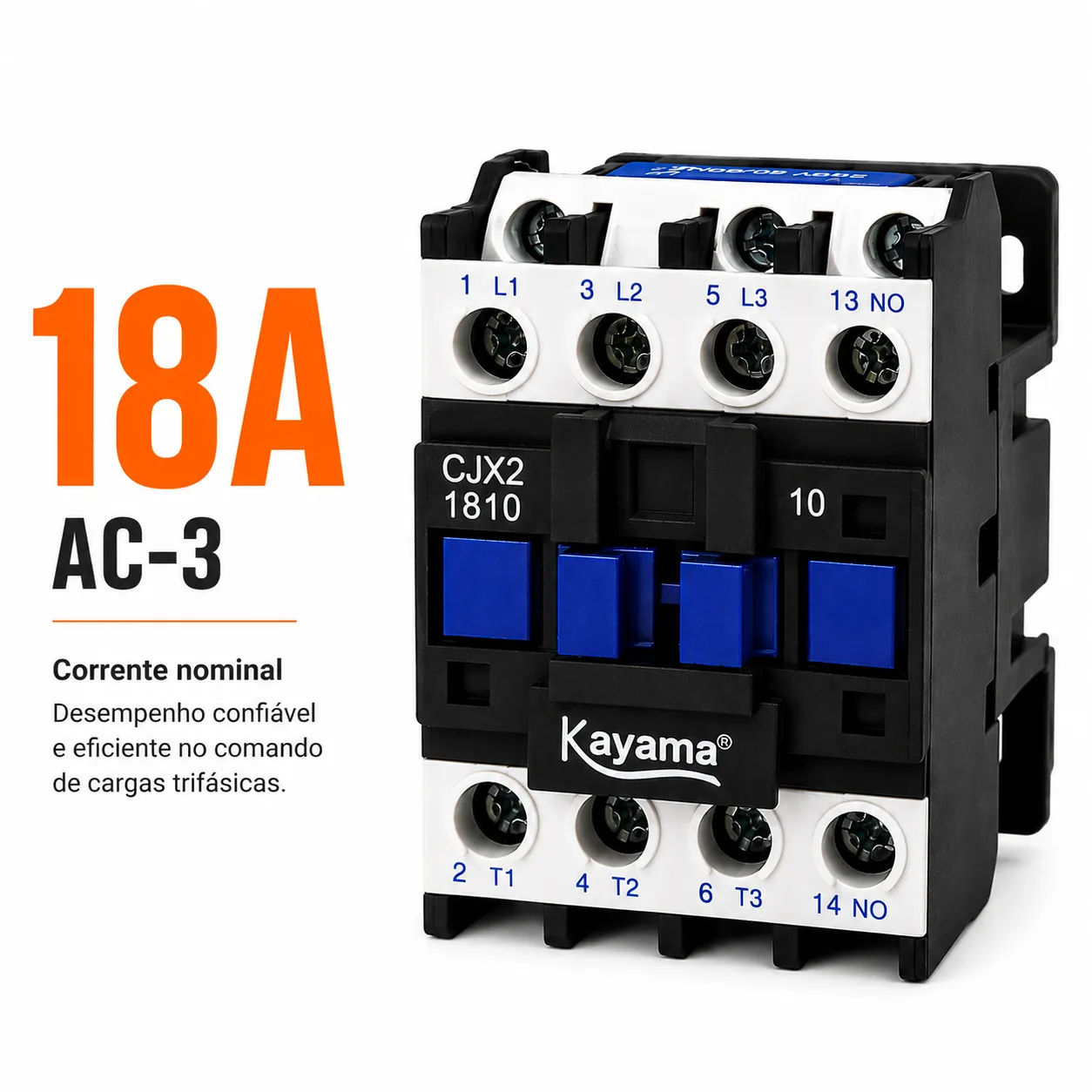

• Corrente nominal: 18 A em categoria AC-3

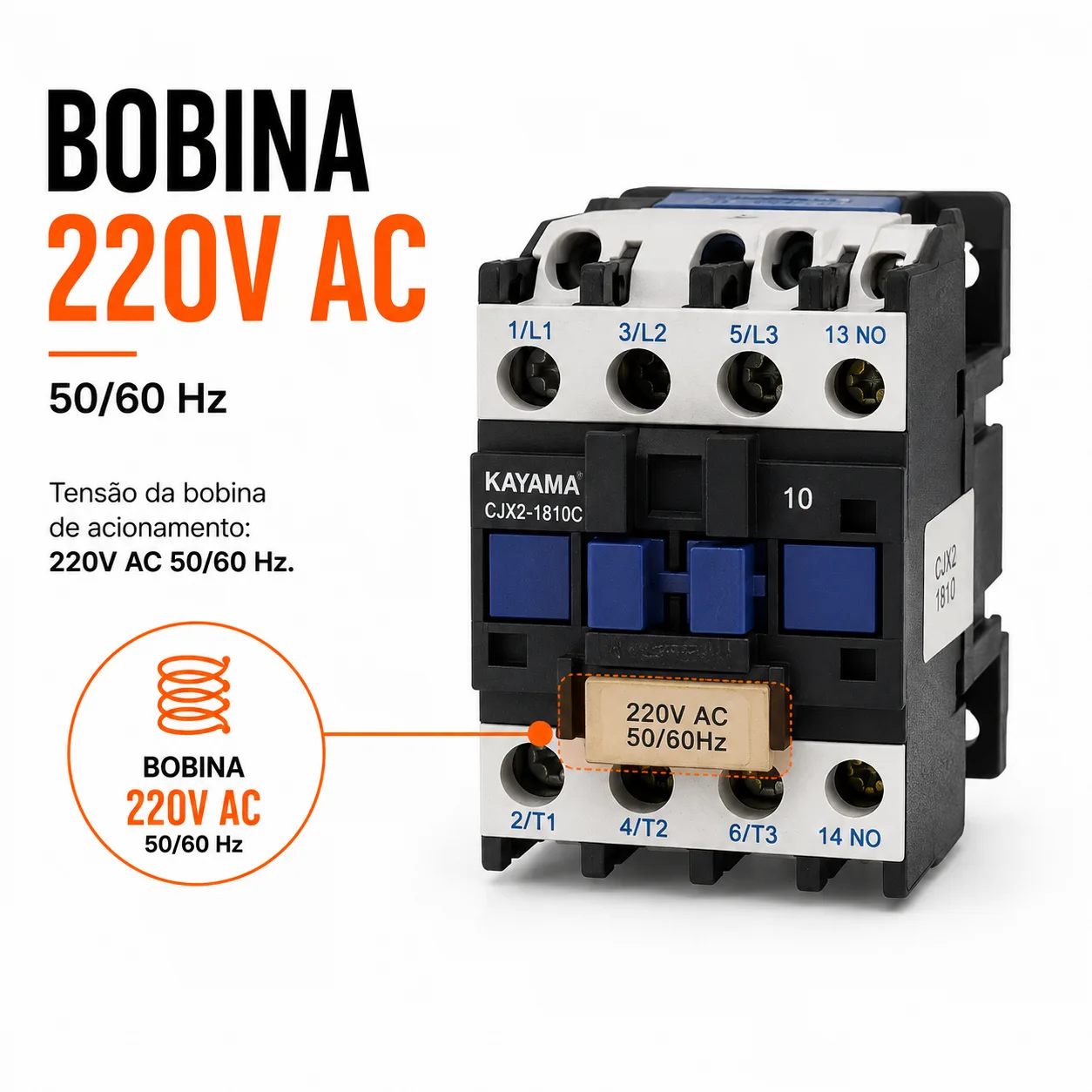

• Tensão da bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C
• Dimensões aproximadas: 60 × 90 × 120 mm
• Peso aproximado: 0,35 kg

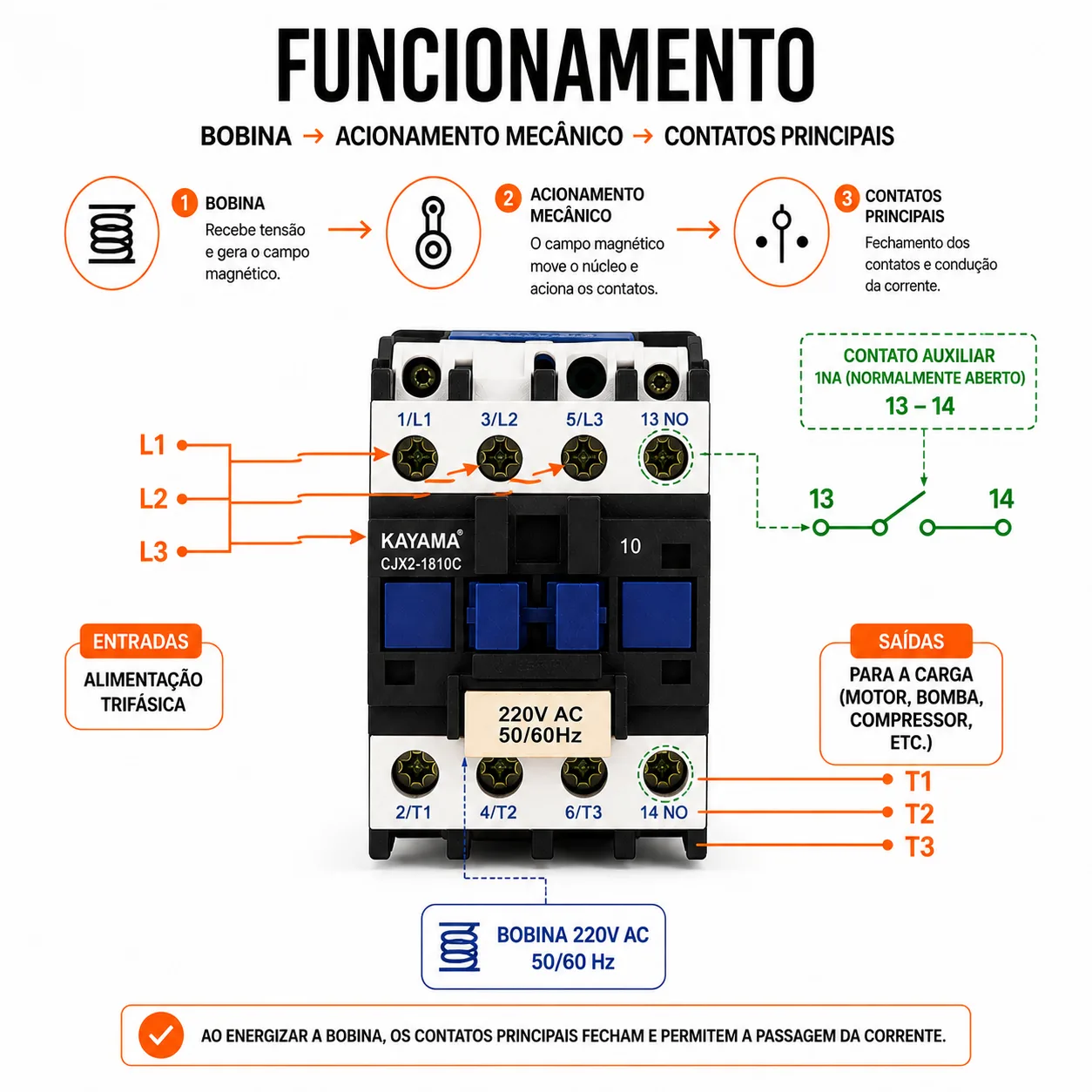

Funcionamento

Ao desenergizar a bobina, o mecanismo retorna à posição de repouso, alterando novamente o estado dos contatos.

Os polos principais permitem o acionamento e a interrupção da carga trifásica, enquanto o contato auxiliar pode ser utilizado em funções de retenção, sinalização, intertravamento e lógica de comando.

Quando a bobina de 220 Vca é energizada, o mecanismo eletromagnético promove a comutação simultânea dos três polos principais e do contato auxiliar 1NA.

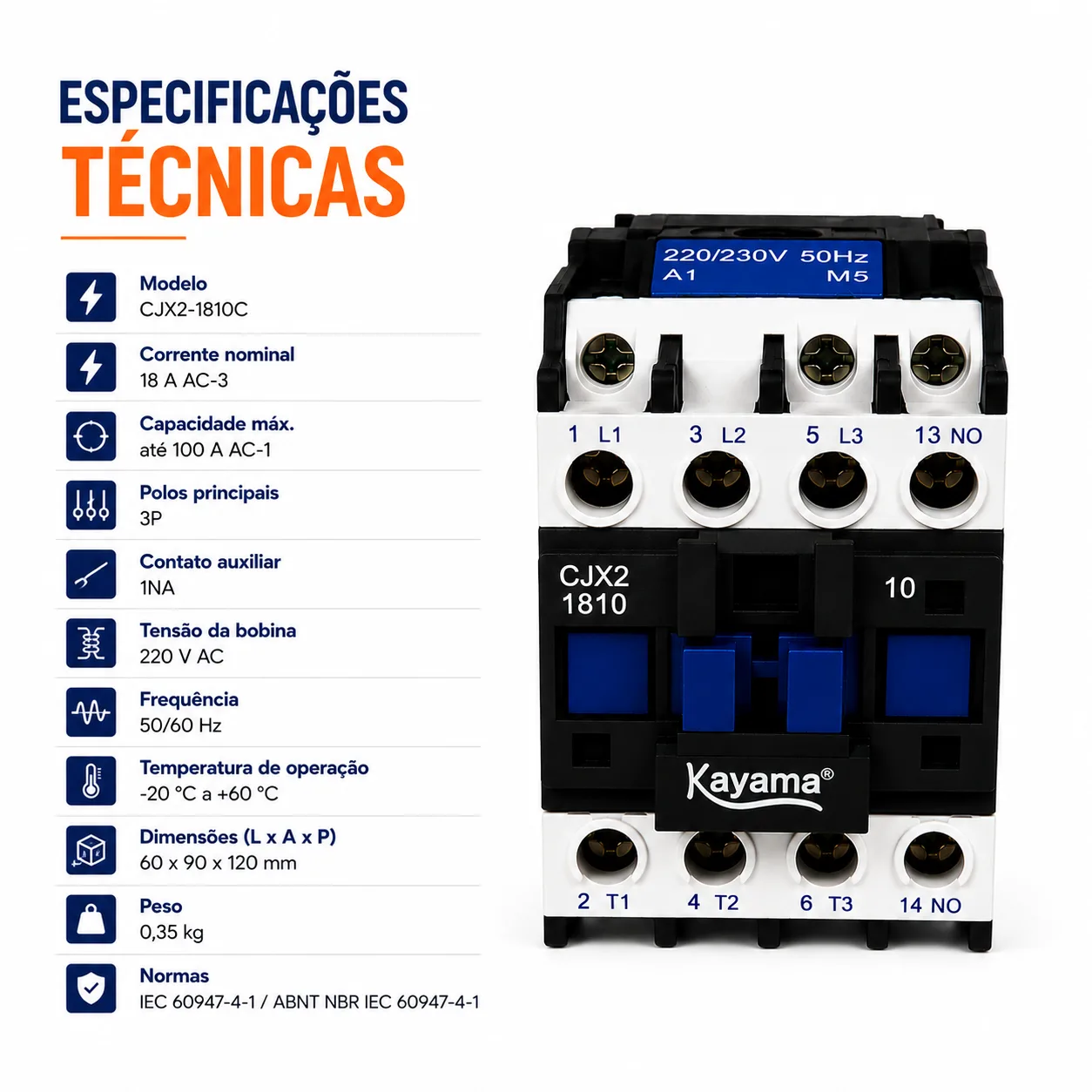

Especificações

• Marca: Kayama
• Modelo: CJX2-1810C
• Corrente nominal: 18 A – AC-3
• Polos: 3P
• Contato auxiliar: 1NA
• Bobina: 220 Vca
• Frequência: 50/60 Hz
• Temperatura de operação: -20 °C a +60 °C
• Dimensões: 60 × 90 × 120 mm
• Peso aproximado: 0,35 kg
• NCM: 8536.49.00
• GTIN: 7900370000026

Instalação

A instalação e manutenção devem ser realizadas por profissional tecnicamente habilitado, observando o projeto elétrico, os dispositivos de proteção e as normas aplicáveis.

Para aplicações com motores, devem ser considerados também os dados de placa do motor, as características de partida e as condições reais de operação do sistema.

O CJX2-1810C deve ser dimensionado conforme a categoria de utilização, corrente da carga, tensão do circuito e frequência de manobras.

Produto Kayama

O Contator Tripolar CJX2-1810C é um produto Kayama, desenvolvido para aplicações profissionais de comando, manobra e controle de cargas trifásicas, com integração em sistemas elétricos e de automação.
