Cartucho para DPS Antissurto 65 kA – 275 V | 1P | DPS-165 | Kayama

Descrição Técnica

O Cartucho para Protetor de Surto DPS Kayama DPS-165 é um componente desenvolvido para proteção de instalações elétricas contra sobretensões transitórias provocadas por descargas atmosféricas indiretas e manobras na rede.

Classificado como DPS Tipo 2 / Classe II, atua limitando surtos de tensão e conduzindo a corrente de descarga para o sistema de aterramento, contribuindo para a proteção de equipamentos elétricos e eletrônicos conectados à instalação.

Produto exclusivo Kayama, indicado para aplicações em sistemas de baixa tensão, quadros de distribuição, painéis elétricos e circuitos de proteção.

Características Técnicas

• Modelo: DPS-165
• Tipo: Cartucho para DPS
• Número de polos: 1P
• Tensão nominal máxima: 275 V
• Corrente máxima de descarga (Imax): 65 kA
• Classe: Tipo 2 / Classe II
• Aplicação: Redes de baixa tensão
• Indicação visual: Status operacional/falha
• Montagem: Sistema compatível com base DPS e trilho DIN
• Uso: Residencial, comercial e industrial

Funcionamento

Em condições normais, o DPS permanece em estado de alta impedância. Quando ocorre uma sobretensão transitória acima do nível previsto de atuação, o dispositivo reduz sua impedância e direciona a corrente de surto para o aterramento.

Após o evento, o componente retorna à condição normal de operação, desde que não tenha atingido seu limite de desgaste.

Aplicações

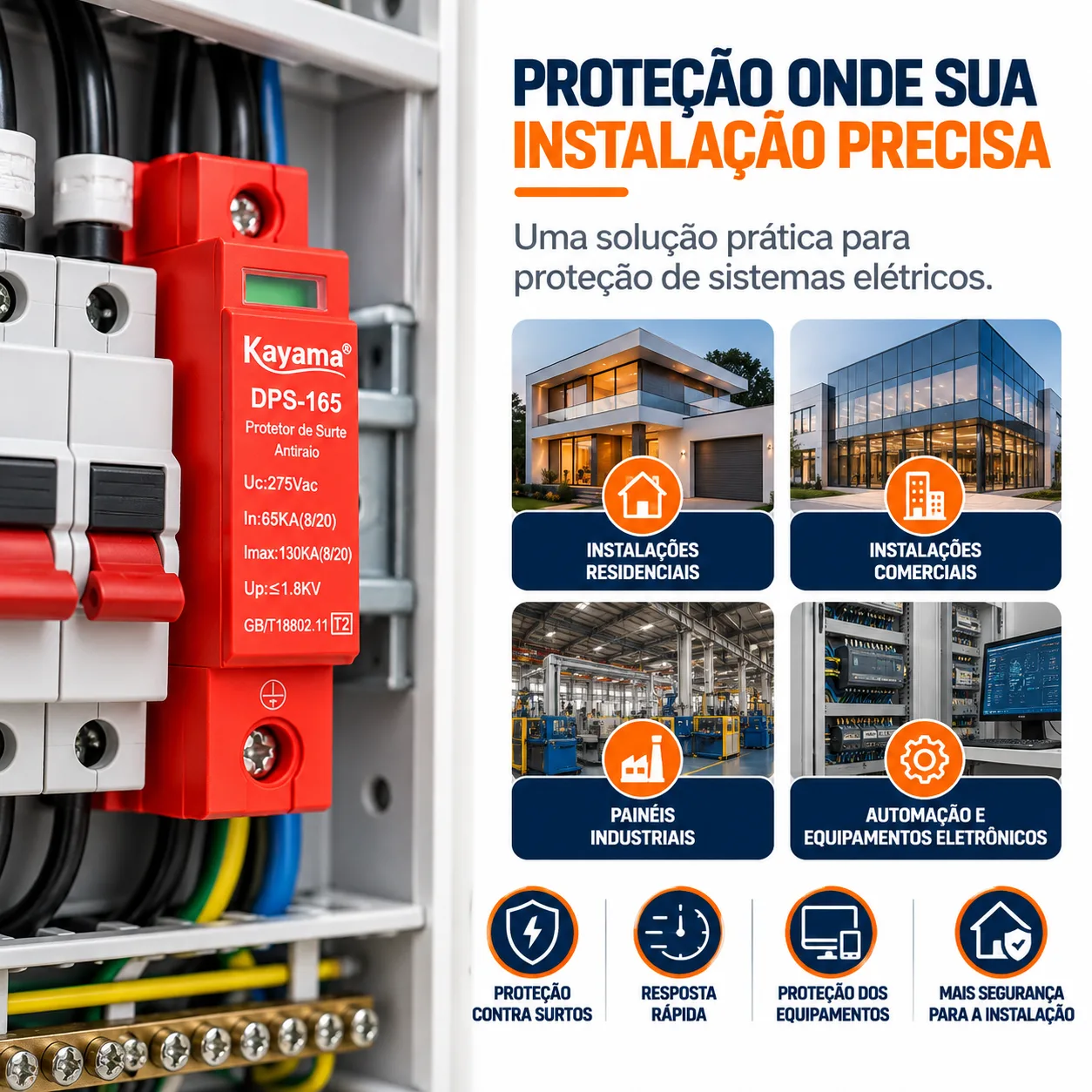

• Quadros de distribuição elétrica
• Painéis industriais e comerciais
• Instalações residenciais e prediais
• Sistemas de automação
• Proteção de equipamentos eletrônicos
• Circuitos de alimentação em baixa tensão

Especificações

Produto: Cartucho para DPS
Marca: Kayama
Modelo: DPS-165
Classe: Tipo 2 / Classe II
Polos: 1P
Tensão: 275 V
Imax: 65 kA
Dimensões: 90 × 18 × 45 mm
Peso aproximado: 0,100 kg

Instalação

A instalação deve ser realizada em conjunto com sistema de aterramento adequado e conforme o projeto elétrico da instalação.

Recomenda-se que montagem, inspeção e substituição sejam executadas por profissional tecnicamente habilitado, observando a coordenação entre DPS, dispositivos de proteção e normas aplicáveis.

O indicador visual deve ser verificado periodicamente. Em caso de sinalização de falha ou fim de vida útil, o cartucho deve ser substituído.

Produto Kayama

O DPS-165 é um produto exclusivo Kayama, desenvolvido para proteção contra surtos transitórios em sistemas elétricos de baixa tensão.

Sua configuração compacta e modular facilita a instalação e a substituição do cartucho em quadros e painéis elétricos.
