Descrição Técnica

Disponível em versões para corrente contínua e corrente alternada, a bobina permite sua utilização em diferentes configurações de circuitos de comando empregados em painéis elétricos, máquinas e sistemas de automação.

Esta versão é indicada principalmente para contatores CJX2 de 40 A a 95 A, podendo ser utilizada em equipamentos Kayama e em outros contatores compatíveis da família CJX2, desde que sejam respeitadas as características elétricas, dimensionais e construtivas do equipamento.

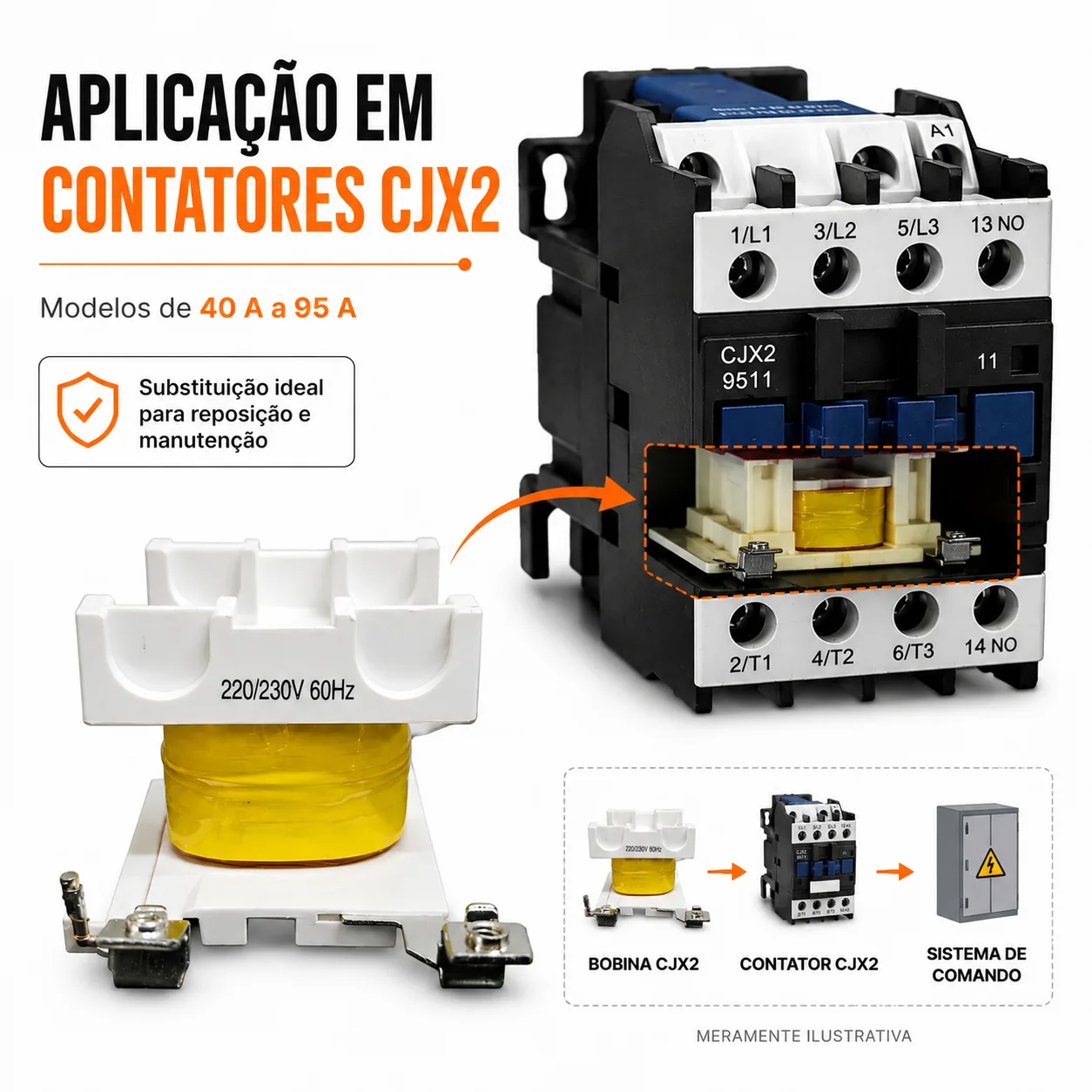

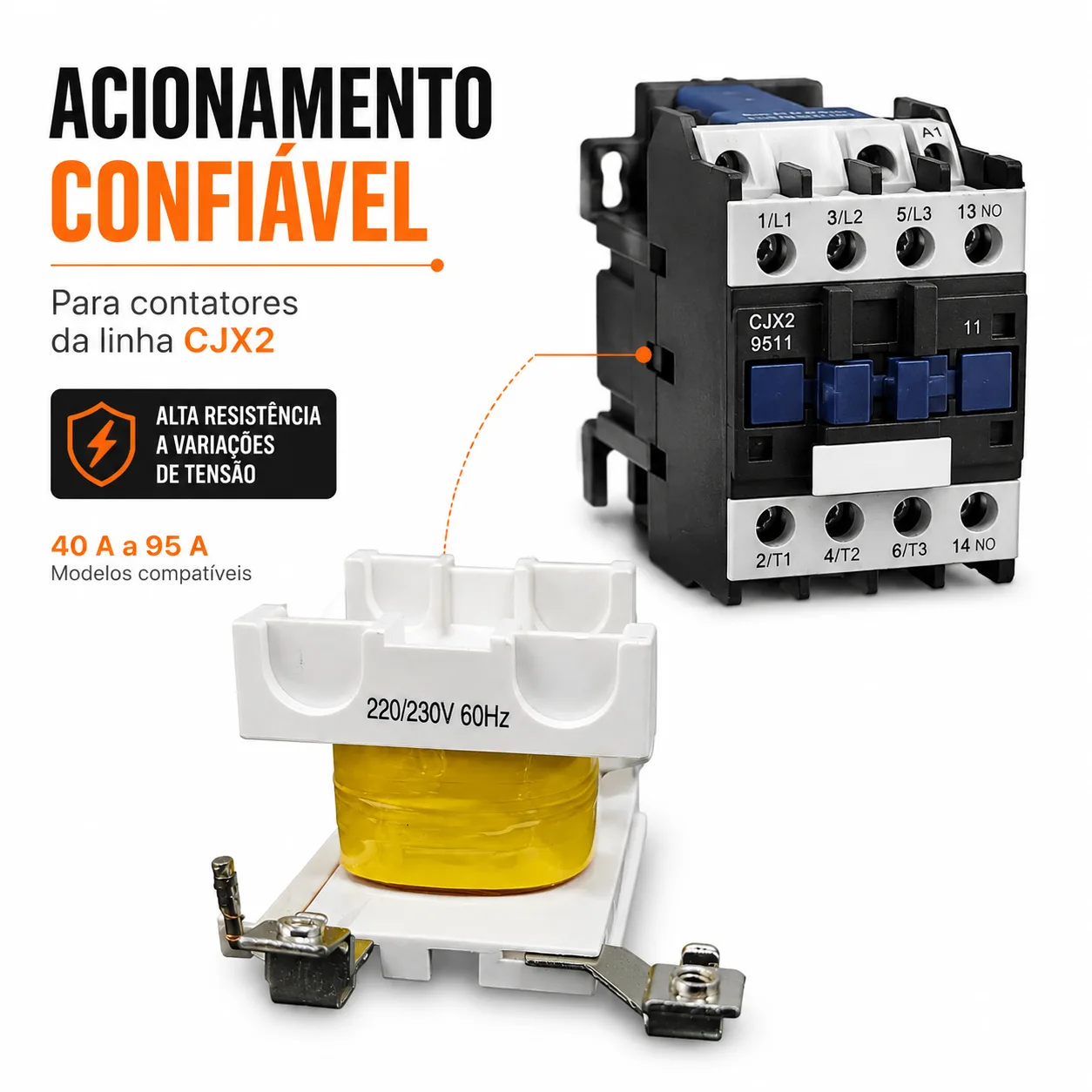

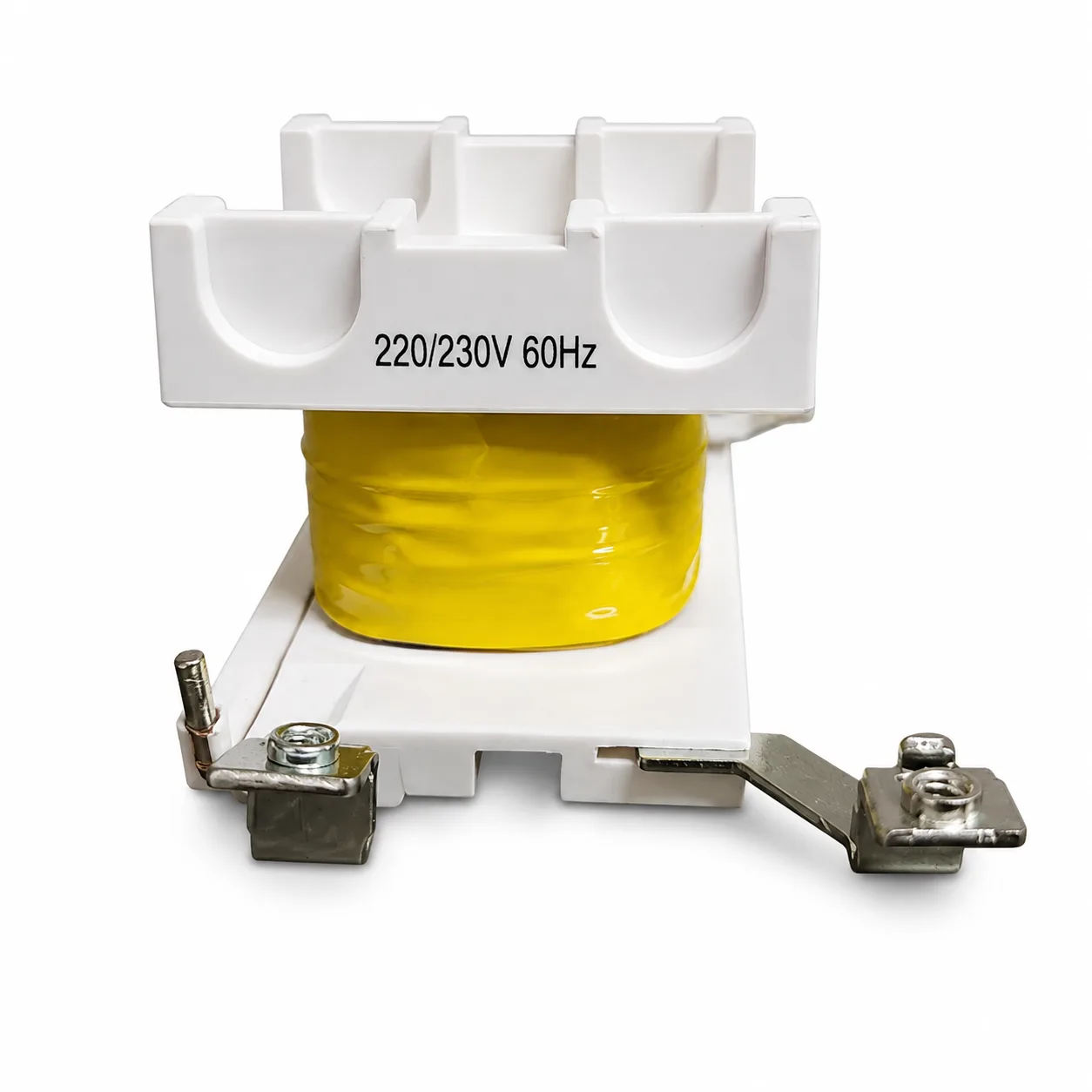

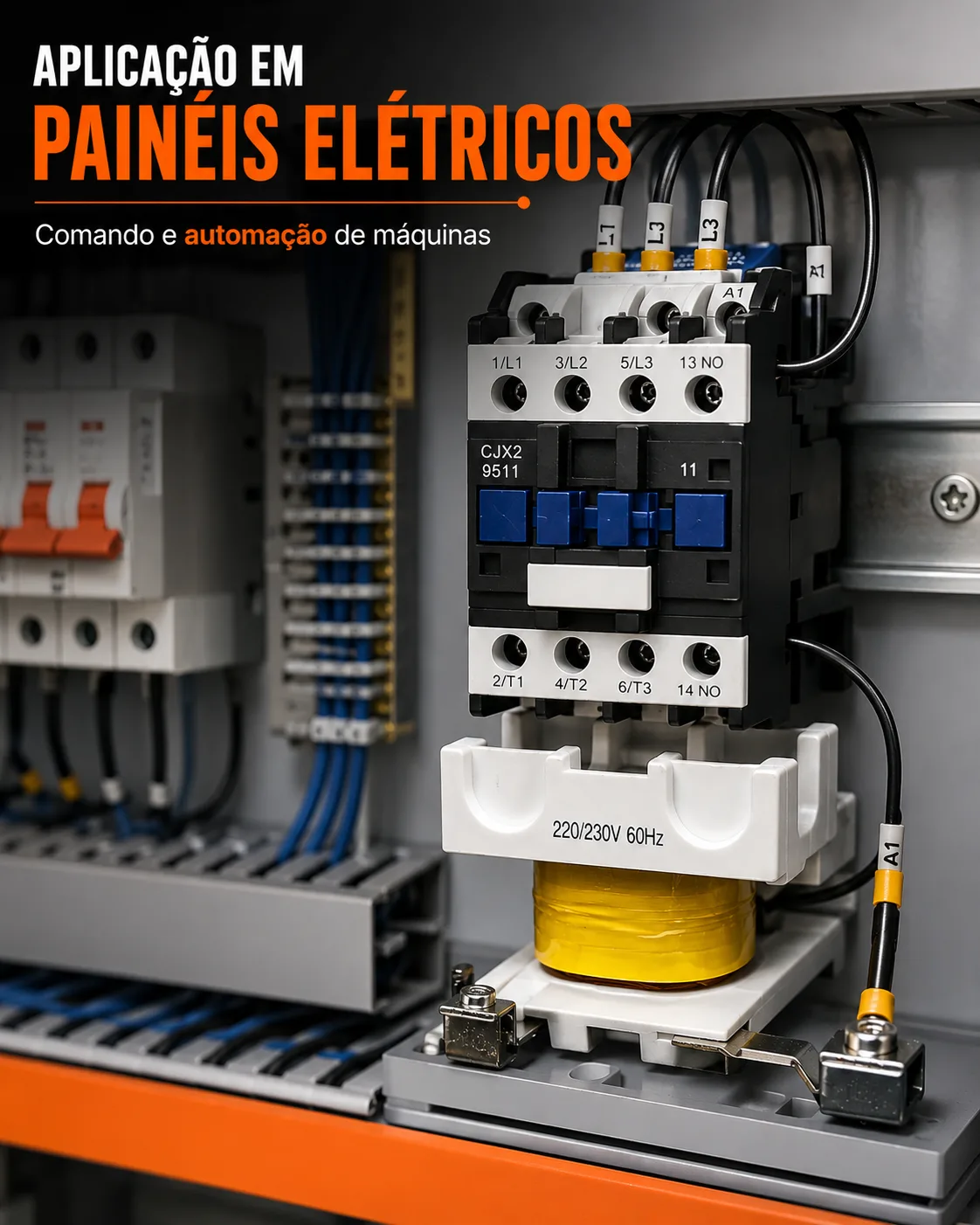

A Bobina para Contator Linha CJX2 Kayama é um componente eletromagnético desenvolvido para realizar o acionamento do mecanismo interno de contatores da família CJX2, promovendo a comutação dos contatos conforme o comando elétrico aplicado.

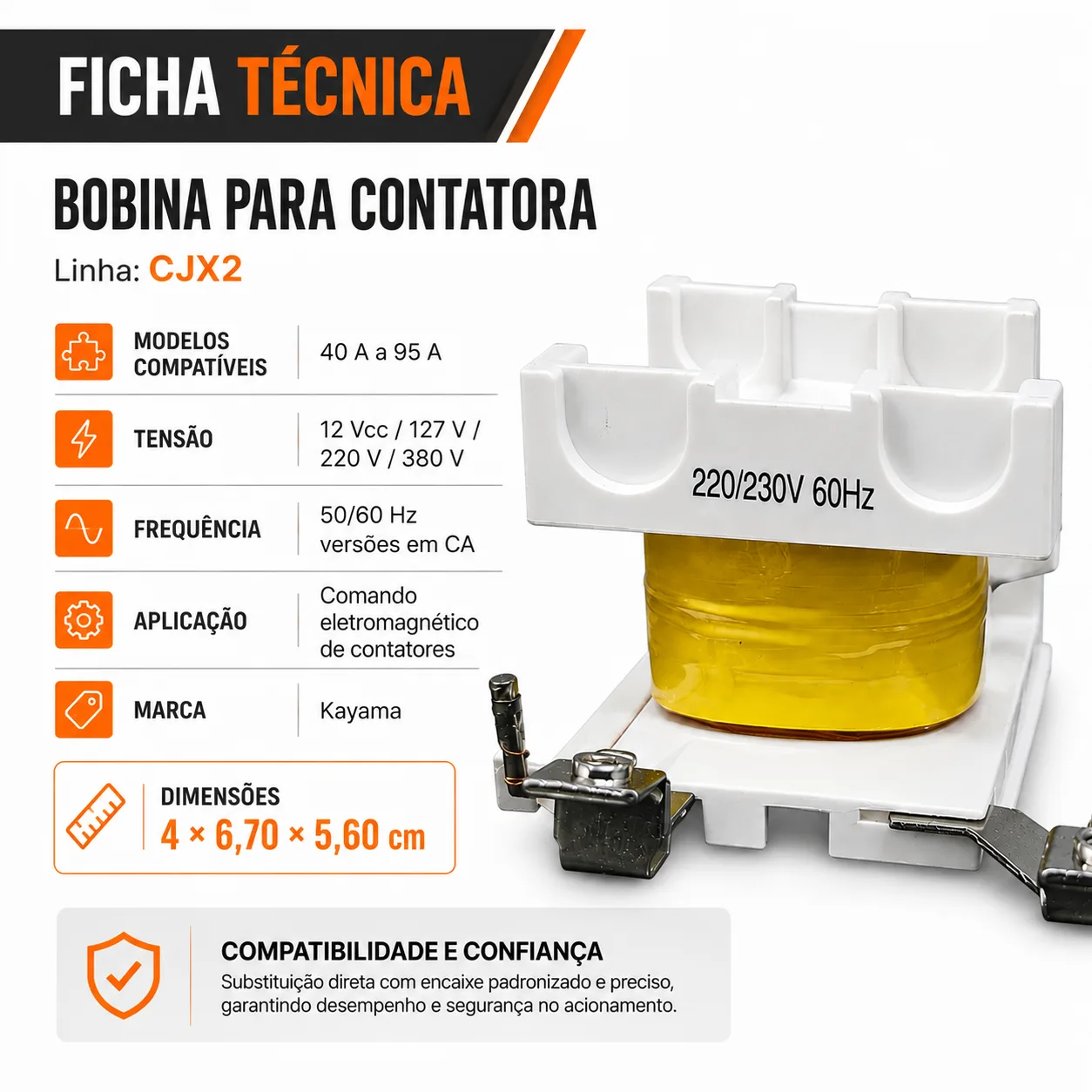

Características Técnicas

• Produto: Bobina para Contator
• Marca: Kayama
• Linha: CJX2
• Aplicação principal: Contatores CJX2 de 40 A a 95 A
• Compatibilidade: Contatores Kayama e modelos compatíveis da família CJX2
• Tensões disponíveis: 12 Vcc, 127 Vca, 220 Vca e 380 Vca
• Frequência: 50/60 Hz nas versões em corrente alternada
• Tipo de alimentação: Corrente contínua ou corrente alternada, conforme a versão
• Aplicação: Reposição e manutenção de contatores compatíveis

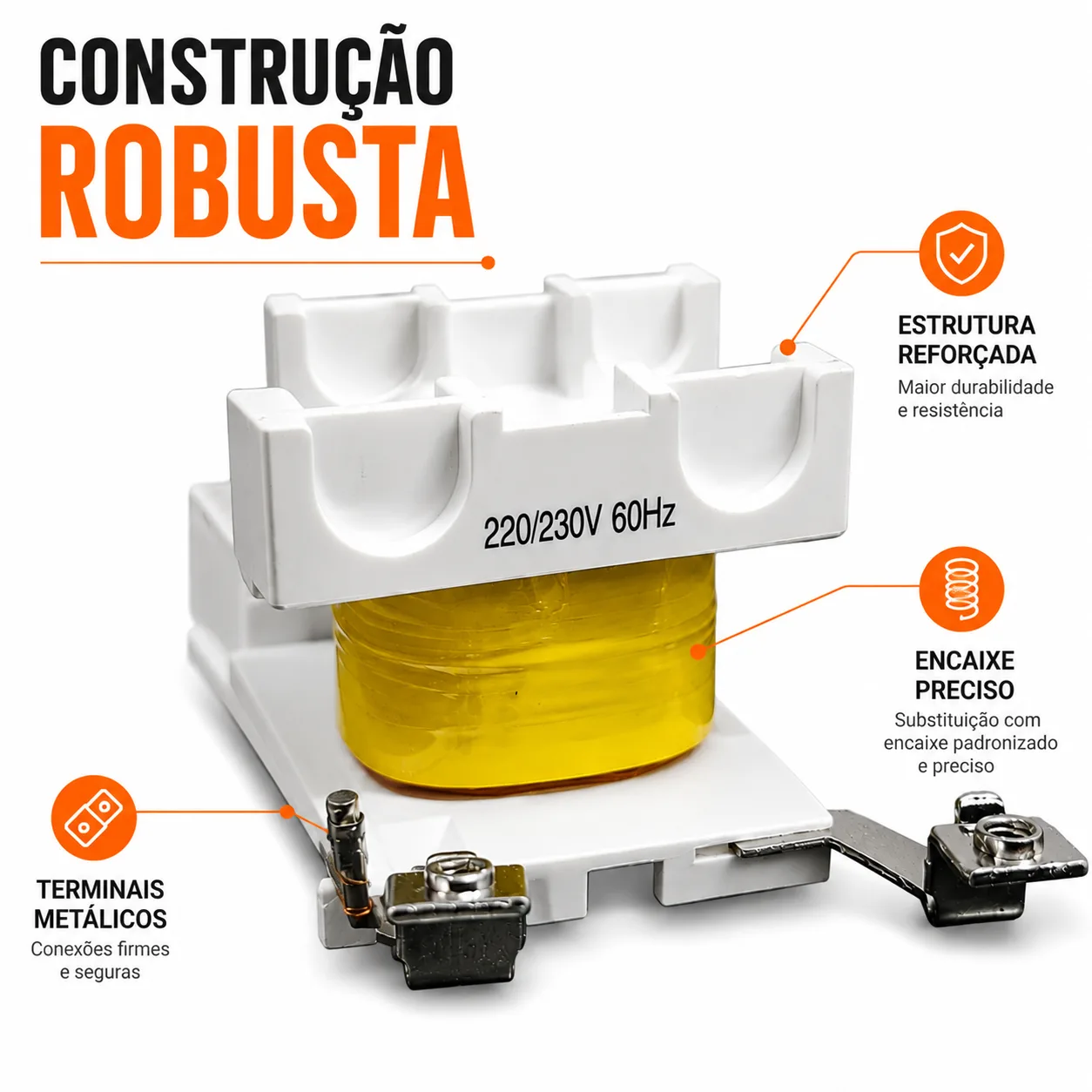

• Construção: Adequada para utilização em sistemas de comando industrial

Funcionamento

A correta especificação da bobina é fundamental para o funcionamento adequado do contator. Devem ser observados principalmente a tensão nominal, o tipo de alimentação, a frequência quando aplicável e a compatibilidade mecânica com o equipamento.

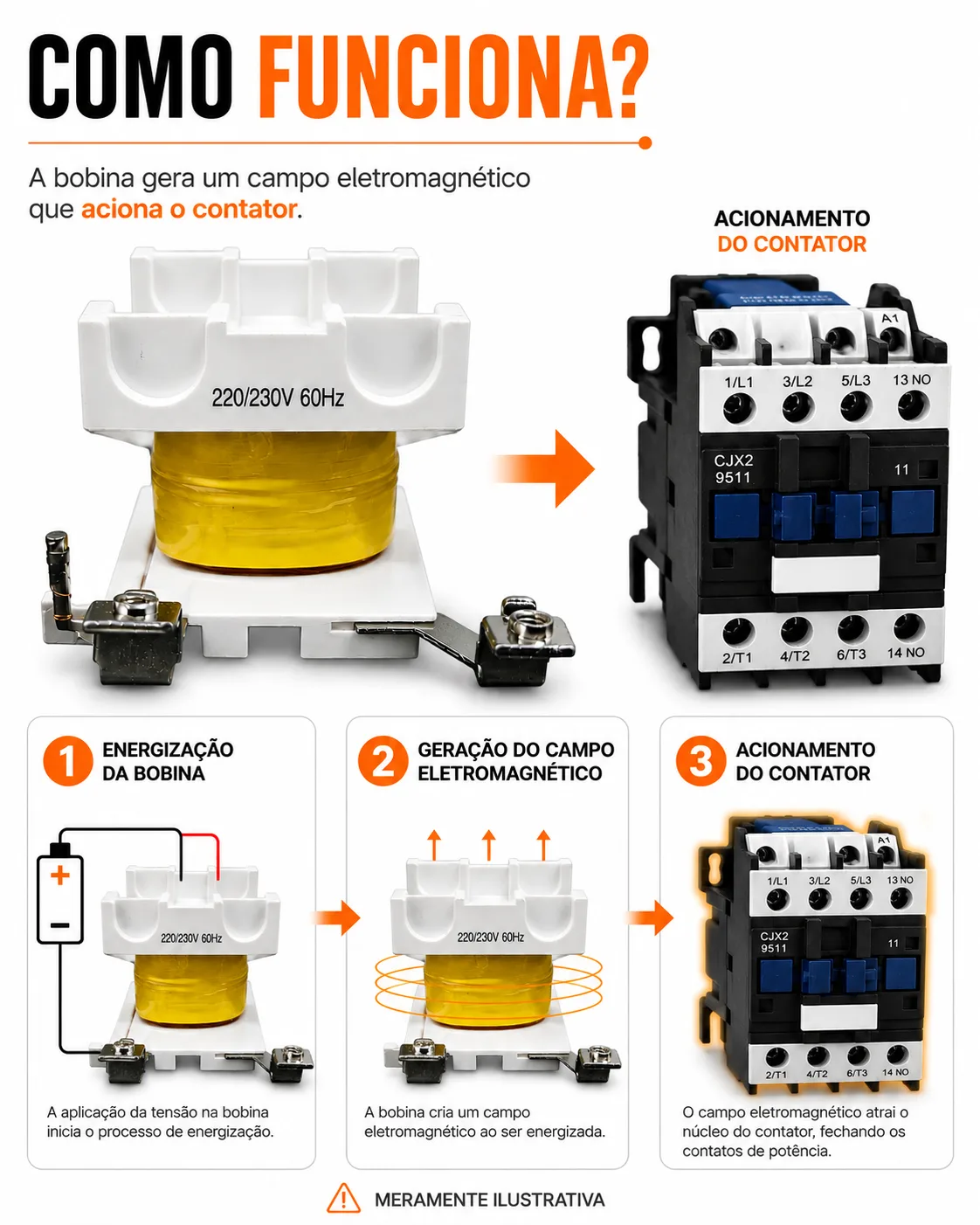

Quando alimentada com sua tensão nominal, promove o deslocamento do mecanismo interno e a consequente mudança de estado dos contatos do equipamento. Quando a alimentação é interrompida, o conjunto retorna à sua condição de repouso.

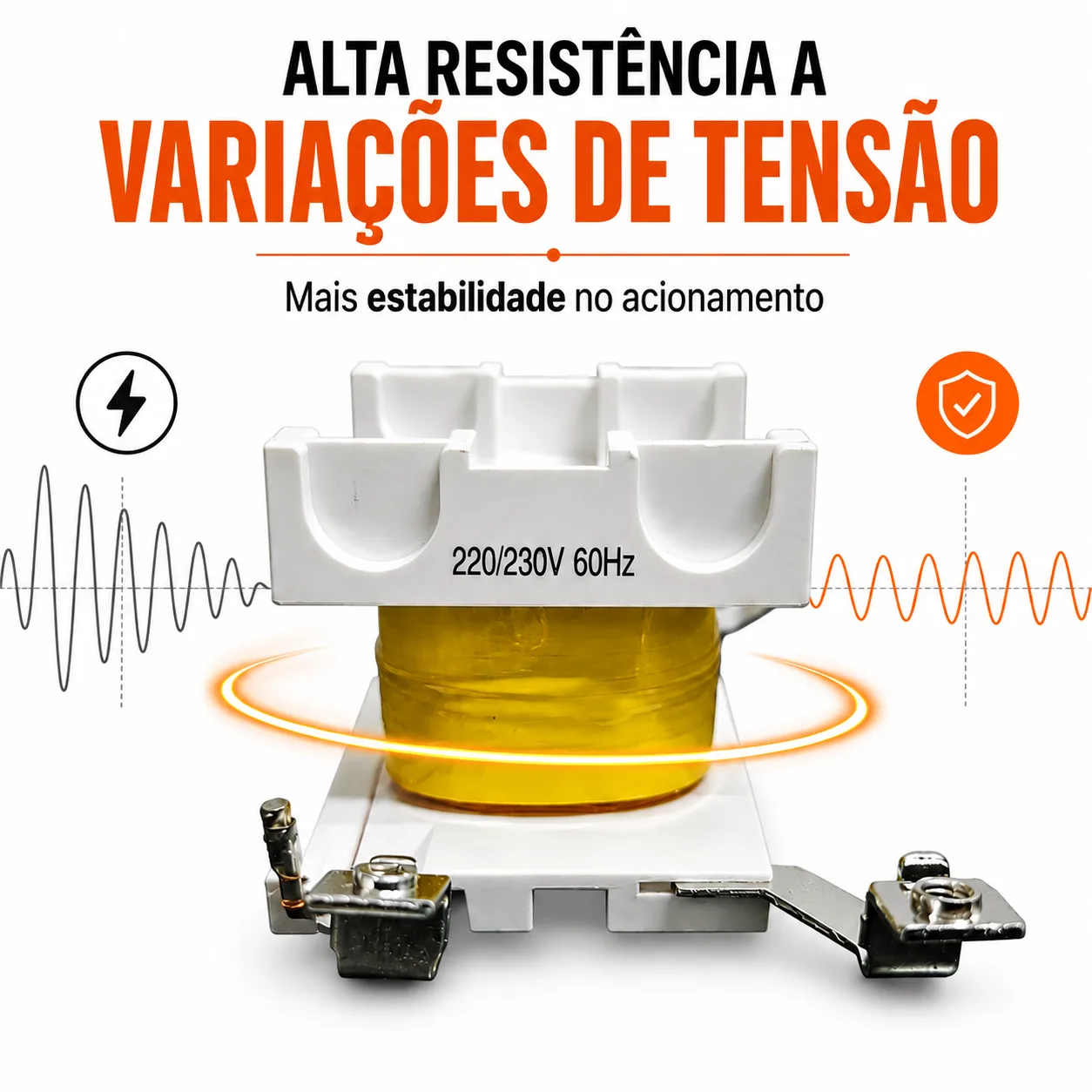

A bobina tem como função gerar o campo eletromagnético responsável pela movimentação do núcleo móvel do contator.

Versões de Alimentação

A versão selecionada deve corresponder às características elétricas do circuito de comando e à especificação da bobina do contator.

• 12 Vcc – Corrente Contínua
• 127 Vca – 50/60 Hz
• 220 Vca – 50/60 Hz
• 380 Vca – 50/60 Hz

A Bobina CJX2 Kayama para contatores de 40 A a 95 A está disponível nas seguintes configurações:

Especificações

• 12 Vcc: Não cadastrado na planilha para esta faixa
• 127 Vca: 7900370000484
• 220 Vca: 7900370000491
• 380 Vca: 7900370000507

GTIN por tensão:

• Produto: Bobina para Contator
• Marca: Kayama
• Linha compatível: CJX2
• Aplicação principal: 40 A a 95 A
• Tensões disponíveis: 12 Vcc / 127 Vca / 220 Vca / 380 Vca
• Frequência: 50/60 Hz nas versões em corrente alternada
• NCM: 8538.90.90

Dimensões

• Largura: 4,0 cm
• Altura: 6,7 cm
• Profundidade: 5,6 cm

Conforme os dados cadastrados na planilha:

Compatibilidade

A identificação CJX2 não deve ser utilizada isoladamente como garantia de compatibilidade entre equipamentos de diferentes fabricantes.

• Modelo e corrente nominal do contator;
• Tensão nominal da bobina;
• Tipo de alimentação: corrente contínua ou alternada;
• Frequência, quando aplicável;
• Dimensões do componente;
• Sistema de montagem e encaixe;
• Características construtivas do contator.

Antes da instalação, devem ser verificadas:

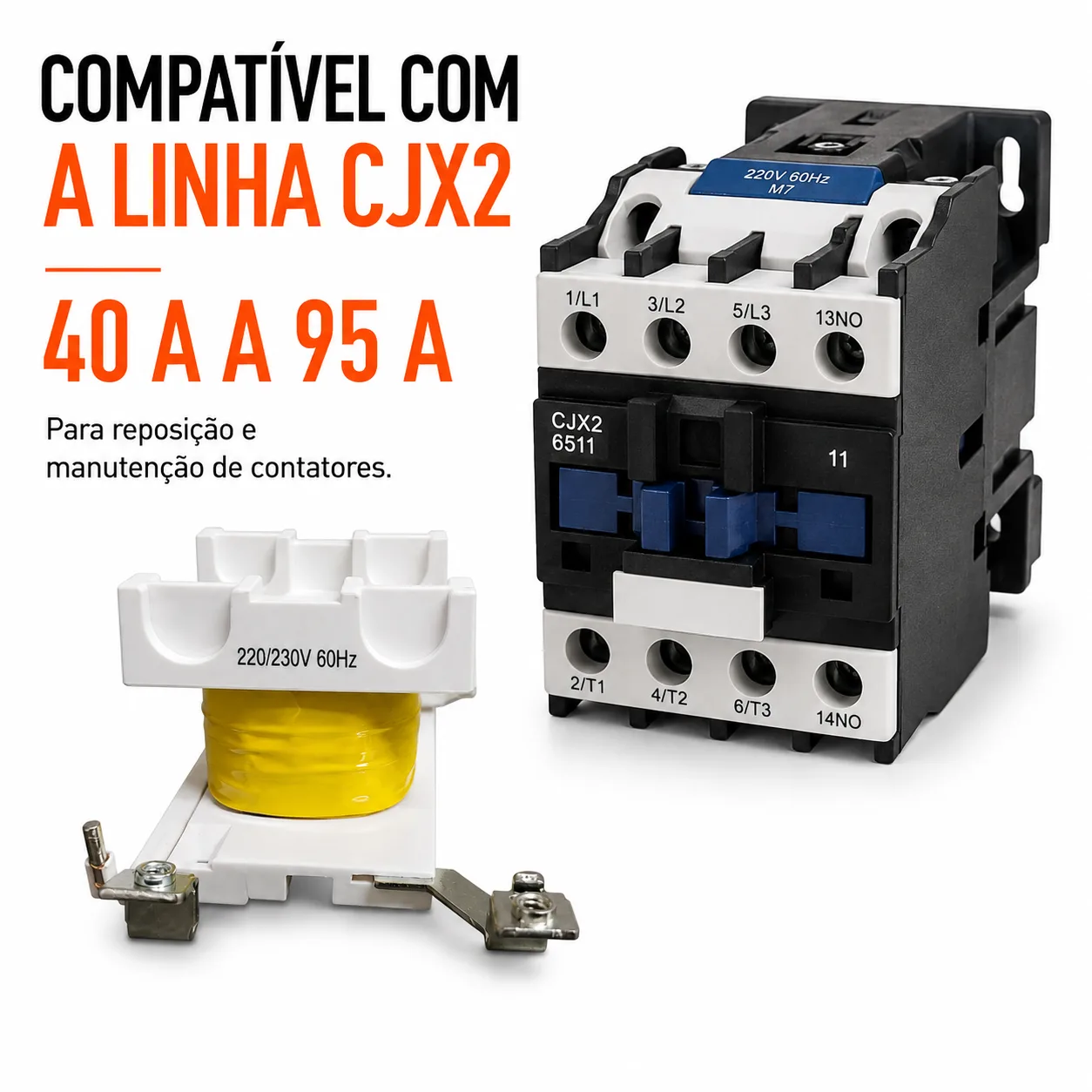

A Bobina CJX2 Kayama de 40 A a 95 A é destinada à aplicação em contatores da marca e pode ser compatível com determinados modelos de outros fabricantes que utilizem configuração equivalente da família CJX2.

Instalação e Substituição

Recomenda-se que a instalação, inspeção e manutenção sejam realizadas por profissional tecnicamente habilitado, observando os procedimentos de segurança e as normas técnicas aplicáveis ao sistema elétrico.

A utilização de tensão ou tipo de alimentação incompatível pode provocar falhas de acionamento, aquecimento excessivo ou danos à bobina e ao contator.

A versão 12 Vcc deve ser alimentada em corrente contínua. As versões 127 Vca, 220 Vca e 380 Vca são destinadas à alimentação em corrente alternada na frequência especificada.

É fundamental verificar se a tensão e o tipo de alimentação da nova bobina correspondem às características do circuito de comando.

Antes da substituição da bobina, o circuito deve estar completamente desenergizado.

Produto Kayama

A Bobina para Contator Linha CJX2 Kayama de 40 A a 95 A integra o portfólio Kayama de componentes destinados a sistemas de comando, controle e automação elétrica, sendo indicada para reposição e manutenção de contatores compatíveis.
