Descrição Técnica

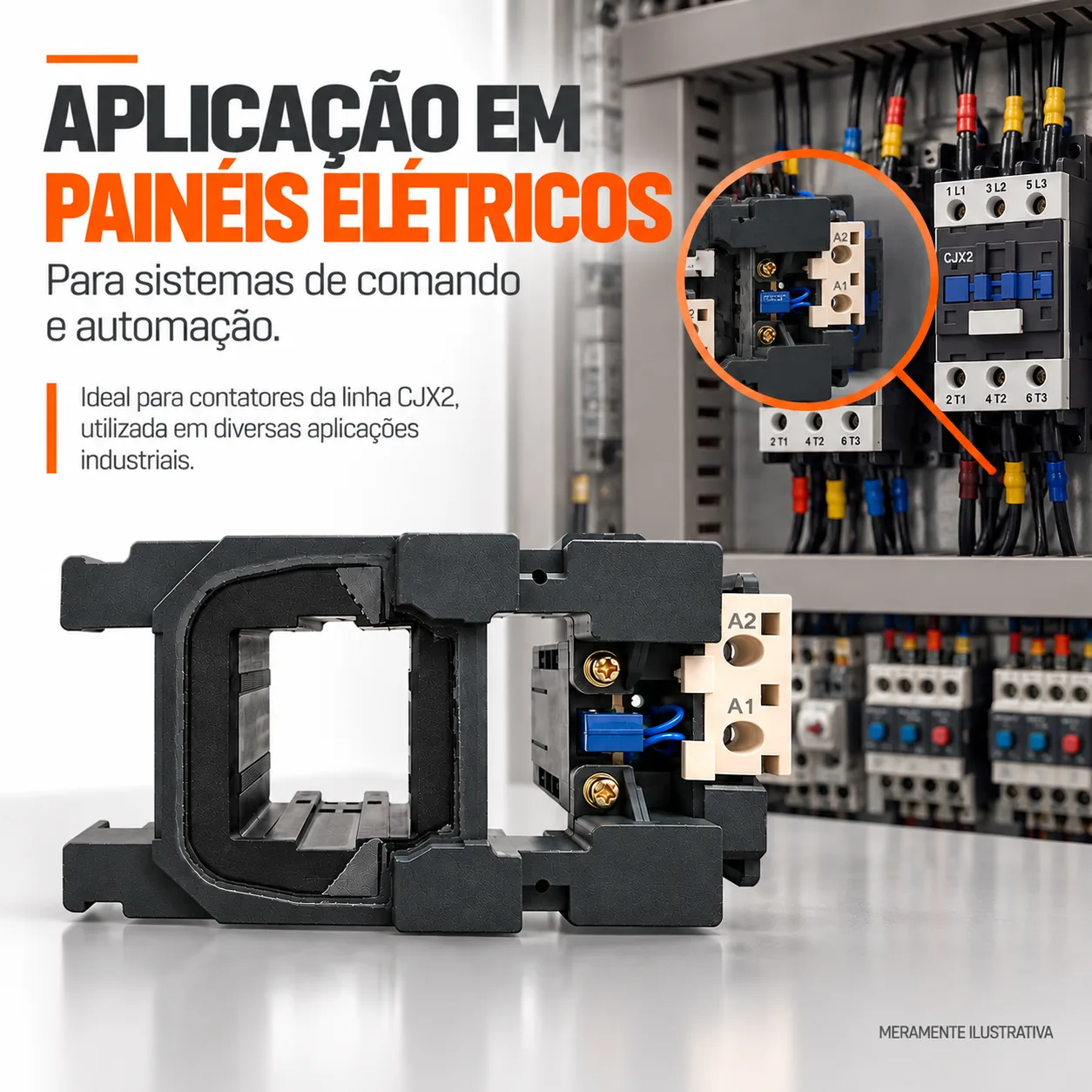

A bobina é destinada a aplicações de manutenção, reposição e recuperação funcional de contatores utilizados em painéis elétricos, máquinas e sistemas de automação industrial.

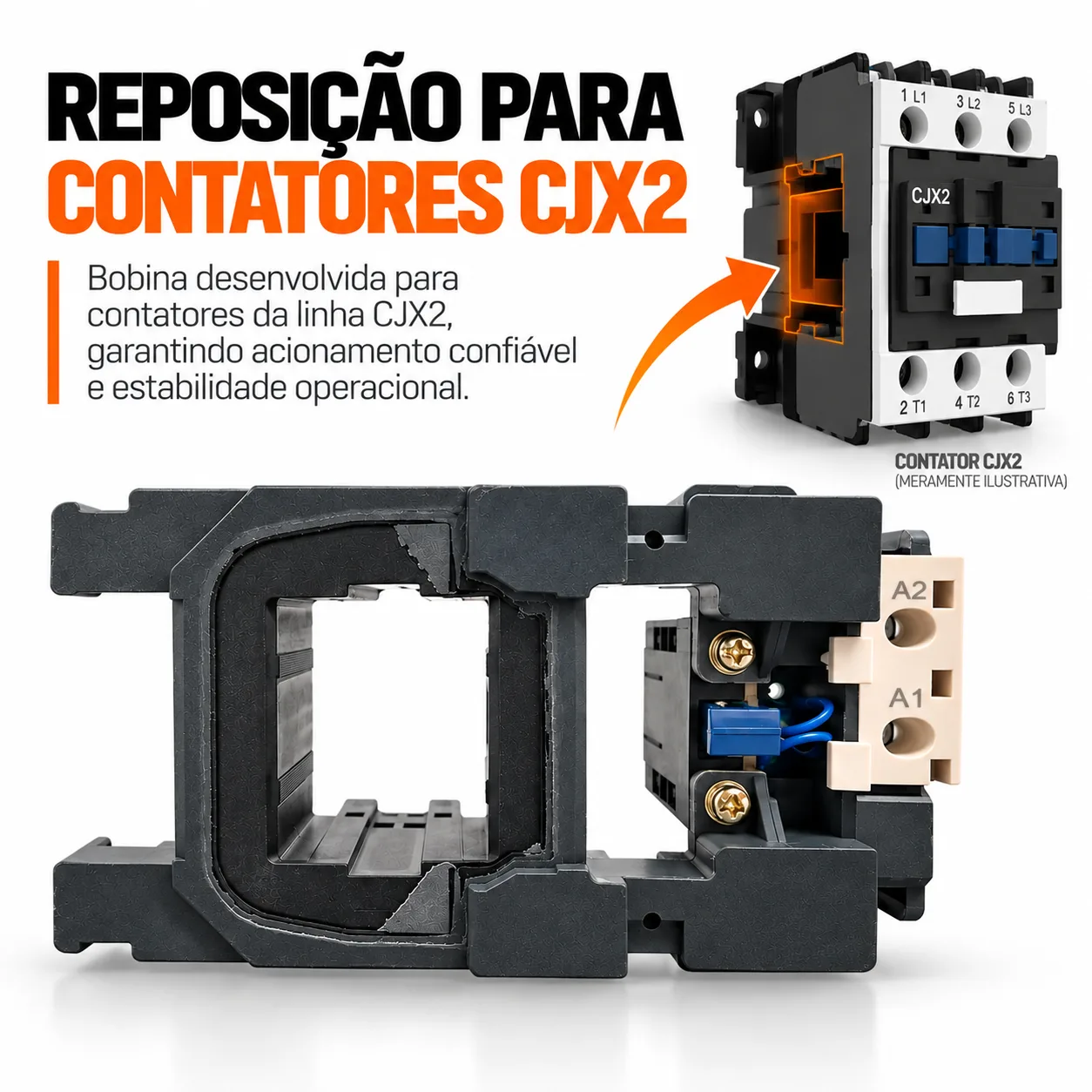

Esta versão é indicada principalmente para contatores CJX2 de 330 A, podendo ser utilizada em equipamentos Kayama e em outros contatores compatíveis, desde que sejam respeitadas as características elétricas, dimensionais e construtivas do equipamento.

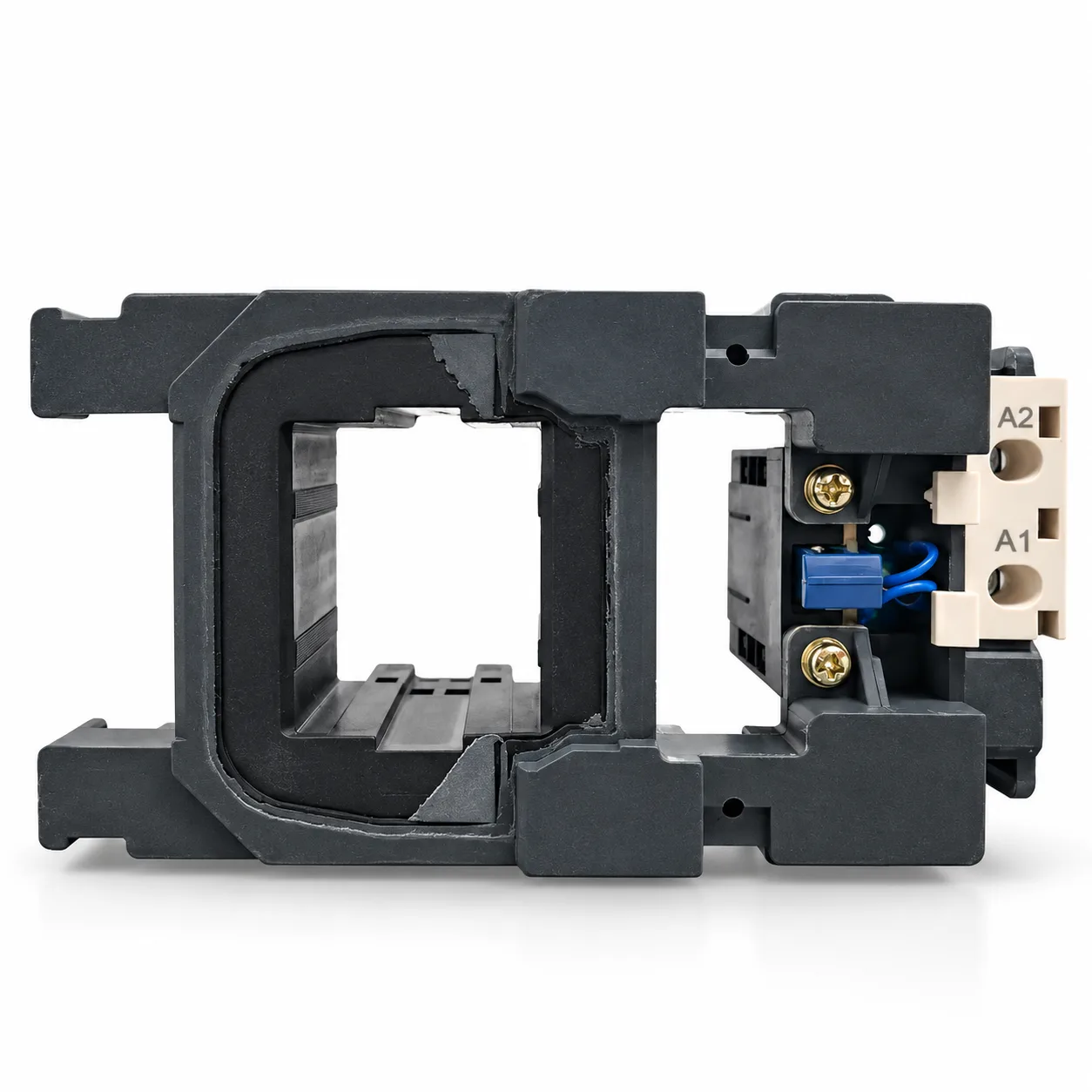

A Bobina para Contator Linha CJX2 Kayama 330 A é um componente eletromagnético desenvolvido para realizar o acionamento do mecanismo interno de contatores da família CJX2, promovendo a comutação dos contatos conforme o comando elétrico aplicado.

Características Técnicas

• Produto: Bobina para Contator
• Marca: Kayama
• Linha: CJX2
• Aplicação principal: Contatores CJX2 de 330 A
• Compatibilidade: Contatores Kayama e modelos compatíveis da família CJX2
• Tensões disponíveis: 127 Vca, 220 Vca e 380 Vca
• Frequência nominal: 50/60 Hz
• Tipo: Componente para acionamento eletromagnético de contator
• Construção: Adequada para utilização em sistemas de comando industrial
• Aplicação: Reposição e manutenção de contatores compatíveis

Funcionamento

Para o funcionamento adequado, a bobina deve apresentar tensão, frequência, dimensões e características construtivas compatíveis com o contator utilizado.

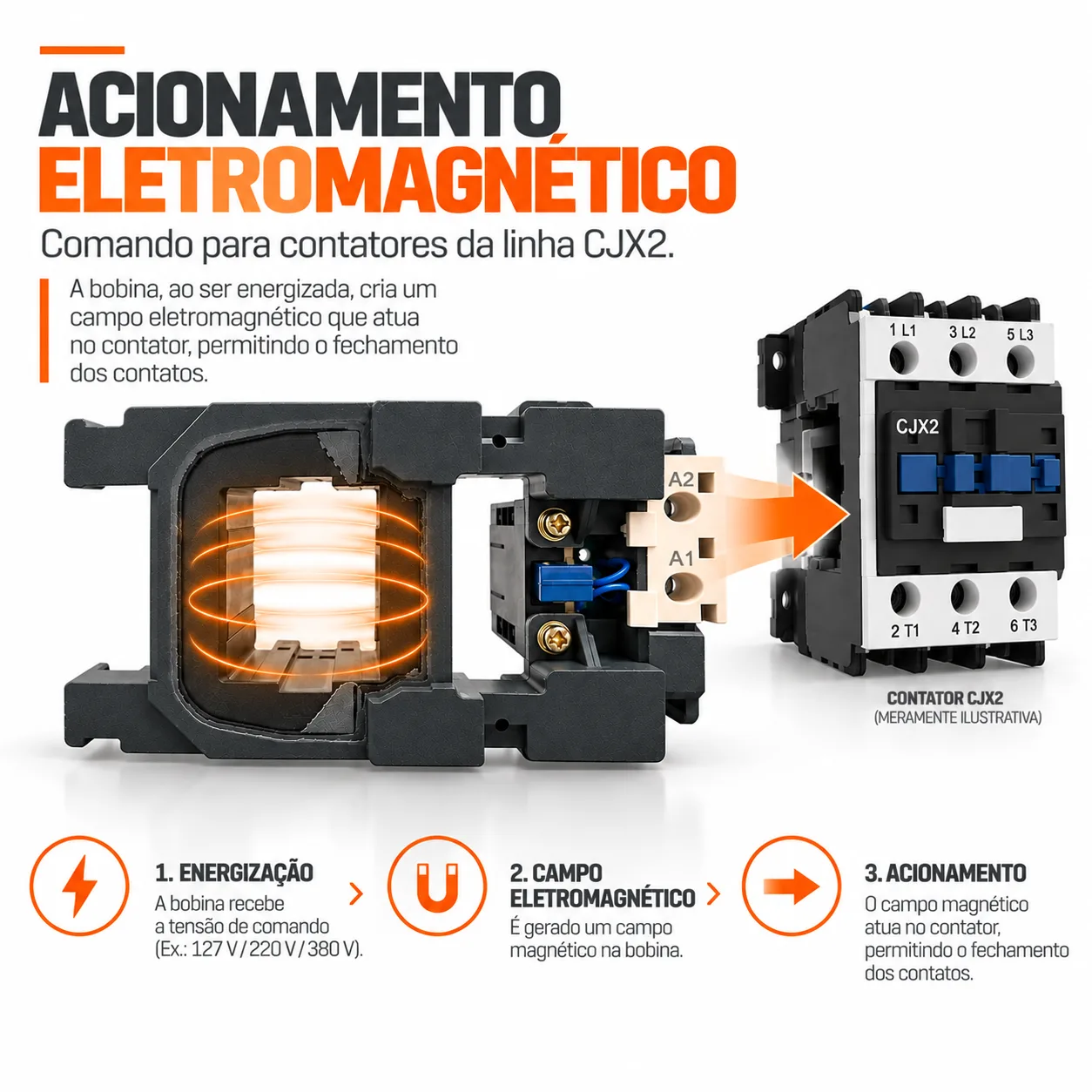

Quando energizada com sua tensão nominal, promove o deslocamento do mecanismo interno e a consequente mudança de estado dos contatos do equipamento. Com a interrupção da alimentação, o mecanismo retorna à posição de repouso.

A bobina é responsável pela geração de um campo eletromagnético que movimenta o núcleo móvel do contator.

Versões de Alimentação

A tensão selecionada deve corresponder à tensão disponível no circuito de comando onde o contator será instalado.

• 127 Vca – 50/60 Hz
• 220 Vca – 50/60 Hz
• 380 Vca – 50/60 Hz

A Bobina CJX2 Kayama para aplicação em contatores de 330 A está disponível nas seguintes configurações:

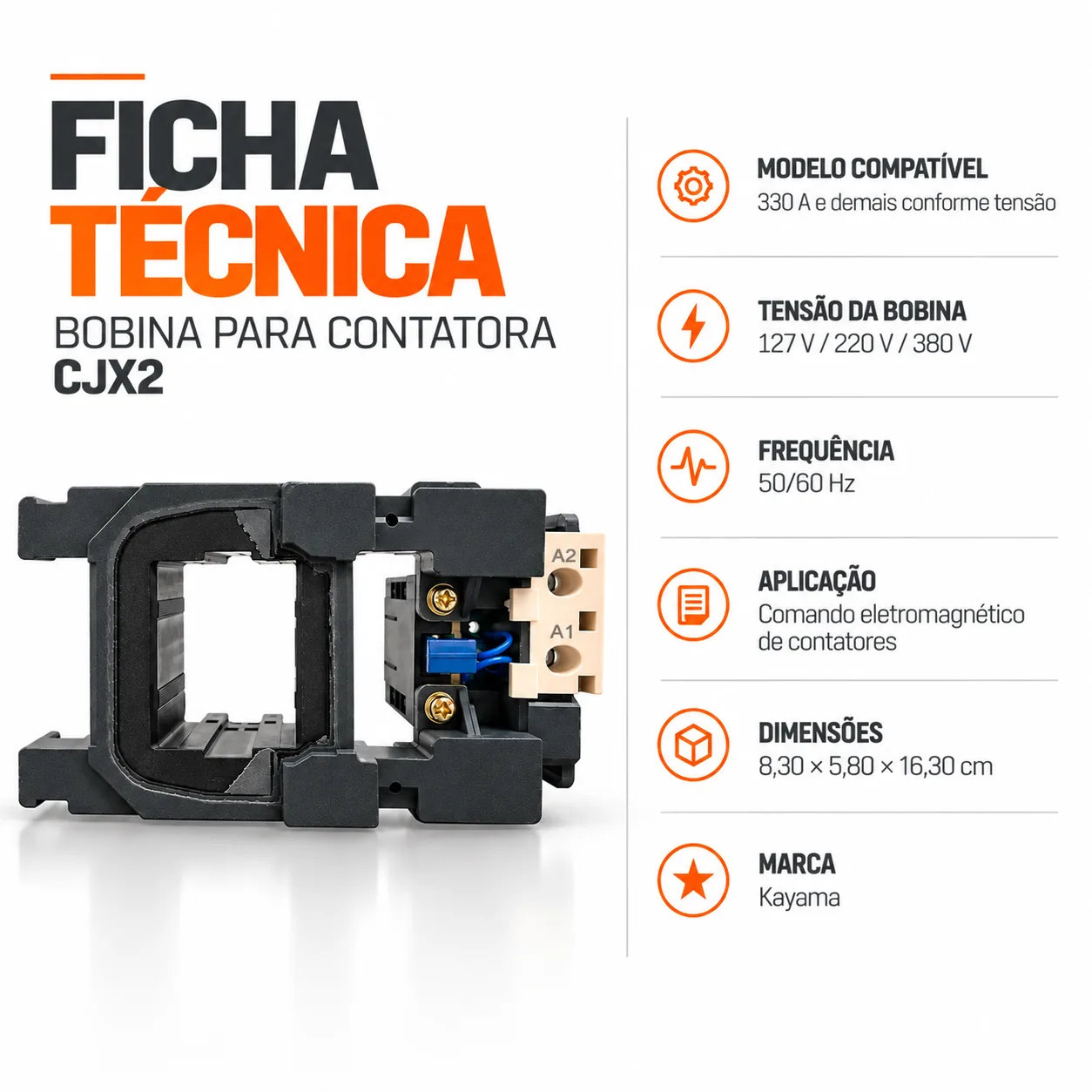

Especificações

• Produto: Bobina para Contator
• Marca: Kayama
• Linha compatível: CJX2
• Aplicação principal: CJX2 330 A
• Tensões disponíveis: 127 Vca / 220 Vca / 380 Vca
• Frequência: 50/60 Hz
• NCM: 8538.90.90
• GTIN: 7900370027634

Dimensões

• Largura: 8,3 cm
• Altura: 5,8 cm
• Profundidade: 16,3 cm

Conforme os dados encontrados na planilha de produtos:

Compatibilidade

A identificação CJX2 não deve ser utilizada isoladamente como garantia de compatibilidade entre equipamentos de diferentes fabricantes.

• Modelo do contator;
• Corrente nominal do equipamento;
• Tensão nominal da bobina;
• Frequência de alimentação;
• Dimensões do componente;

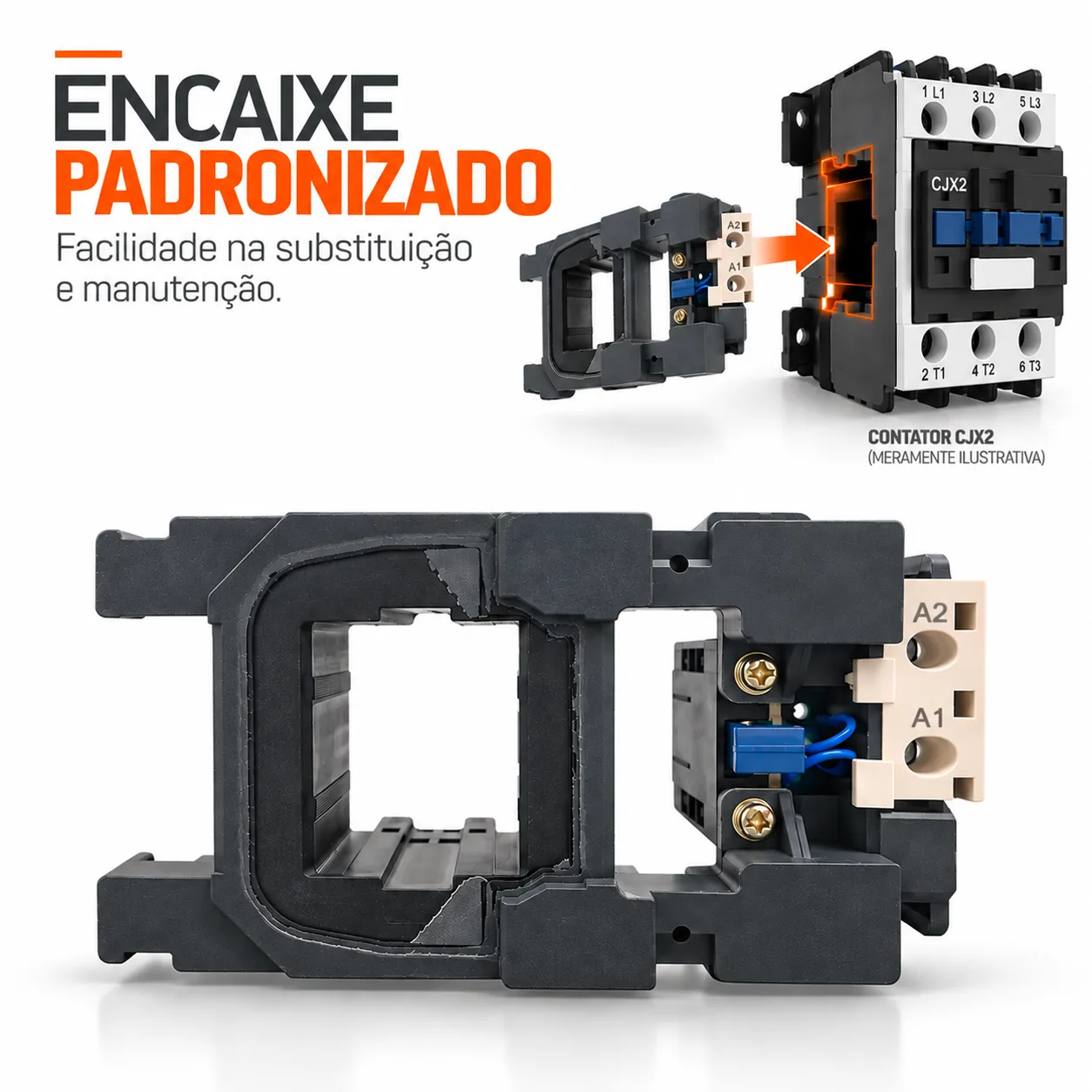

• Sistema de montagem e encaixe;
• Características construtivas do contator.

Antes da instalação, devem ser verificadas:

A Bobina CJX2 330 A Kayama é destinada à aplicação em contatores da marca e também pode ser compatível com determinados modelos de outros fabricantes que utilizem configuração equivalente da família CJX2.

Instalação e Substituição

Recomenda-se que a instalação, inspeção e manutenção sejam realizadas por profissional tecnicamente habilitado, observando os procedimentos de segurança e as normas técnicas aplicáveis ao sistema elétrico.

A tensão nominal da nova bobina deve corresponder à tensão disponível no circuito de comando. A utilização de tensão diferente da especificada pode provocar falhas de acionamento, aquecimento excessivo ou danos ao componente e ao contator.

Antes da substituição da bobina, o circuito deve estar completamente desenergizado.

Produto Kayama

A Bobina para Contator Linha CJX2 330 A Kayama integra o portfólio de componentes da Kayama destinados a aplicações de comando, controle e automação elétrica, sendo indicada para reposição e manutenção de contatores compatíveis.
